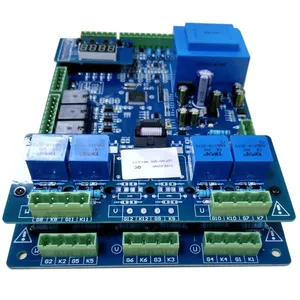

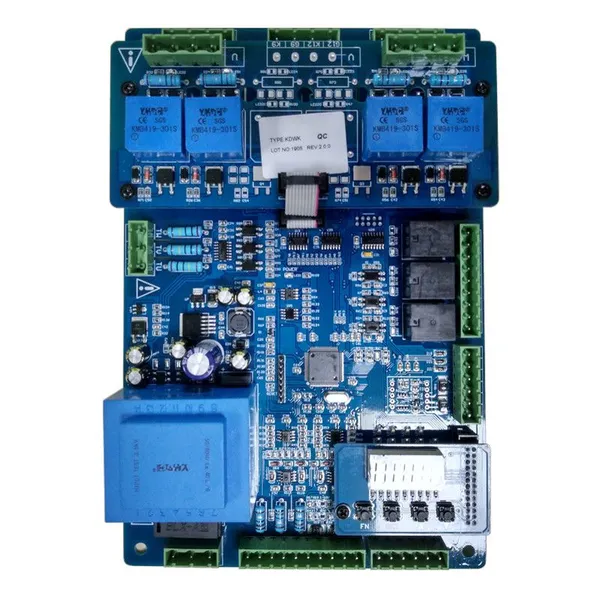

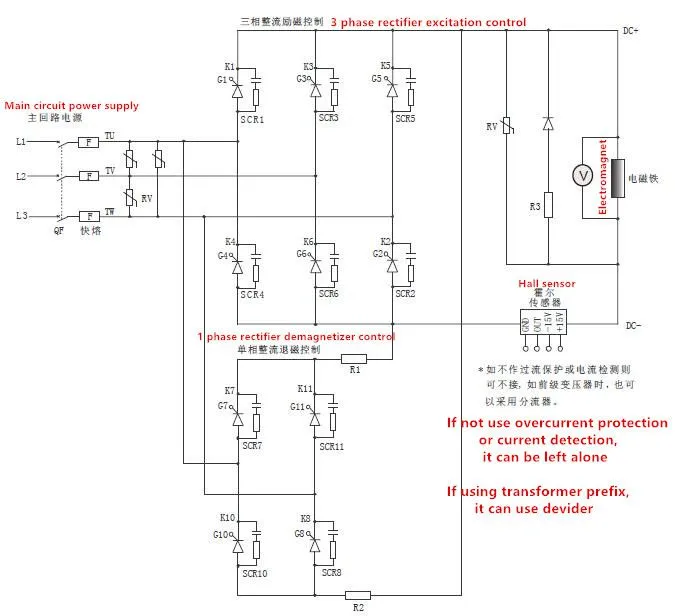

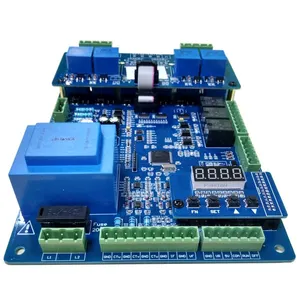

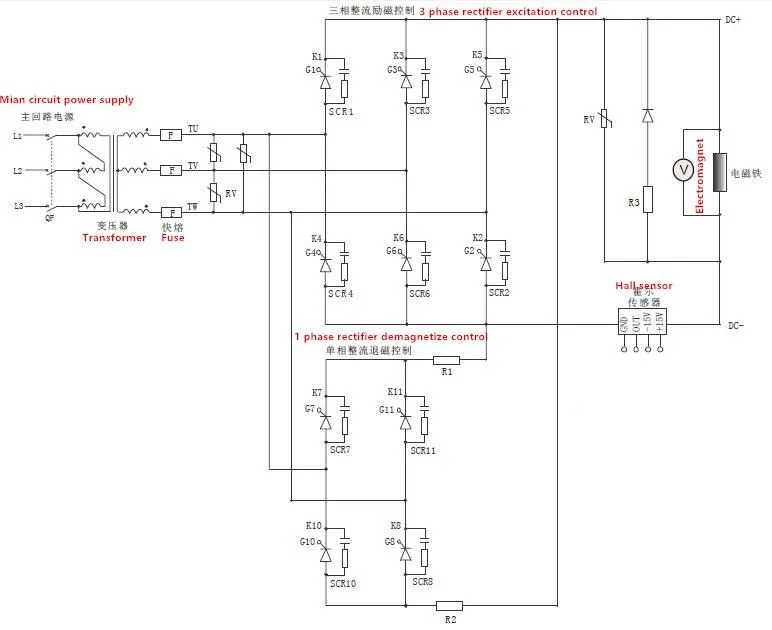

STA80电磁铁无触点可控硅触发板为十脉波触发控制输出，强励磁设定，放料动作快，采用32位工业级高性能微处理器，高度数字化安规标准设计，专用于电磁铁控制场合。故障报警、界面参数采用LED数码管菜单显示，设定参数自动储存。控制板带缺相保护、欠流保护、过流保护、工作状态指示等功能。控制过程采用三相全控桥式整流吸料及单相全控桥式整流退磁来实现电磁铁控制，可触发1000A以下的可控硅，控制板三防漆防护。（请注意：该款控制板现由绿板改为蓝板出货）

性能特点：

◆ 采用32位工业级高速微处理器，LED数码管菜单设定参数;
◆ 具备***磁输出功能，比普通控制方式吸料更强；
◆ ***磁电压/时间、励磁电压/时间、退磁电压/时间等参数可现场调节；
◆ 控制板带缺相保护、欠流保护、过流保护、工作状态指示等功能；
◆ 吸料超时功能设定，防止误触发长时间输出电压，损坏吸盘；
◆ 具备停电保磁输出控制功能；
◆ 用户可以设定恒流方式输出控制，输出电流不受电网影响（恒流模式时）；
◆ 控制方式有单键自锁或双键点动控制（摇控器控制），用户可自行切换选择；
◆ 具有自动识别相序功能，对控制板供电电源无相序要求，免调试，接线方便；
◆ 产品安规设计，CE认证，品质***，将会发现能节省您的时间及维修成本；
◆ 全自动SMD工艺制造，性能稳定可靠，成熟应用；
◆ 电源变压器采用***级品质变压器，环氧树脂灌封，经过高温老化锤炼的高品质产品；
◆ 主控芯片采用NXP 32位工业级高性能处理器，拥有***的运算处理能力以及可靠的抗干扰能力；
◆ 被动器件采用村田Murata及英飞凌Infineon品牌，***控制板关键部位不易损坏；
◆ 全部输出端口及开关量输入端口采取电气隔离设计，具有更好的电磁抗干扰保护效果。

技术规格：

◆ 工作电源：220/380Vac ±15% 50/60HZ
◆ 主回路工作电压：220～380Vac ±15% 50/60HZ
◆ 显示调节方式：LED数码管菜单设定
◆ 强磁电压调节范围：1～510V
◆ 励磁电压调节范围：1～510V
◆ 移相范围：0-176° 调节输出分辨率：1/4000 稳定精度：优于 ±1%
◆ 触发电流：≥ 600mA 触发容量：≤ 1000A单向可控硅
◆ 三相触发不平衡度：≤ 0.3°
◆ 报警继电器触点容量：250Vac/10A
◆ 介电强度: 3500 VRMS
◆ 工作环境温度：-20℃~ 60℃ 相对湿度：≤ 90%RH（无结霜）
◆ 外形尺寸：240X160X50mm 开孔尺寸：225X145mm
◆ 重量：1.2KG
