GFK30型矿用风门开闭状态传感器（以下简称传感器）是一种允许在煤矿井下正常使用的矿用本质安全型设备，主要监视风门开/闭的状态，并将对应的状态转换成电信号，提供给分站采集。


2适应的环境条件
a)环境温度：0℃～＋40℃；

b)平均相对湿度：不大于98%（＋25℃）；
c)大气压力：80kPa～116kPa；
d)无***振动和冲击的场合；
e)煤矿井下有甲烷爆炸性混合物但无破坏绝缘和腐蚀性气体的场合。

3技术参数
3.1防爆型式
矿用本质安全型，防爆标志为“ExibⅠMb”。
3.2供电电源
a）工作电压：直流9V~24V；
b）工作电流：≤15mA。
3.3输出信号(出厂时只有一种)
3.3.1RS485信号
a）半双工通信方式，信号速率为2400bps；
b)大传输距离：2km（使用MHYV煤矿用阻燃电缆，其单芯截面积为1.5mm2）；
c)信号电压峰峰值：2V~12V。
3.3.2无源触点信号
a）导通时电阻不大于1Ω，截止时不小于1MΩ；
b）大耐压：直流28V；
c)大允许通过电流：100mA。
3.3.3电流信号
a）电流类型：1mA/5mA、0mA/5mA、5mA/10mA、0mA/10mA（对应风门的开/闭状态）；
b)信号范围：0mA时，≤0.05mA；1mA时，1mA～1.4mA；5mA时，4.5mA～5.5mA；10mA时，9mA～11mA；
c)负载能力：≥1kΩ（10mA时，≥500Ω）。
3.4动作距离：30mm~90mm；复位距离：40mm~100mm。
3.5指示功能
显示窗口的发光指示灯含义如下表1：
表1指示灯功能表

4主要结构特征

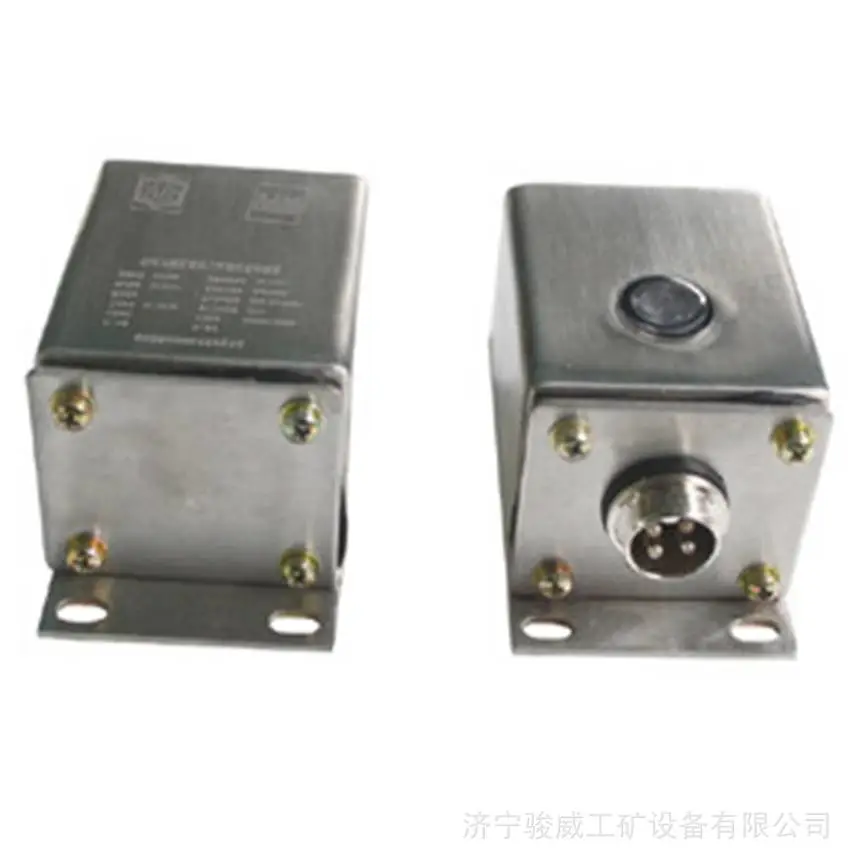

4.1外形尺寸（风门由磁铁和仪器2部分组成，外观如图1，长×宽×高）：83mm×47mm×45.5mm。
4.2重量：约1.2kg。

5安装
根据风门与门框的平整度及间隙大小，选择合适的安装位置，使开关组件与触发磁钢处于合适的相互位置并使二者固定。
先安装开关传感器仪表固定在门框上，再将风门开关传感器磁铁安装在风门上的对应位置，确保风门关闭时2者间距小于30mm；固定好后将风门反复开闭数次，确保输出信号可靠，然后将输出信号接入分站或我公司配套的语音装置。
6使用与接线
传感器出厂时配有矿用4芯电缆（MHYV煤矿用阻燃电缆，其单芯截面积为1.5mm2），电缆有与传感器配对的4芯接头，不同输出方式时，电缆各芯按颜色区分，意义不同。
6.1电流和485输出型按下表2接线：
表2接线方式表

6.2无源触点输出型的接线
6.2.1无源触点型的电路等效图如下：


6.2.2用法1（无源触点输出）
a)接线方法：蓝线、白线连接分站（无正负之分）；红线和绿线未用。
b)输出形式：该种接线方式下，触点闭合表示风门处于关闭状态；触点断开表示风门处于打开状态。
6.2.3用法2（三线制电流输出）
a)接线方法：红线接电源正；蓝线接电源负；白线接信号输出；绿线不使用。

b)输出形式：风门传感器电路板上边沿中间的J1可以调整输出电流，插上J1时，输出0mA电流，表示风门处于打开状态；输出5mA左右电流，表示风门处于关闭状态；拔下J1时，输出1mA电流，表示风门处于打开状态；输出5mA左右电流，表示风门处于关闭状态。

6.2.4用法3（二线制电流输出）

a)接线方法：红线接电源正；白线接信号输入；蓝线和绿线不使用。
b)输出形式：0mA电流表示风门处于打开状态；5mA左右电流表示风门处于关闭状态。

7使用注意事项
7.1注意正确接线,以免出现意外；
7.2接线前应明确分站接入信号的制式和接入信号的类型；
7.3本安产品不得随意与其他未经过联检的设备连接；
7.4在煤矿井下严禁随意拆卸、检修，非专业人员请勿随意检修；
7.5维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号。

8常见故障处理与维修
常见故障处理与维修见下表3。
表3常见故障排除表

9运输、贮存
9.1运输
包装后的风门传感器，在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。
9.2贮存
包装后的风门传感器能在温度为-10℃～+40℃，相对湿度不大于90%的环境中贮存12个月以上。
