玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。

结构和性能

◆以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料，称为玻璃纤维增强塑料。因其强度高，可以和钢铁相比，故又称为玻璃钢(FRP)。

◆轻质高强玻璃钢的比重只有1.4-2.0，即只有普通钢格的1/4-1/6，比铝还要轻约1/3，而机械强度却能达到或超过普通碳钢的水平，例如某些环氧和不饱和聚酯玻璃钢，其拉伸和弯曲强度均能达到400Pa以上，按比强度计算，已达到或超过某些特殊合金钢的水平。

◆优良的耐化学腐蚀性，玻璃钢与普通金属的电化学腐蚀机理不同，它不导电，在电解质溶液里不会有离子溶解出来，因而对大气、水和一般浓度的酸、碱、盐等介质有着良好的化学稳定性，特别有强的非氧化性酸和相当广泛的PH值范围内的介质中都有良好的适应性。过去用不锈钢也对不了的一些介质，如盐酸、氯气、二氧化碳、稀硫酸、次氯酸钠和二氧化硫等，现在用玻璃钢可以很好的解决。

◆本产品由玻璃纤维团状模压料模压成型，成型工艺操作可靠，且能适应自动化、机械化生产的要求，改善劳动条件，是为高效率的生产异型聚酯玻璃钢制品的一条新的途径。制品尺寸***，表面光滑，参数统一规范，质量稳定。

使用范围

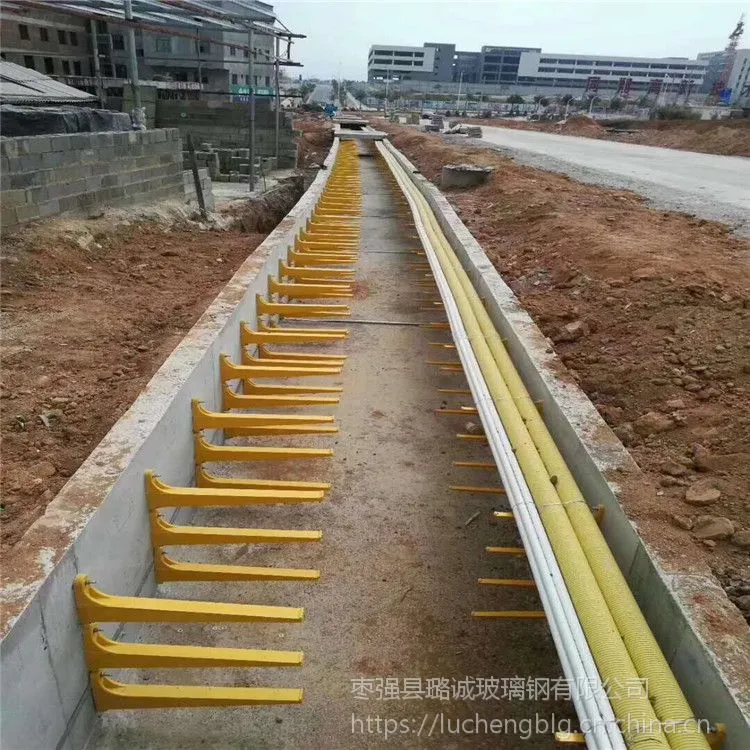

适用于各种电缆截面电缆敷设的场合，应用于电力电缆沟及电信电缆沟中对电缆的撑托的固定。

玻璃钢电缆支架分为螺钉式,组合式,预埋式,不同形式的玻璃钢电缆支架安装方式也不同

螺钉式玻璃钢电缆支架安装方式

1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格。

2、安装宜水平走向，如倾斜则需要采用其他措施固定电缆。

3、支架采用M12X120加长杆膨胀螺栓，螺钉预埋深度至少100毫米。

4、要求平衡、竖直，同侧支架水平间距80cm,双侧支架错开安装，***支架均衡承载。

5、固定墙面须平整，***支架贴墙部分受力面积，避免扭曲，铺设电缆时宜采用自上而下铺设，拖运

电缆时宜水平拖运。

组合式玻璃钢电缆支架安装方式

组合支架由电缆支架、立柱和连接销、固定帽组成，其立柱可根据需要任意截取长度、调节层高，自由

装配、满足不同长度荷载要求。

1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格，如有特殊需要，可根据实际情况制定。

2、将固定立柱的膨胀螺栓（m12x100或120mm)按设计要求尺寸装入沟臂内。

3、将立柱与固定在沟臂上螺栓按顺序安装并固定好，然后将支架嵌入立柱槽内，使支架上的孔眼对准

立柱槽位，用连接销栓穿住，两边用塑料帽固定住。

4、安装宜水平走向，如倾斜则需采用其他措施固定电缆。

5、要求平衡、竖直、同侧支架水平间距80厘米，双侧支架错开安装，***支架均衡承载。

6、固定墙面须平整，***立柱受力面积，避免扭曲，铺设电缆时，宜采用自上而下铺设，拖动电缆时

宜水平拖动。

预埋式玻璃钢电缆支架安装方式

1 新建工程，可将A段电缆支架用水泥砂浆，直接砌入并固定在墙体里。

2更换旧金属支架，可用冲击钻在墙体上钻一个与电缆支架A段直径相符合的孔用水泥砂浆将电缆支

架的预埋件固定在墙体里，然后插入支架。

3电缆沟两侧支架交叉排列。

4电缆支架安装必须用水泥沙浆填充。

5承插式的插座部分预埋入墙体，便于施工、敷设电缆时，可将支架插入座内。

6如需排泄电缆体的感应电压，请选用接地式支架，金属面应向上。
