PUMA缸盖加工中心冷却系统改造

一．项目性质

本项目为交钥匙工程，项目现场施工过程应遵循公司相关安全，环保，能源，人机工程等要求和规定

二．设备概述：

      设备用于发动机缸盖气门座圈和导管的加工 ，过滤方式为刮板链式滚筒过滤，过滤装置的水箱分为污水箱和净液水箱

三． 机床及工件主要参数说明

设备名称：卧式加工中心

工作介质：缸盖气门座圈和导管材料

1.材料：粉末冶金

2.加工后的铁泥，石墨颗粒与冷却水

      过滤精度：过滤最终精度30um

      工作流量：500L/min

      处理能力：排污泥110公斤/天

四．承制内容

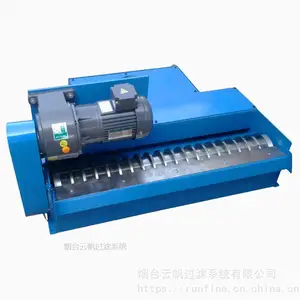

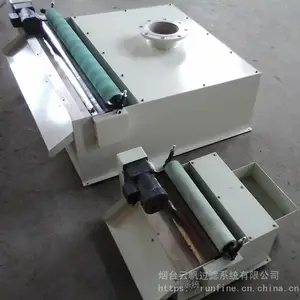

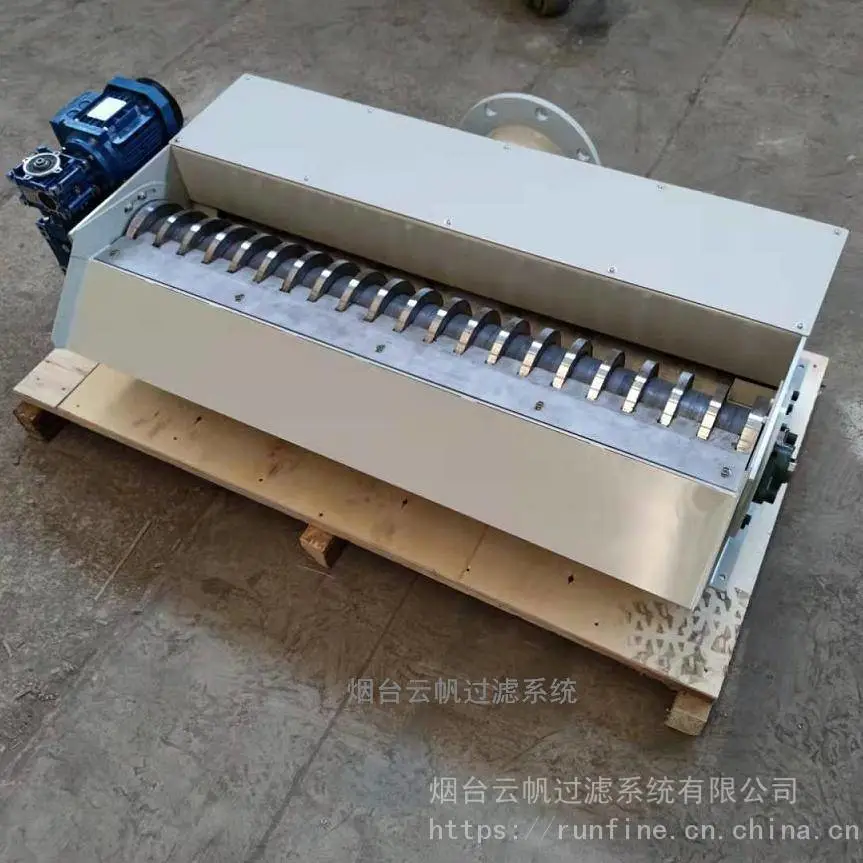

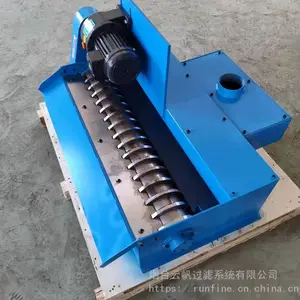

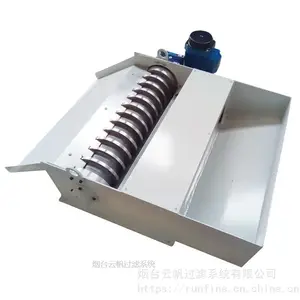

1， 设计制造全新的冷却过滤装置，在原有的冷却系统净液箱泵出口处再增加一级磁粉过滤，与现场水管，气管配做连接，电器上实现有效连接整合。

2.  方案的零件图纸由卖方提供，两份纸张版和一份电子版

3.  卖方提供设备改造所需的物质备件，水泵说明书，冷却过滤系统图纸

4.  安装，调试由卖方完成，交货期限：合同签订后3个月

五．加工工艺要求

自动加工冷却液处理流程

加工冷却液 --- 经回流槽直接流入污水箱--- 经刮板链式滚筒过滤器过滤---净液箱---精过滤器---冷却泵泵出---工件冷却---循环

六．改造内容主要技术参数及技术要求

1.       磁粉装置出水泵采用国产优质系列提升泵，流量大于等于500L/min扬程大于等于30m，出水口具有手阀控制和调节流量大小的功能，具备压力显示功能。

2.       冷却单元在现有的位置区域内，不得超过其范围：长1300*宽1000*高2500mm

3.       磁粉装置需配置可移动式接屑车，无须翻转倾倒设计，可以不用铲车铲运，须配置小手铲

4.       磁粉装置水箱在合适部位设置接屑及检查维修窗口及液位计，应密封良好，不得泄漏。

5.       过滤杂质为：粉末冶金，冷却液，铁泥等

6.       装置外形美观，表面涂漆，防腐***。机床颜色以用户提供的墨绿色标为准

7.       水箱底板厚度必须不小于8mm，长度方向2米内不得焊接拼凑而成。表面光滑平整，不得有凹痕和凸起

8.       水箱和接屑小车底部外沿必须设计制作接水托沿，拐角处圆弧过度
