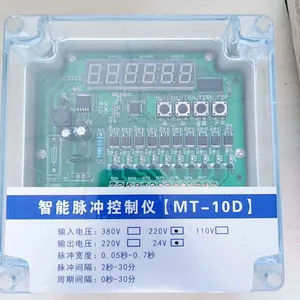

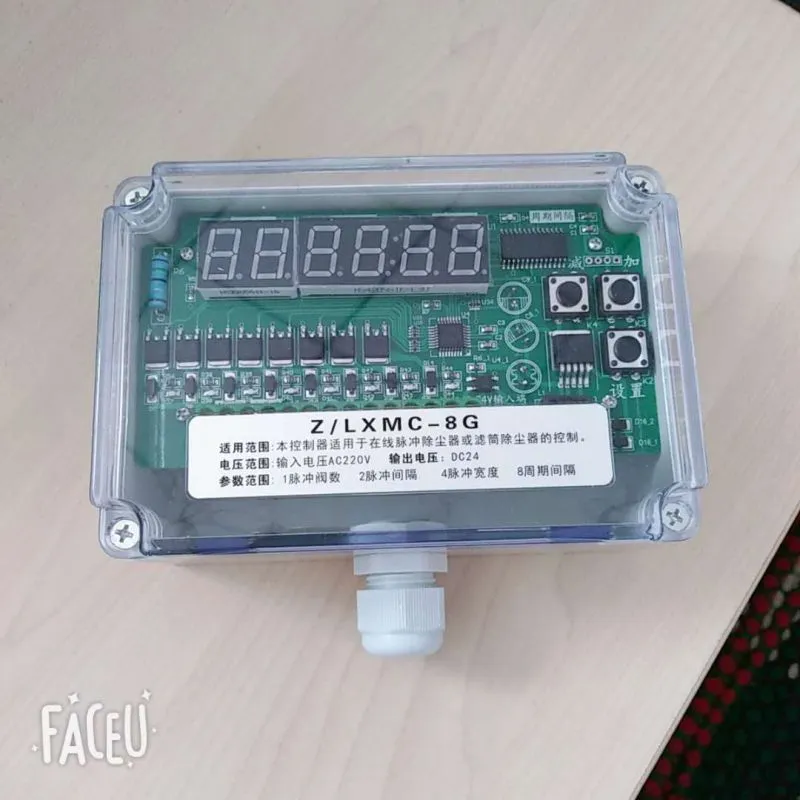

控制仪

一 概述 :

脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它输出的信号控制脉冲电磁阀，是喷吹压缩空气对过滤袋循环清灰，是除尘器的阻力保持在设定范围内，以***除尘器的处理能力和吸尘效率。

脉冲喷吹控制仪输出一个持续电信号的时间，为脉冲宽度。输出两个信号之间的时间，称为脉冲间隔。控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

二 技术指标：

1、额定输入电压 AC220V(1±10%)

2、额定输出电压 DC24V（或AC220V）

3、输出脉冲间隔调节范围 1～999秒

4、输出脉冲宽度调节范围 0.01～99秒

5、输出脉冲周期调节范围 0～99分钟

6、外形尺寸：10路-160*160*90mm，20路-230*160*90mm，30路-260*180*100mm

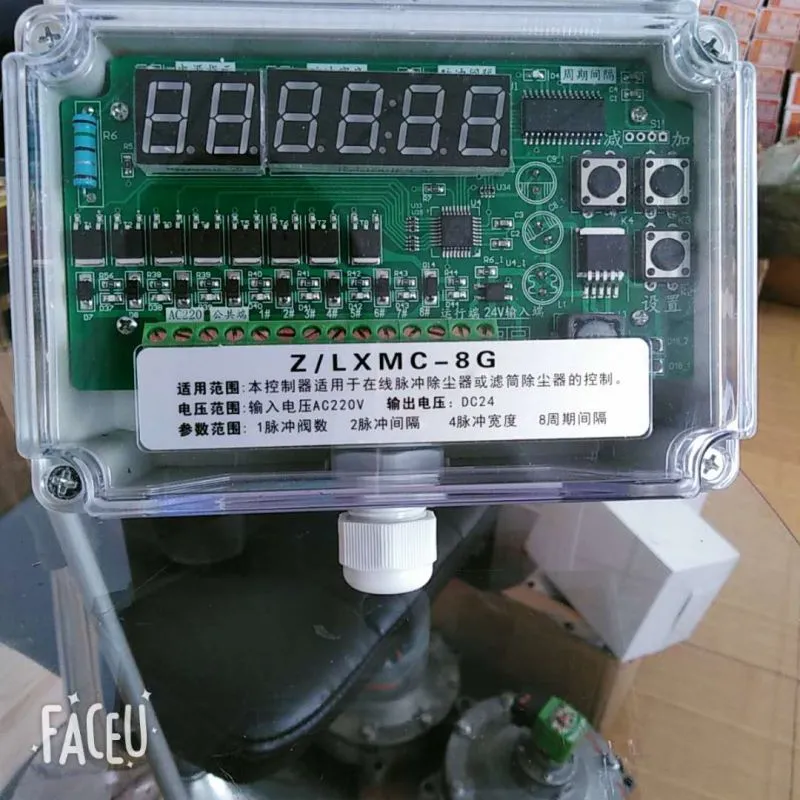

源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。

三、使用方法：

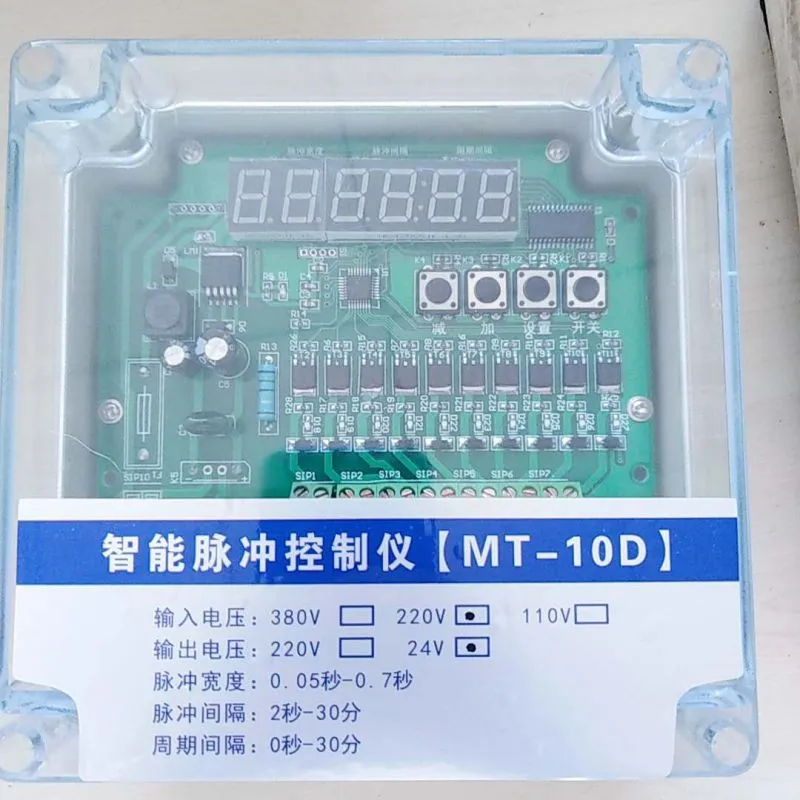

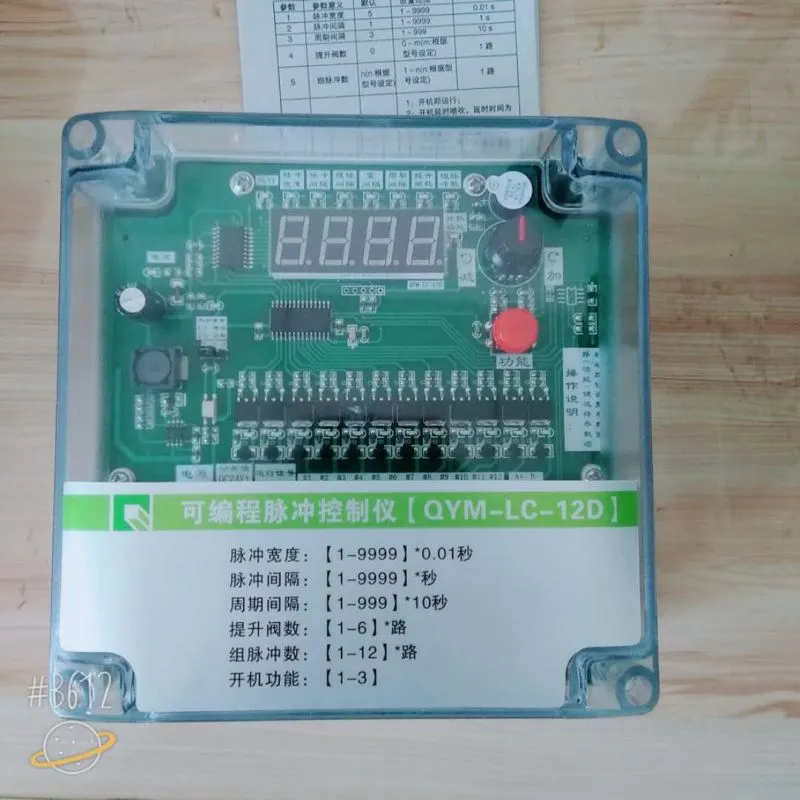

1、脉冲宽度设置：（单位：0.01秒；值为99秒） 按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。

2、脉冲间隔设置：（单位：1秒；值为9999秒） 按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。

3、脉冲周期设置：（单位：10秒；值为99分钟） 按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可 。

4、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可
