典型应用: 手持海拔高度/大气压力系统，天气控制系统，探险或多功能手表，GPS

行业: 消费电子和家用电器

替代:

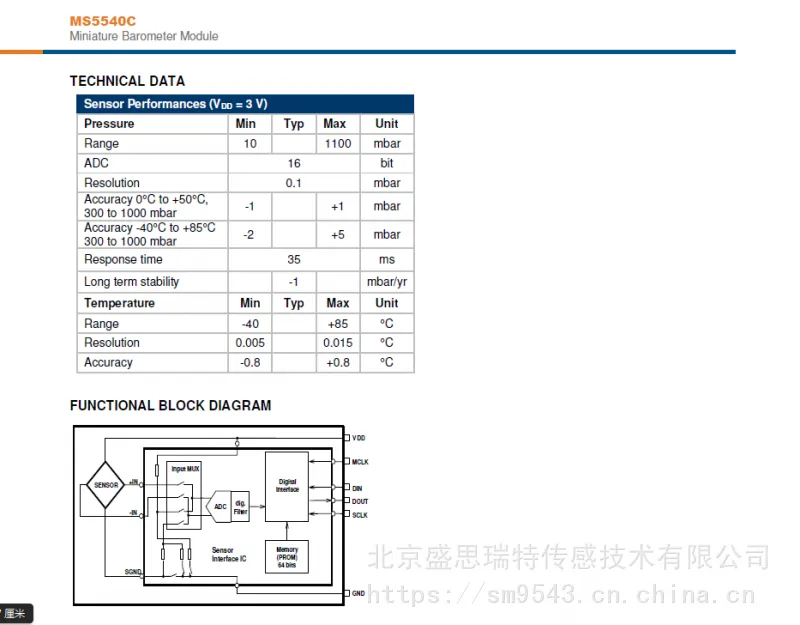

产品规格书: MS5540C

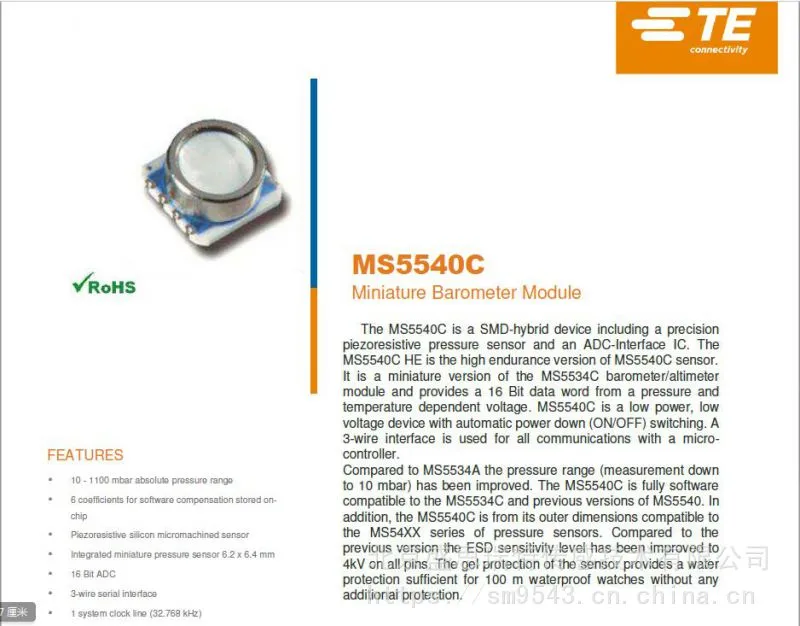

产品描述: MS5540C是一款表面贴装传感器，包括一个硅压阻压力传感元件和一个模数转换IC。该产品是MS5534C气压传感器的小 型版。产品根据压力和温度变化产生的电压变化转换为16位数字输出，通过3线接口与外部微控器通讯。与MS5534A相比，MS5540C的量程更广（ 低到10mbar）。MS5540C与MS5534C以及其他版本的MS5540具有软件兼容性。另外，MS5540C还在安装上与MS54XX系列压力 传感器兼容。与更早的版本相比，MS5540C的防静电能力更强（4kV ）。产品在不需要其他保护的情况下可以100米防水。

特点:

• 集成压力传感器

• 尺寸小：6.2 x 6.4 mm

• 压力量程：10-1100 mbar

• 分辨率：0.1 mbar

• 16位ADC

• 6个软件补偿系数

• 3线串口

• 1条系统时钟线 (32.768 kHz)

• 工作温度：-40℃~+85℃

• 低压供电 (2.2 ~ 3.6V)

• 低功耗 (待机电流：0.1uA)

• 无铅&RoHS认证

• 无需外部电源

MS4515DOMS4515DO
MS4525DOMS4525DO
MS5525DSOMS5525DSO
MS5535-30CMS5535-30C
MS5535CMS5535C
MS5536-60CMS5536-60C
MS5536CMS5536C
MS5541-30CMS5541-30C
MS5541CMS5541C
MS5803-02BAMS5803-02BA
MS5803-05BAMS5803-05BA
MS5803-07BAMS5803-07BA
MS5803-14BAMS5803-14BA
MS5803-30BAMS5803-30BA
MS5805-02BA01MS5805-02BA01
MS5806-02BAMS5806-02BA
MS5837-30BAMS5837-30BA
MS8607-02BA01

MS4515DO
MS4525DO
MS5525DSO
MS5535-30C
MS5535C
MS5536-60C
MS5536C
MS5541-30C
MS5541C
MS5803-02BA
MS5803-05BA
MS5803-07BA
MS5803-14BA
MS5803-30BA
MS5805-02BA01
MS5806-02BA
MS5837-30BA
MS8607-02BA01
MS4515DO
MS4525DO
MS5525DSO
MS5535-30C
MS5535C
MS5536-60C
MS5536C
MS5541-30C
MS5541C
MS5803-02BA
MS5803-05BA
MS5803-07BA
MS5803-14BA
MS5803-30BA
MS5805-02BA01
MS5806-02BA
MS5837-30BA
50-01***-F
MS1451
MS1471
MS5201D
MS5212-HM
MS5201
MS5212
MS5201-CP
MS5204-CP
MS5207-CP
MS5201-TP
MS5204-TP
MS4425
MS4426
MS5401-AM
MS5407-AM
MS5470-AM
MS5401-BM
MS5412-BM
1620
1630
MS5534C
MS5540C
MS5561C
MS5607-02BA03
MS5611-01BA03
MS5637-02BA03
MS5803-01BA
MS5803-01BA07
MS4515
MS4525
MS552***SO

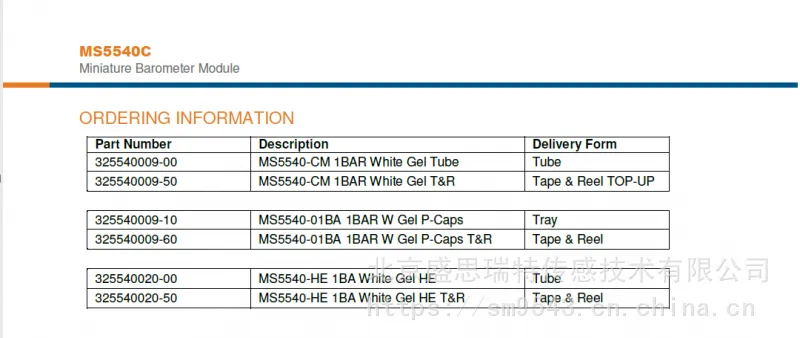

Delivery Form

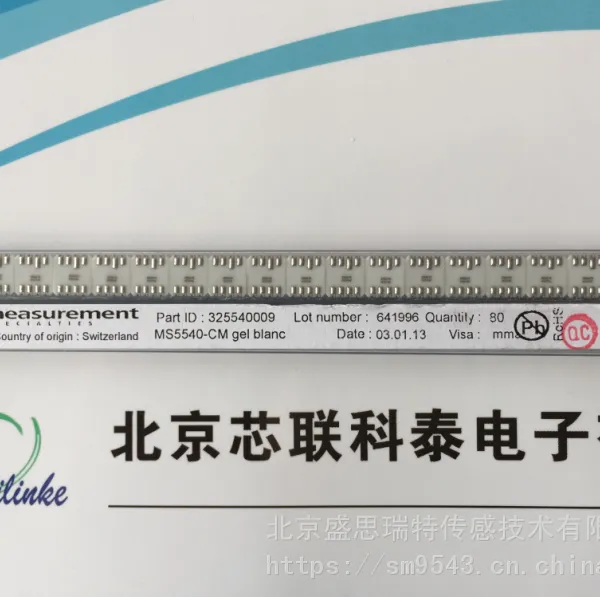

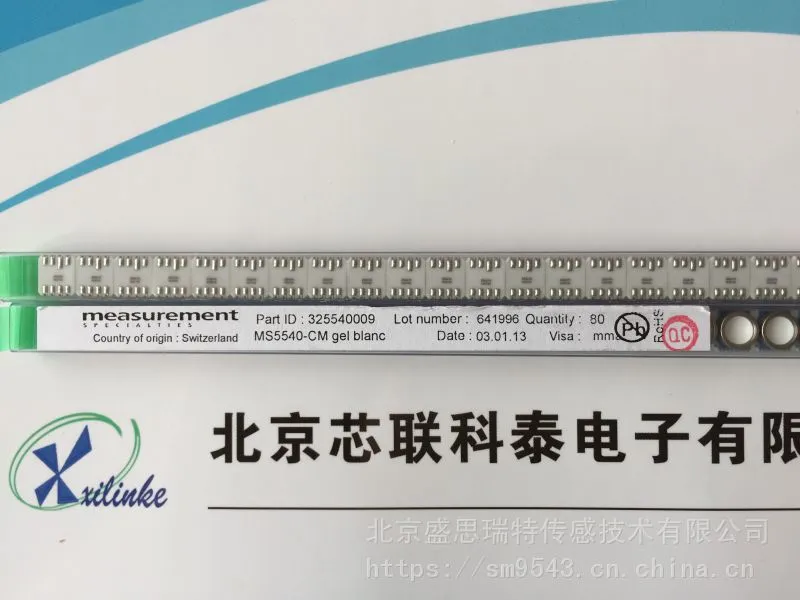

-00 MS5540-CM Miniature Barometer Module Switzerland Tube
-50 MS5540-CMMiniature Barometer Module Switzerland Tape&Reel TOP-UP
-08 MS5540-CM Miniature Barometer Module China
