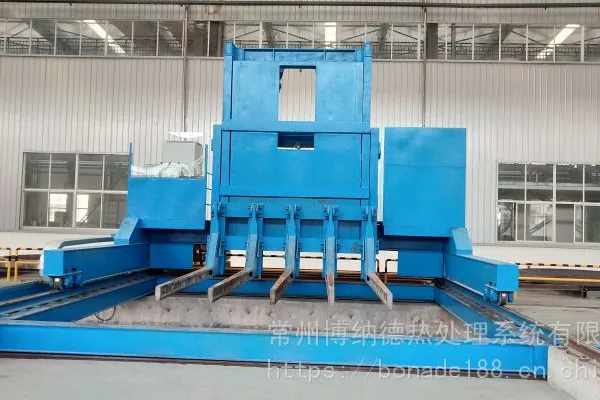

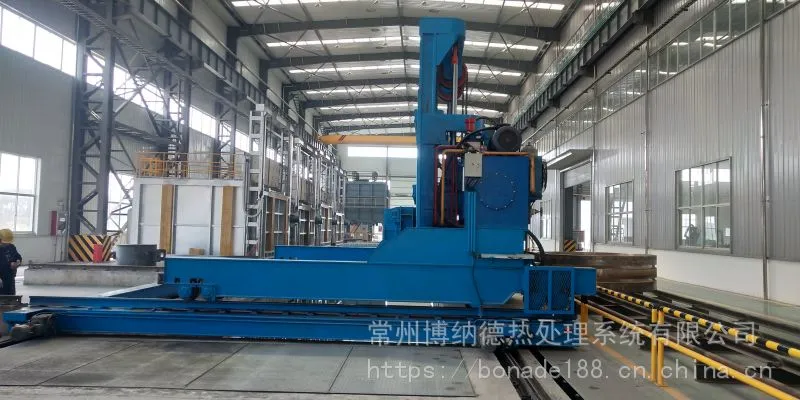

本发明的目的在于提供一种热处理装取料机，包括大车机构、小车机构、台架机构、提升机构，所述大车机构，包括大车底座、小车导轨、大车驱动液压传动装置，所述小车导轨安装在大车底座上表面，大车主梁上设置驱动齿条，所述小车机构，包括焊接结构的小车、驱动液压马达、小车减速机、回转支承，所述回转支承外圈与小车上部固定连接，所述台架机构，包括板状底板、液压回转机构，所述板状底板与回转支承内圈固定连接，所述提升机构，包括升降油缸、一级门架、二级门架、用于安装叉子的叉架，所述一级门架、升降油缸安装在板状底板端部，该装置相对于现有的装取料装置具有操作方便，稳定性高，工作高效的优点。

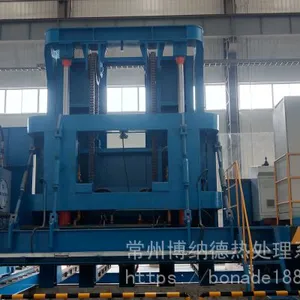

一种热处理装取料机，其特征在于：包括大车机构、小车机构、台架机构、提升机构，所述大车机构，包括大车底座、小车导轨、大车驱动液压传动装置，所述大车底座由大车主梁和两个梁架组成，所述梁架两端安装有与梁架同向的两组轨道轮对，两梁架对应轨道轮对通过轴连接，大车主梁垂直于两个梁架，将两个梁架连接为一体，所述大车驱动液压传动装置安装在主动轴一端的梁架上，大车驱动液压传动装置输出轴与所在梁架轨道轮对连接，所述小车导轨安装在大车底座上表面，小车导轨与大车主梁同向设置，大车主梁位于小车导轨两轨道之间，大车主梁上同向设置驱动齿条，所述小车机构，包括焊接结构的小车、驱动液压马达、小车减速机、回转支承，所述回转支承外圈与小车上部固定连接，驱动液压马达安装在小车面板下部，小车减速机的输出齿轮与驱动齿条啮合，用于驱动小车在大车上做前后方向的运动，所述台架机构，包括板状底板、液压回转机构，所述板状底板与回转支承内圈固定连接，所述液压回转机构安装在板状底板上，液压回转机构输出端齿轮与回转支承外齿圈啮合，所述提升机构，包括升降油缸、一级门架、二级门架、用于安装叉子的叉架，所述一级门架、升降油缸安装在板状底板端部，所述一级门架两侧设置有门架滑槽，中部设置有横梁，所述二级门架两侧设置有二级门架滑槽，二级门架通过门架滑槽活动安装在一级门架上，叉架通过二级门架滑槽活动安装在二级门架上，所述升降油缸活塞与二级门架顶梁固定连接，二级门架顶梁下侧安装有定滑轮，所述定滑轮上设置有链条，链条一端与一级门架横梁固定连接，另一端与叉架固定连接。
