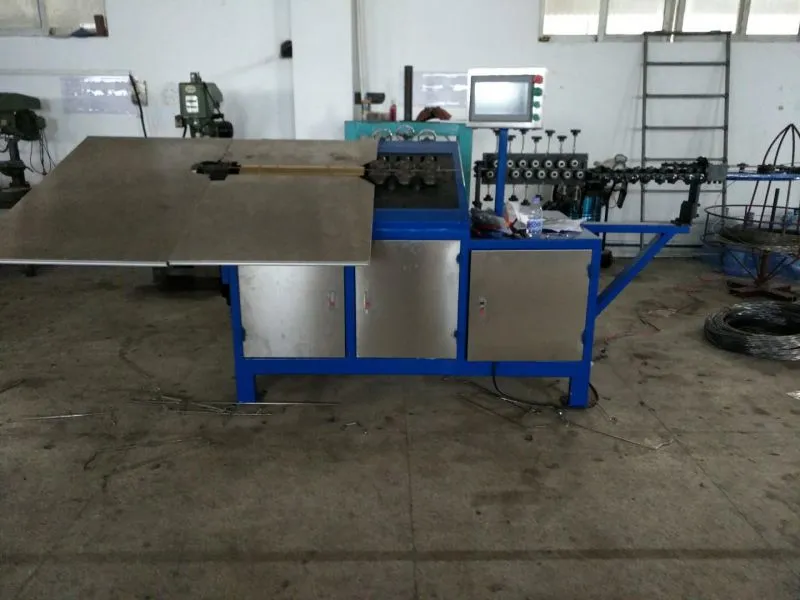

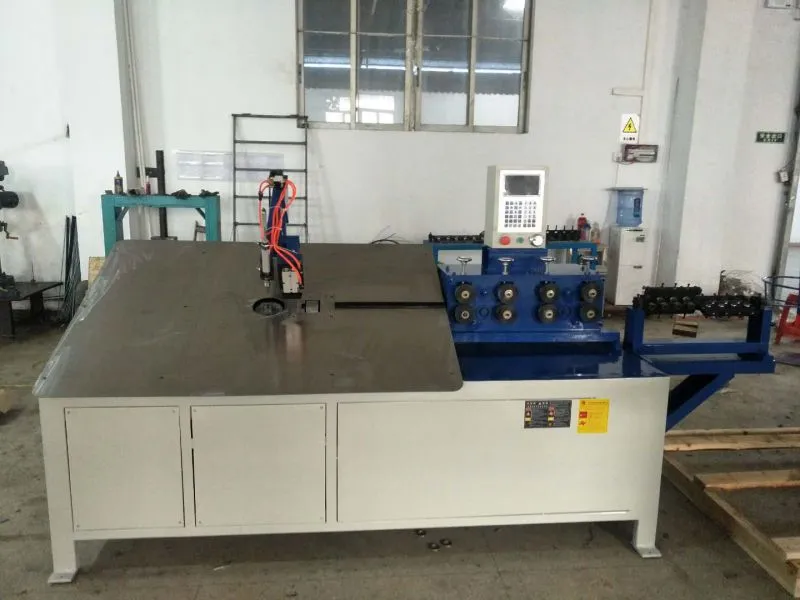

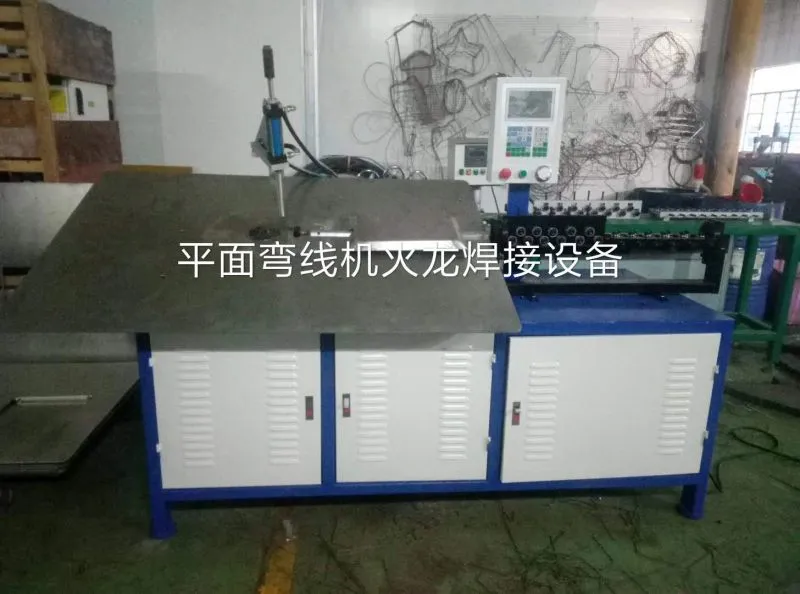

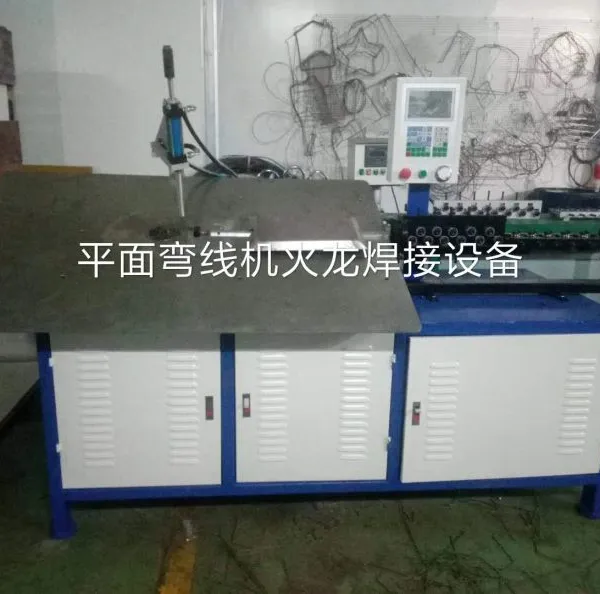

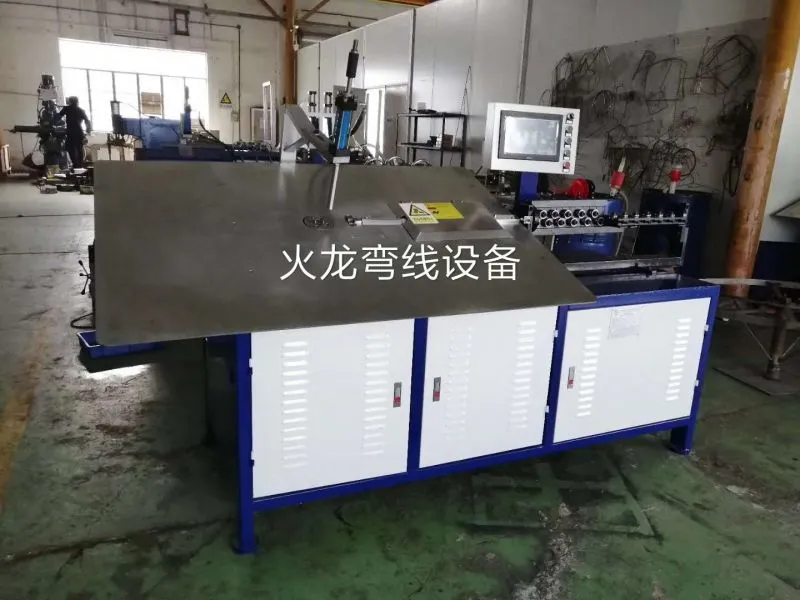

HL-2d平面线材成型机

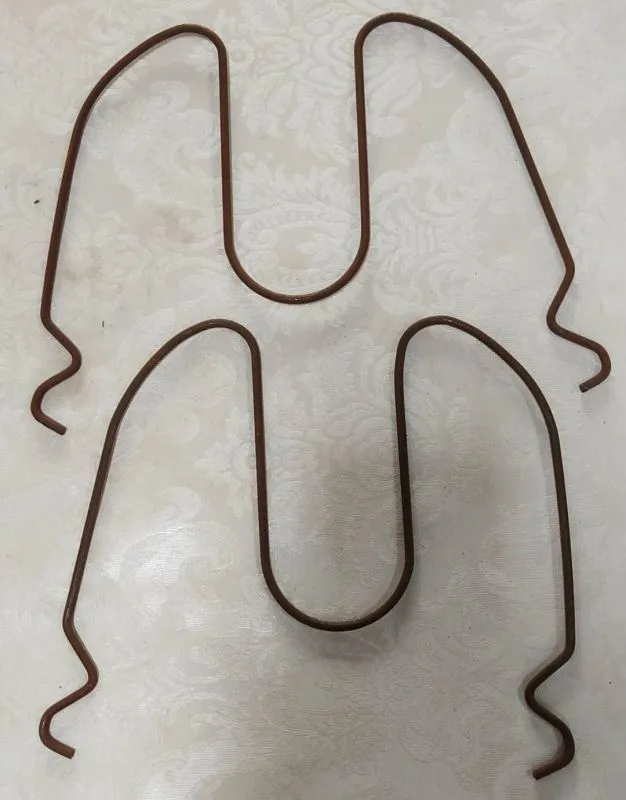

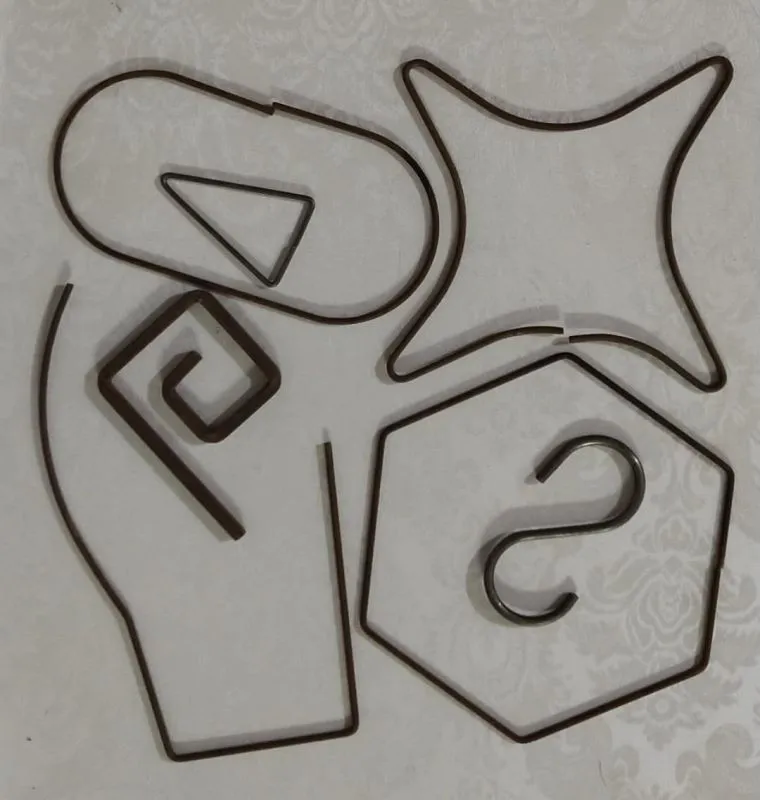

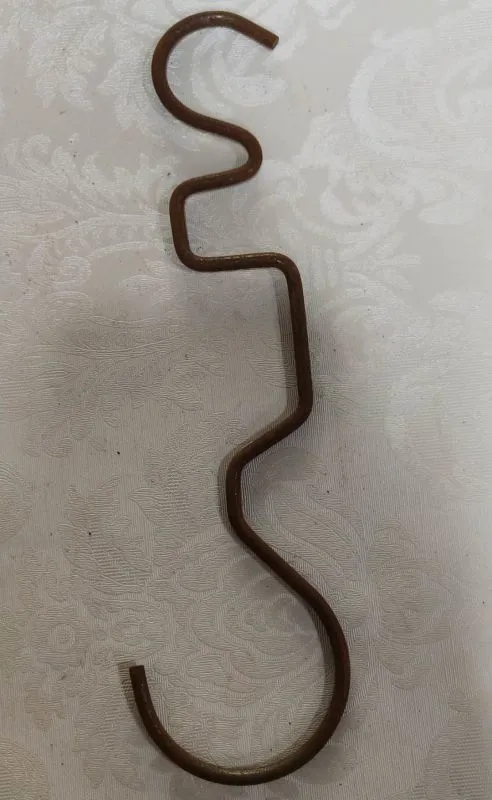

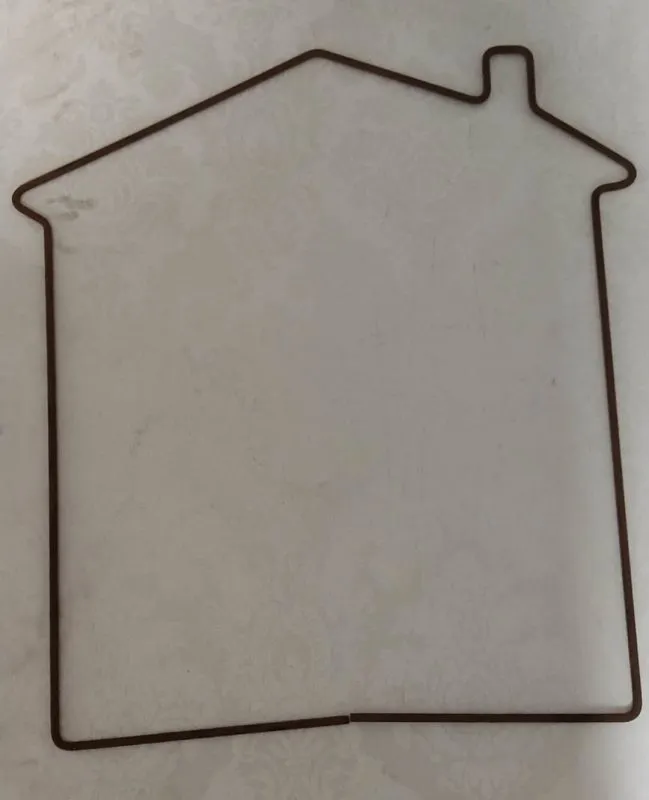

适用于铁线、钢线、包胶线、不锈钢线及有色金属线材（圆、方、扁线），打（弯制）方、圆、六角、椭圆及各种不规则形状的平面线材形状成型。

特别之处：内模和外模都能转动和升降，操作控制系统采用带触摸屏的***的四轴弹簧机运动控制系统，编写和修改数据简单方便快捷，关键部位采用进口产品，具有送线快、精度高、记忆量超大（记忆9999万个产品，控制5000个动作）、生产速度可按用户需要调整，生产的产品平整度高，操作简单易学会。

一、机器结构

1、机器结构组成包括：机台、放料架。

机台构成：1）、送料总成，2）、调直总成，3）、折弯总成，4）、液压系统，5）、电器控制部分。

2、机台功能组成说明：1)液压单元（控制外模升降及切刀），2)送料总成（4组特别定制的送线轮+伺服电机***完成线材的进/退），3)调直单元（18组***调直轴承校直线材），4)弯线总成（用伺服电机控制***完成内模升降，内/外模转动的角度）完成折弯产品成型。

二、技术参数

1.电源：380V（三相五线）

2.总额定功率：

送线电机  3-4.5KW

折弯电机  2.2KW

内模升降电机0.75KW

液压系统电机：1.5KW (切刀+辅助压线)

3.裁切铁线直径：φ6.0mm（钢线）

4.折弯铁线直径范围：φ1.5-6.0mm(可特别定制大直径线材成型)

5.整体折弯精度：±0.2

6.效率：15只/min（300长度左右折单个角）

7.外形尺寸：2500X1000X1700

8.净重:800KG

本机能按照设置好的指令连续生产不同产品。本机通过控制面板（触摸屏功能）可实现人机对话，手动输入折弯的角度和长度，完成线材成型指令（点击主菜单页面下可以进入次级菜单，包含日期时间显示）并可设置生产产品的数量，按指令完成后机械自动停机或者进入下一个产品的生产指令。

购买我公司机械，有如下配置：除机械自身完整配置一套易损配件外，另外赠送：工具箱一套，内有各种常用工具一套，成型内模5套，外模2套，调直轮10个，按客户产品需要另外配置的其它配件。
