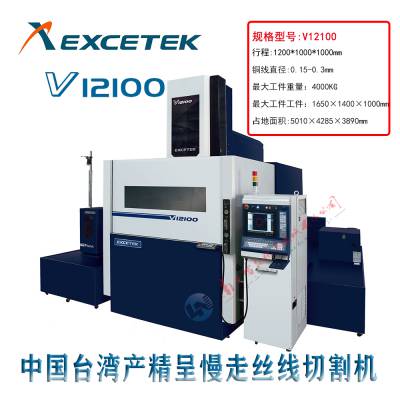

机械规格       V12100

机床水槽尺寸            1780*1570*700 mm

工件尺寸            1650 X 1400 X 595 mm

工作台尺寸             1540x1375mm

工作台承重kg       4000kg

五轴四联动   五轴伺服回授控制，四轴同动

XYZ行程(X x Y x Z)        1200 x 1000x 600 mm

UV行程               260 X 260 mm

锥度加工控制角度      +/-30度(广角喷嘴)100mm

机床占地面积            5010*4285*3750mm

加工零件高度        595mm

电极丝直径范围          0.2~0.33mm

电极丝张力范围         300g~2200g

电极丝进给速度        0~250mm/sec

切割速度          170mm?/min

加工精度          单边+/-5um以内

加工粗糙度Ra       Ra≦ 0.8um

定位精度测量规准        ***14137 或 GB/T 19361-2003

平均定位误差            +/-5um以下

平均重复定位误差        +/-5um以下

平均反向定位误差        +/-8um以下

机床重量kg            12600kg

占地尺寸 (W x D x H)   5010(w)x4285(L)3750(H)mm

台湾精呈科技股份有限公司，位于中国台湾台中市，公司设计，生产、制造的，高可靠性的线切割机台，有完整之研发、生产、制造、服务体系，更有控制器自行研发之能力。
