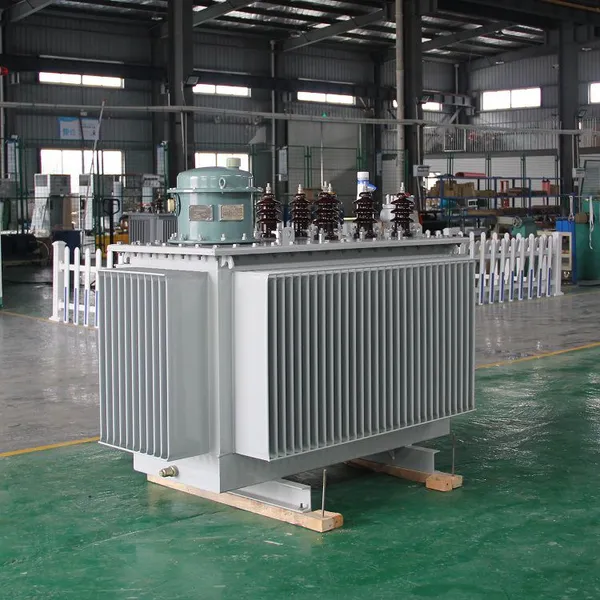

SVR在线馈线自动调压稳压变压器

一、总则

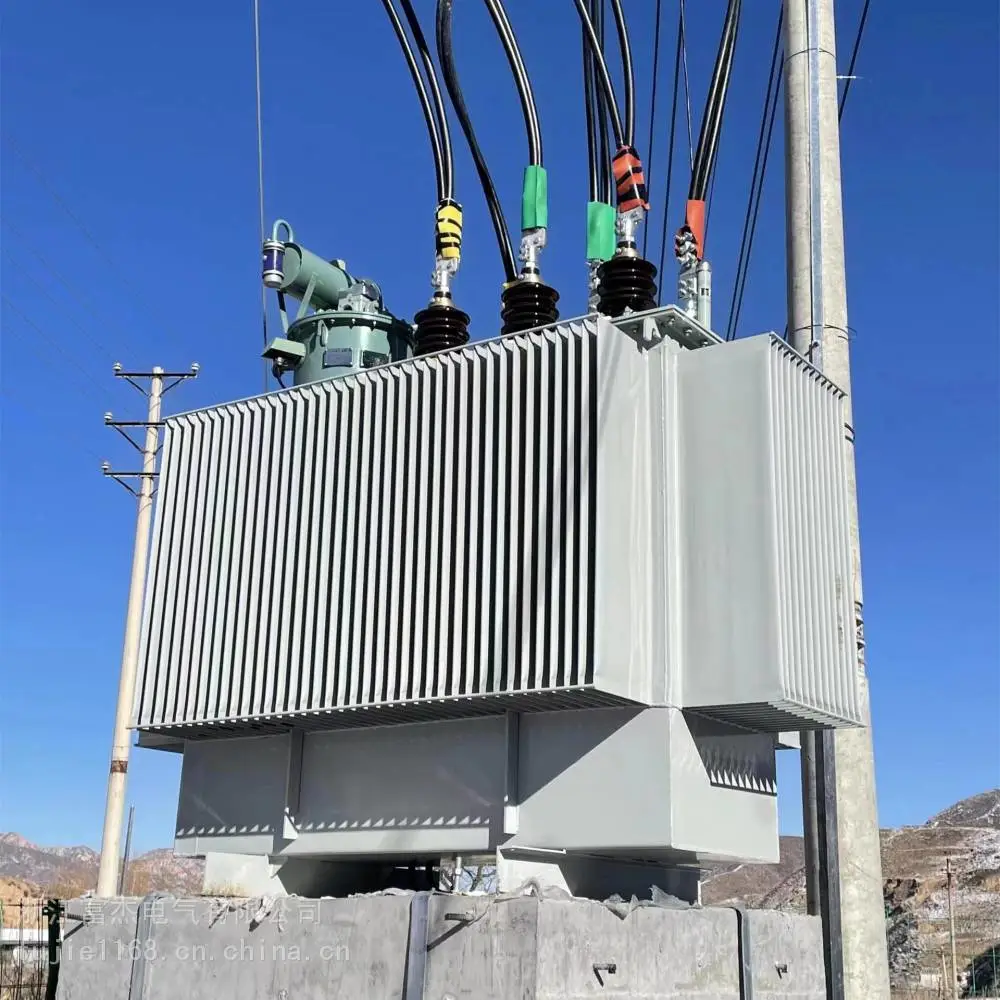

1.SVR在线馈线自动调压稳压变压器（简称：馈线自动调压器）是一种通过跟踪线路电压变化，自动调节装置本体变比来***输出电压稳定的装置。可以在±20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器串联安装在6kV、10kV、35kV线路的中后部，在一定范围内对线路电压进行调整，***用户的供电电压稳定，减少线路的线损。此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，***出线侧母线电压。在全国农网、城网，油田，煤炭，化工，变电站等领域有广泛的应用。

二、 主要特点

(1) 整机装置容量大、损耗低、体积小、便于安装维护;

(2) 跟踪电压变化自动调整三相有载分接开关档位，动作可靠，电压调整精度高;

(3) 可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便;

(4) 显示SVR有载分接开关档位动作次数、当前档位，具有***和低档指示;

(5) 具有档位上限、下限保护，动作***功能，***提高了产品的可靠性;

(6) 控制器具有过电压速降和欠电压保护功能，当线路处于过压、欠压状态时，控制器自动闭锁; 确保有载分接开关的安全操作；

(7) 控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境;

(8) 具有RS485通讯接口，可以通过无线通讯模块在距安装点30m以内查看、修改控制器的参数。

（9）可定制通过SIM卡或无线网实现远程操作控制；

三、产品标准

1、生产设计标准

JB8749-1998     调压器通用技术要求

GB1094-2013     电力变压器

GB/T6451-2008   三相油浸式电力变压器技术参数和要求

GB/T17468—1998  电力变压器选用导则

GB10230—2007      有载分接开关

GB/T1058—1989     有载分接开关应用导则

DL/T572-2010       电力变压器运行规程

2 、验收标准

SVR线路自动调压稳压器安装点电压满足国标GB/T12325-2008供电电压偏差标准规定：35kV及以下供电电压正、负偏差的值之和不超过额定电压的10%；20kV及以下三相供电电压允许偏差为额定电压的±7%；220V单相供电电压允许偏差为额定电压的+7%，-10%。

四、主要技术参数

1．环境条件

1.1海拔高度：≤3000m

1.2环境温度：-25℃～+45℃

1.3相对湿度：小于90%

1.4 防污秽能力： III级

1.5 安装倾斜度：<2%

1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。

注意:工作环境超出上述条件时，用户在订货时需特殊说明。

2. 技术参数

2.1 额定容量：

2.2额定电压: 6kV、10kV、35kV

2.3频  率：50 Hz

2.4电压调节范围： -30%~+10%（根据定单实际产品）

2.5档  位：7档和9档

2.6连接组别：Ya0

2.7、变压器油号：25#，45#

2.8冷却方式：ONAN

2.9绝缘水平：

LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)

2.10  SVR线路自动调压稳压器采用全密封波纹油箱，有油温指示，压力释放阀；箱体内置三相四线电源，为控制器提供采样信号及工作电源；

3. 三相油浸式有载分接开关：

3.1 开关各触点电阻：与有载分接开关级数有关，＜500μΩ

3.2 开关电动操作接换一次时间：10s

3.3 开关过渡电阻切换时间：15～24ms

3.4 开关在额定容量下触头的电气寿命：〉50000次

3.5 开关机械寿命： 〉500000次

3.6 切换过渡方式：单电阻或双电阻

4.调压控制器

4.1工作电源:AC/DC 115－265V 、AC/DC 340－420V

4.2额定频率:50Hz

4.3功耗:75W

4.4模拟输入:2路电压(0,250V)

4.5开关量输入:10路空接点输入

4.6开关量输出:2路(AC250V/380V l6A)

4.7测量精度: 电压(0.5%)

4.8抗干扰等级:符合IEC61000-4:1995等级的要求

特别说明：产品在做试验时，断开控制箱内关开。

五、试验

出厂试验(例行试验)

1 绕组电阻测量(GB1094.1)

2 短路阻抗和负载损耗测量(GB1094.1)

3 空载电流和空载损耗测量(GB1094.1)

4 绕组对地绝缘电阻

5 绝缘例行试验(GB1094.3)

6 电压比测量 (GB1094.1)

7 绝缘油试验(GB1094.1)

8 功能试验

9控制信号采样

六、标志、包装、贮存和运输

1. 标志

每套装置标有以下内容：

1.1产品的名称、型号

1.2额定电压（kV）

1.3额定电流（A）

1.4额定频率（Hz）

1.5额定容量（kVA）

1.6出厂编号

1.7 制造年月

1.8 制造厂名称和商标

2.包装

装箱资料包括：

2.1产品检验证书

2.2 合格证

2.3 产品使用说明书

2.4设备必须的技术资料

3.贮存和运输

3.1根据商务合同发货；内附<<产品合格证书>>，<<产品检验报告>>，<<产品使用说明书>>；

 货物到达交货地点后，用方负责卸车、搬运，并妥善保管。

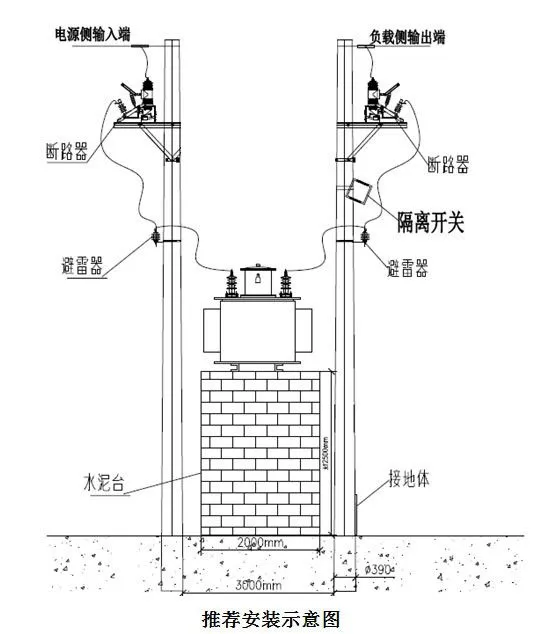

七、安装

1. 产品安装由用方负责，供方可派售后服务人员到现场指导。

2. 设备就位后，应用接地线进行多点接地，接地电阻不能大于4欧姆，接地体埋入地下深度等应符合电力规程接地要求。

八、售后服务

1. 供方向用方提供本装置安装及运行维护方面的培训；

2. 保修期一年，期间因产品质量引起的设备损坏，由供方负责免费维修或更换，供方提供产品的长期服务。

特别说明：1、产品在做试验时，断开控制箱内关开。

      2、产品在做工频耐压时，必须将工作电源和信号电压 接地。
