锯齿波跳汰机参数

型号 跳汰室 隔膜 给矿粒度mm 处理量t/h 电机功率kw 外形尺寸mm 重量kg

形状 面积m2 冲程mm 冲次/min

JT0.57-1 梯形 0.57 （M12凸轮）8.5—12 80-180 <6 1.5-3 1.5 1550×780×1530 610

JT1-1 梯形 1.04 （M17凸轮）10—17  <10 2.5-5 2.2 2270×1110×1890 900

JT2-2 矩形 2.28 （M21凸轮）12—21  <10 5一10 3 3225×1550×2050 1640

JT3-1 梯形 3 12－30可调 50-125 <10 7.5-15 5.5 2745×2000×3030 3085

JT4-2 矩形 4 25－57五种凸轮可调  <25 8一20 7.5 4240×1990×2750 3098

JT5-2 梯形 4.86 12-30可调  <10 12一25 7.5 3600×2000×2600 4500

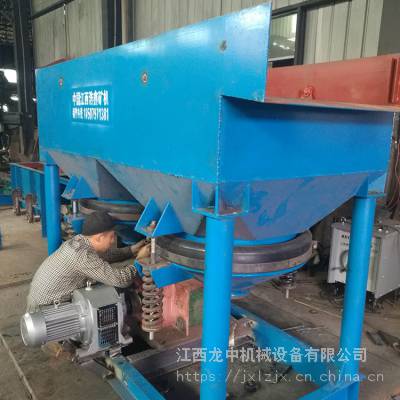

江西龙中机械设备有限公司;锯齿波跳汰机是重选设备，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物，在锰矿、重晶石选矿领域中了广泛应用。

传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。

产品技术参数
