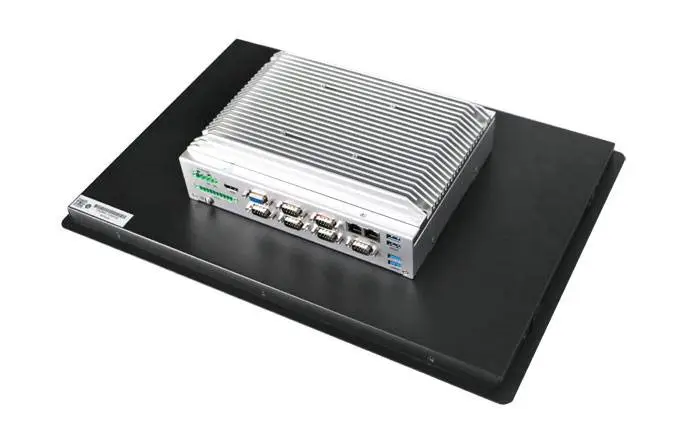

济南研祥19”宽屏工业平板电脑W19

W19系列是一款19寸宽屏工业平板电脑，多点触控

，高可靠性和工业美学的有效融合，诠释了工业电

脑在工业设计上的精良质感和科技时尚元素，***

行业智能化升级；支持多种平台，如：Intel

H110/C236、Intel Skylake-U SOC、Intel Bay

Trail等，支持Windows 7（64bit）、Windows 10

、LINUX(2.6内核)等操作系统。 整机钣金材质，

系统架构采用主板+扩展板设计方案，结构简单，

各模块板之间连接采用高可靠连接器对接，***高

可靠性的运行环境，具有良好的防尘、散热、抗振

性能。 该系列是面向高端MES、综合监控、自动化

等领域，主要用于生产线MES，综合监控 (轨道交

通，楼宇，电力等) ，医疗信息化，单晶炉机，风

电等恶劣工业现场控制应用。

无线缆、模块式设计

无线缆设计的框架，内部模块之间硬连接，提高信

号转换的可靠性和装配效率，同时大大提升产品的

平均无故障时间和维护时间。

硬盘快速更换

硬盘采用抽拉式模块设计，用户可轻松快速的实现

硬盘更换、数据交换和后端维护。

宽压直流输入电压

具有防反接和过流、过压保护设计，确保设备在电

压不稳定环境下正常运行，支持远程开关机接口。

全密封无风扇设计

全密封无风扇箱体设计，***噪音，防止粉尘、杂

物进入机箱。

IP65防护等级

采用高强度铝合金材质，IP65的防护等级，防止雨

水、灰尘、油污进入。

多种安装方式

支持面板嵌入式和VESA支臂式等多种安装方式。

显示性能 显示尺寸 19寸 16:10宽

屏

分辨率 1440×900

亮度 250cd/m2

对比度 1000:1

触摸屏 5线电阻

系统配置 处理器 Intel H110: Intel

Core? I7-6700TE 2.4Ghz/I7-7700T 2.9Ghz四核处

理器

Intel H110: Intel Core? I5-6500TE 2.3Ghz/I5

-7500T 2.7Ghz四核处理器

Intel H110: Intel Core? I3-6100TE 2.7Ghz双核

处理器

Skylake-U:板载Intel? Core? I7-6500U

2.5Ghz/I5-6300U 2.4Ghz/I3-6100U 2.3Ghz处理器

BayTrail：Intel Celeron J1900 2.0Ghz 四核处

理器

芯片组 Intel Skylake H110/Skylake-U

Intel BayTrail

内存 Intel H110: 支持2条260Pin DDR4 SO-

DIMM 内存插槽，插槽支持16GB，整机内存最

大支持32GB

Skylake-U: 板载4G DDR4 2133MHZ内存，支持1条

260Pin DDR4 SO-DIMM内存插槽，插槽支持

16GB，整机内存支持20GB

Intel BayTrail：提供1 个SO-DIMM 内存插槽，标

配4G DDR3L 内存，支持8G内存，且8G DDR3L

内存需双面颗粒

I/O接口 网口 2个RJ45 10/100/1000网络接口

（可选4个网口）

USB 6~8个USB接口（MAX);

显示接口 1个VGA接口、1个HDMI接口、1个

DVI接口（可选）

COM 4~6个串口,RS232/485/422可选（MAX）

PS/2 1个键盘鼠标接口

GPIO 8路GPIO

Audio 1组音频接口

其它 1个4Pin端子型电源接口

扩展槽 1个MiniPCIE 扩展槽

1个M-SATA+USB接口（MiniPCIe接口）

存储器 硬盘 标配2.5寸监控级500G硬盘，可

选2.5寸固态硬盘

M-SATA 可选

工作环境 0℃～45℃（机械硬盘）

-5℃～55℃（宽温SSD/M-SATA）

存储环境 -20℃～65℃；湿度：5%～90%（

非凝结状态）

外形尺寸 476mm（宽）×328mm (高）（深

度尺寸依据具体配置）

开孔尺寸 456.8mm（宽）×310.8mm (高）

前面板材质 高强度铝合金面板

安装方式 嵌入面板式，VESA标准支撑臂

(75*75mm)

电源 DC24V（9-30V）输入或 外置AC 220V适配

器供电
