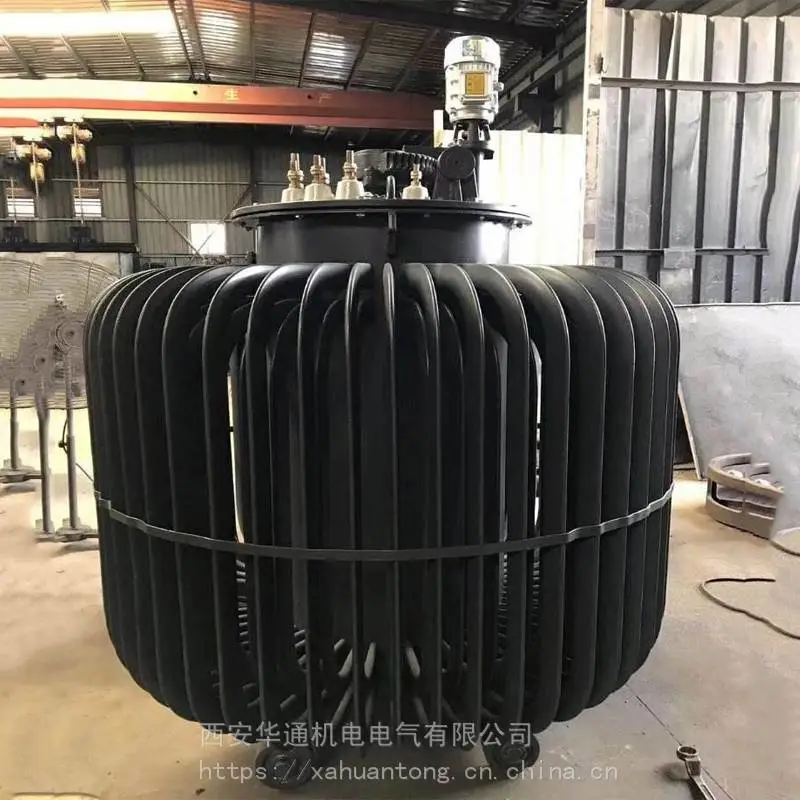

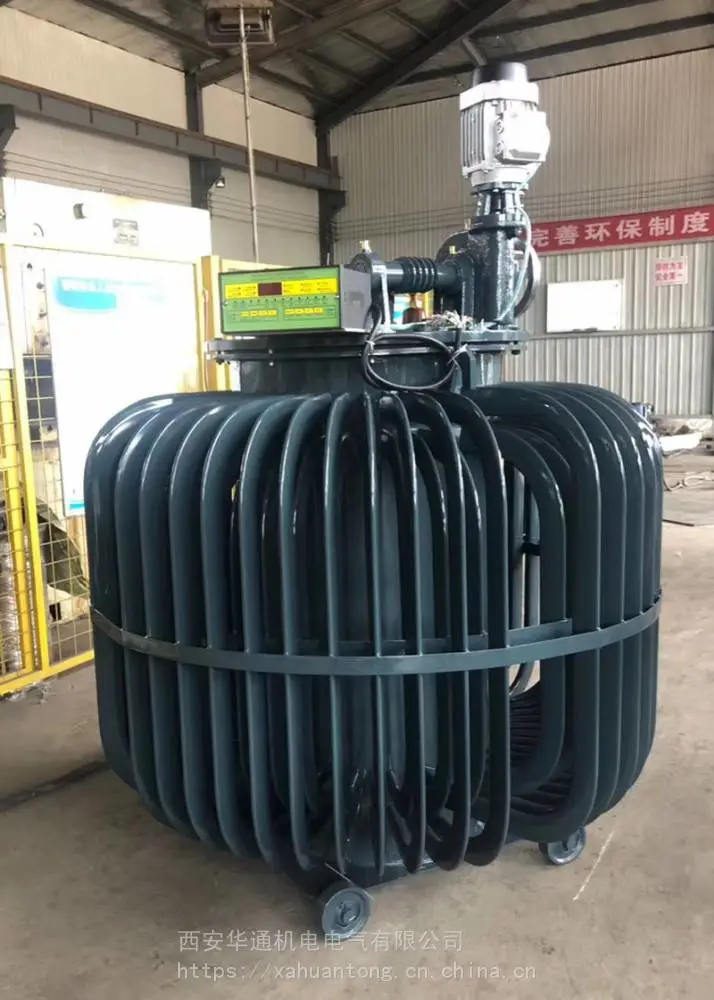

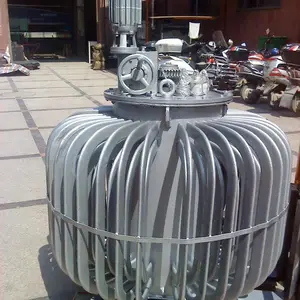

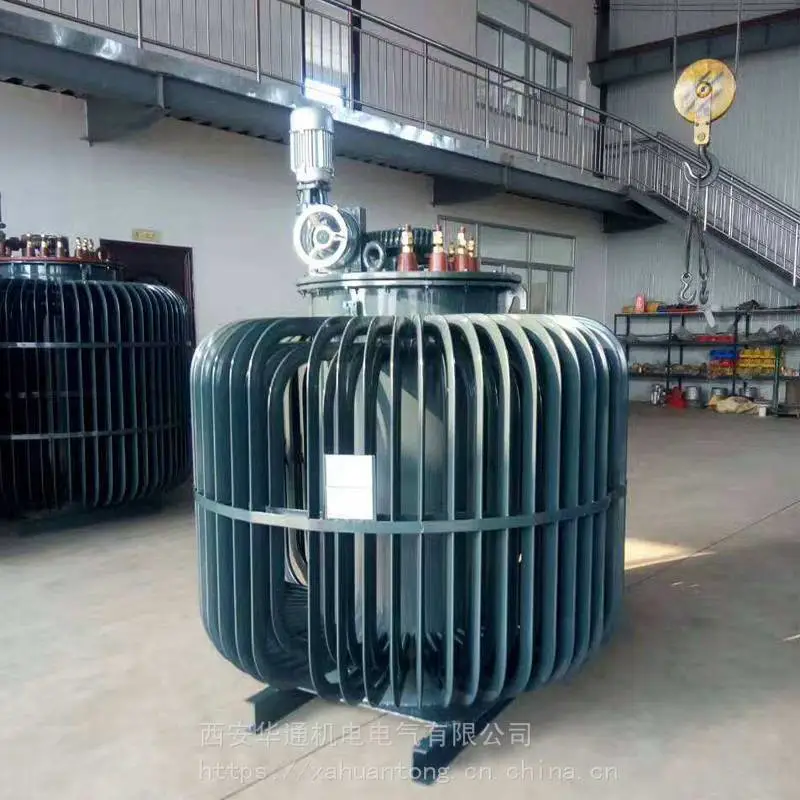

调压器主要由器身、冷却油箱及传动机构三个局部组成。
1．器身构造与普通立式绕线转子异步电动机一样，由定、转子、死心和绕组、面板、 低座等组成上海鸿之电气。
2．冷却油箱构造与普通电力变压器根本相同。油箱壁上装有油面表和放油阀门。注油 器位于调压器面板上，内有水银温度计座，大容量产品还附有电接点压力温度计。
3．传动机构为手、电动两用蜗轮、蜗杆、减速器，手、电动的切换是应用爪形离合器 来完成的。当套在大蜗杆上的手枪向内推进时不电动，向外拉出时为手动。调压器转子轴端 的扇形蜗轮为180°（或90°），它与转子转轴大都采用保险销衔接，当调压器负载短路时， 保险销被切断，从而使减速器不致损坏。调压器面板上还设有电气限位失灵而与蜗杆脱离啮 合时，机械弹性限位能够使它自动恢复啮合，假如保险销被切断，调压器的转子失去制动而 自转时，机械弹性限位既可限制它转动，避免转子绕组引出线被卷断，又可起绶冲作用，避 免转子的猛烈撞击上海鸿之电气。
4．调压器的输入端装有A、B、C字样的标牌；输出端装有a、b、c字样的标牌，以便 于装置接线

工作条件

容量范围：100～2000KVA
输入电压：380V
输出电压：0～650V（可选择）
频率：50HZ
效率：96%
抗电强度：2000V/60S﹤10mA
过载能力：＞125%----120min，＞150%----60min
绝缘电阻：﹥20MΩ
环境温度：-5℃ ～ +40℃
相对湿度：﹤95%
温升：﹤55℃
噪声：﹤85dB
备注：如果不符合上述要，可我厂定做处理
