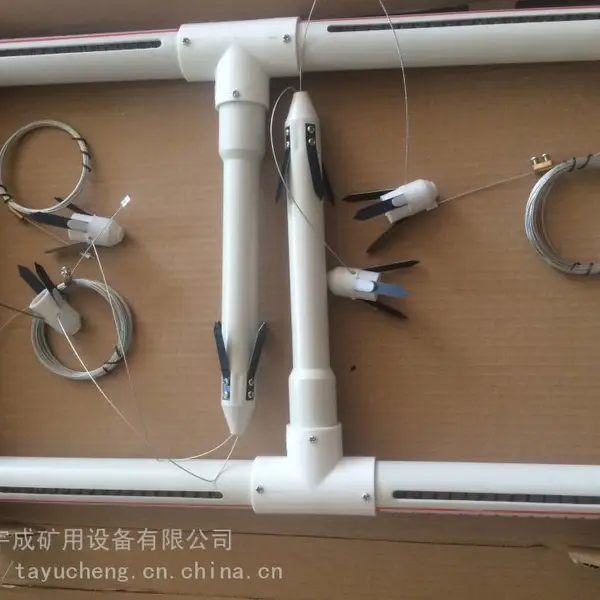

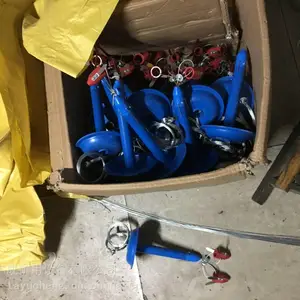

LBY-3A矿用顶板离层指示仪 LBY-2H矿用顶板离层仪

产品用途：矿用顶板离层指示仪简称矿用顶板离层仪，型号有LBY-3A和LBY-2H。矿用顶板离层仪是监测顶板岩层分离时所产生位移量的专用仪器，用于监视监测顶板位移(围岩离层)量,避免顶板(围岩)塌方冒顶。LBY-3A型顶板离层指示仪主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，是了解所使用锚杆、锚索的合理性、经济性的科学依据。

产品特点：顶板离层指示仪灵敏度高，显示直观，大大减少了视觉误差。

根据型号分：LBY-3A顶板离层指示仪 LBY-2H矿用顶板离层仪。

矿用顶板离层仪的主要参数：

矿用顶板离层仪安装步骤：

首先用锚杆钻机φ28mm钻头打7m—8m深的孔；

然后用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；

***用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。

矿用顶板离层仪的使用注意事项：

1、巷道每隔5m—10m安设一个LBY-3顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；

2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；

3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；

4、安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；

5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。

泰安市宇成矿用设备有限公司友情提示：每个厂家型号定义不同，订货需提供检测点数即可。
