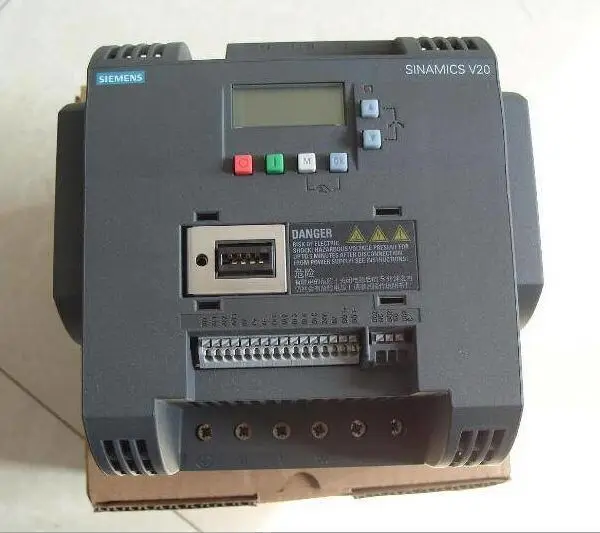

6SL3210-5BE27-5UV0

SINAMICS V20 380-480 V AC 三相交流 - 15/+ 10 % 47-6 标称功率 7.5 kW 有 60 秒 150 % 过载 未过滤 I/O 接口：4 DI，2 DO， 2 AI，1 AA 现场总线：USS/MODBUS RTU 安装有 BOP 防护等级 IP20/UL 开放 尺寸： 尺寸 D 240x207x173（宽x高x深）

SINAMICS V20 操作说明

设置制动功能

功能

变频器可使用以下电气或机械制动方式对电机进行制动：

• 电气制动

• -直流制动

• -复合制动

• -能耗制动

• 机械制动

• -电机停机抱闸

直流制动

直流制动利用直流制动电流（该电流同时使电机轴保持静止）使电机快速停车。直流制动时，直流电流被输入到定子绕组中，从而在异步电机中产生较高的制动转矩。

直流制动可在以下情况下***：

• 顺序 1：在 OFF1 或 OFF3 命令后***（通过 P1233 释放直流制动）

• 顺序 2：用 BICO 参数 P1230 直接***

顺序1

1. 通过P1233使能

2. 用 OFF1 或 OFF3 命令***直流制动（见下图）

3. 变频器频率沿 OFF1 或 OFF3 参数设置的斜坡下降方式降至开始直流制动的频率 - P1234。

4. 在 P0347 去磁时间内，变频器脉冲被禁止。

5. 在所选择的制动时间P1233内送入所需的制动电流 P1232。用信号 r0053 位 00 来显示状态。

在制动时间结束后，变频器脉冲被禁止。

顺序2

1. 通过 BICO 参数 P1230 使能并***（见下图）。

2. 在 P0347 去磁时间内，变频器脉冲被禁止。

3. 在所选择的制动时间内送入所需的制动电流 P1232，此时电机进行制动。用信号 r0053 位 00 来显示状态。

4. 在取消直流制动后，变频器加速回到设定值频率直至电机速度与变频器输出频率相匹配。

设置参数
