一、GJ41X管夹阀结构和工作原理：

(1)结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
(2)工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

二、GJ41X管夹阀安装及维修：

(1)本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验， 按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。
(2)本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确***。

来源网址:/chanpin/did-17699-pid-2470.html

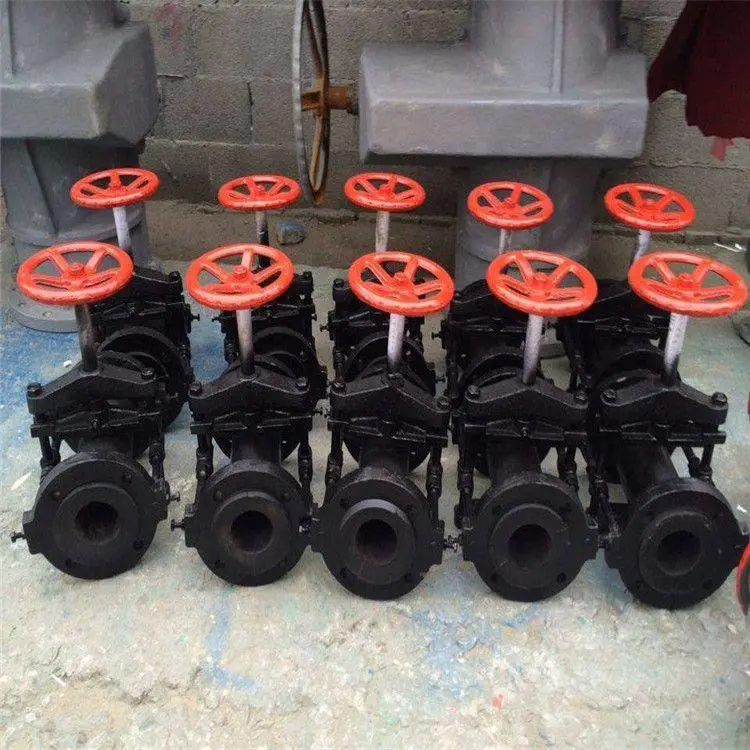

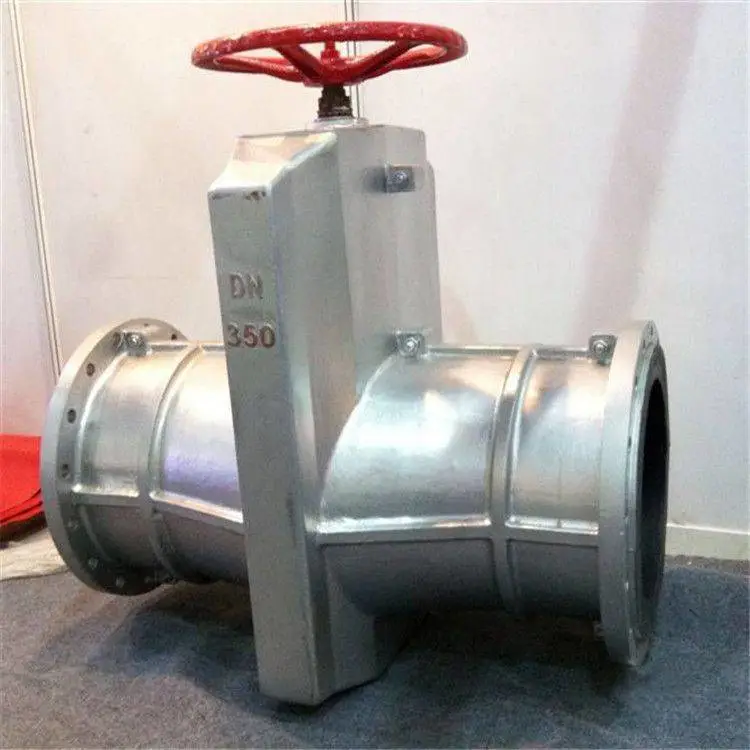

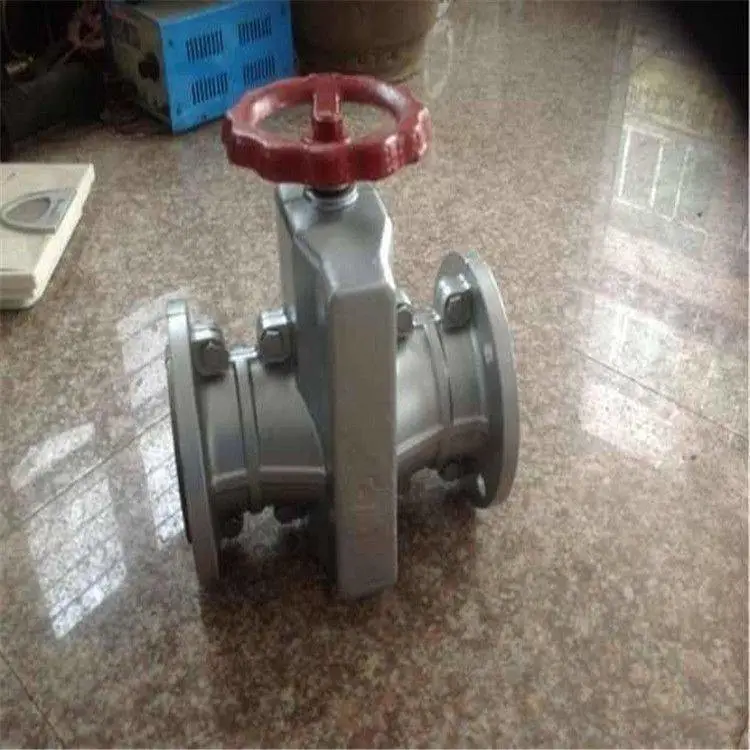

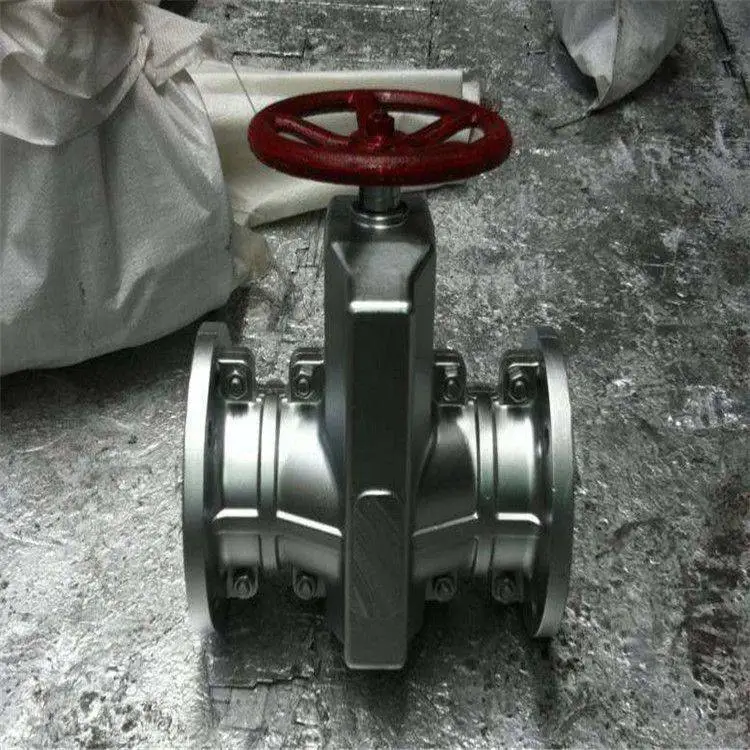

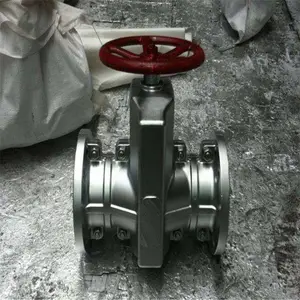

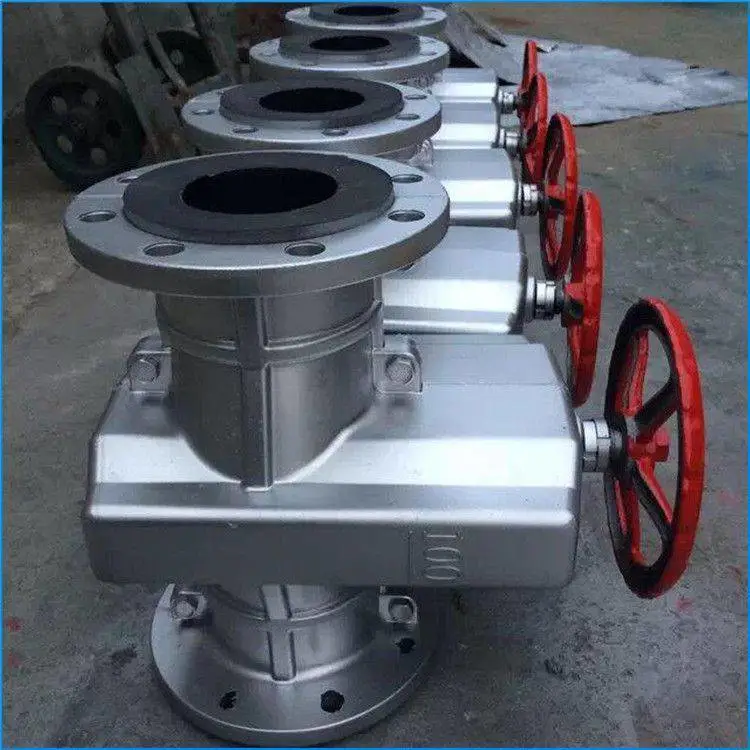

管夹阀(简易阀)GJ41X-10 DN100

产品简介：
本阀门有由上下铝合金他、阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承受力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人辅助，禁用其他工具开闭。

安装及维修
（1）本厂生产管夹阀门尺寸符合机械工业部标准，出厂前经过试压GJ41X-6L按规定10Kg/cm2，GJ41X-10L按16Kg/cm2试压
持续5分钟无泄露，安装时不必拆洗调整更动。
（2）本阀门在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下调换新管套，其阀体可长期使用经济的确***。

主要性能规范

主要零件材料

主要外形连接尺寸（mm)
