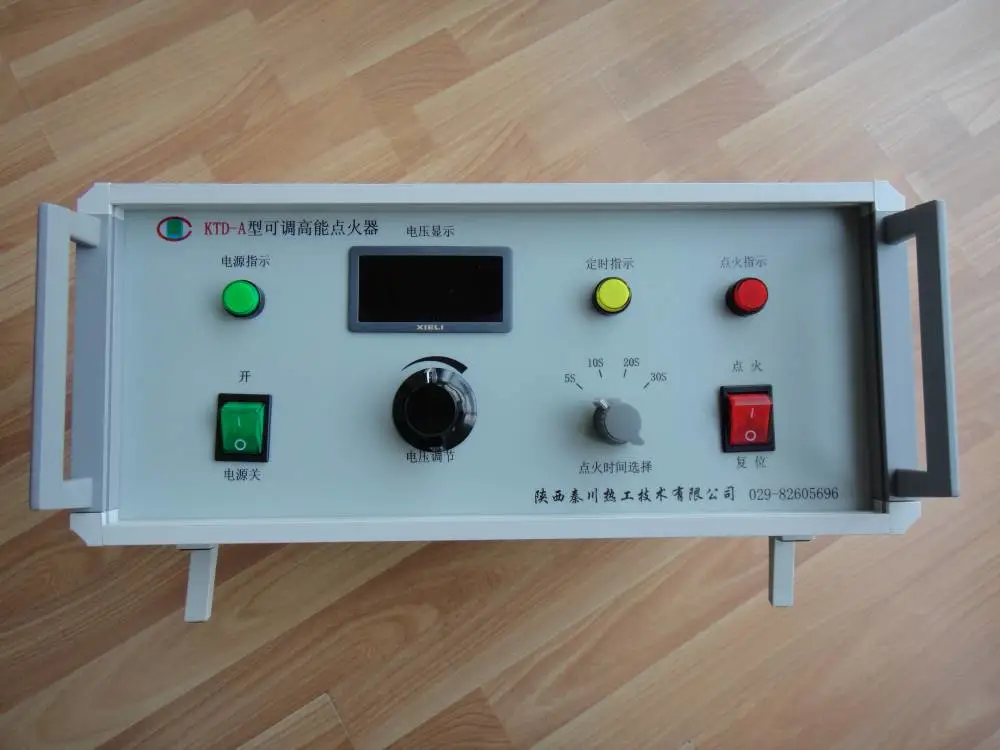

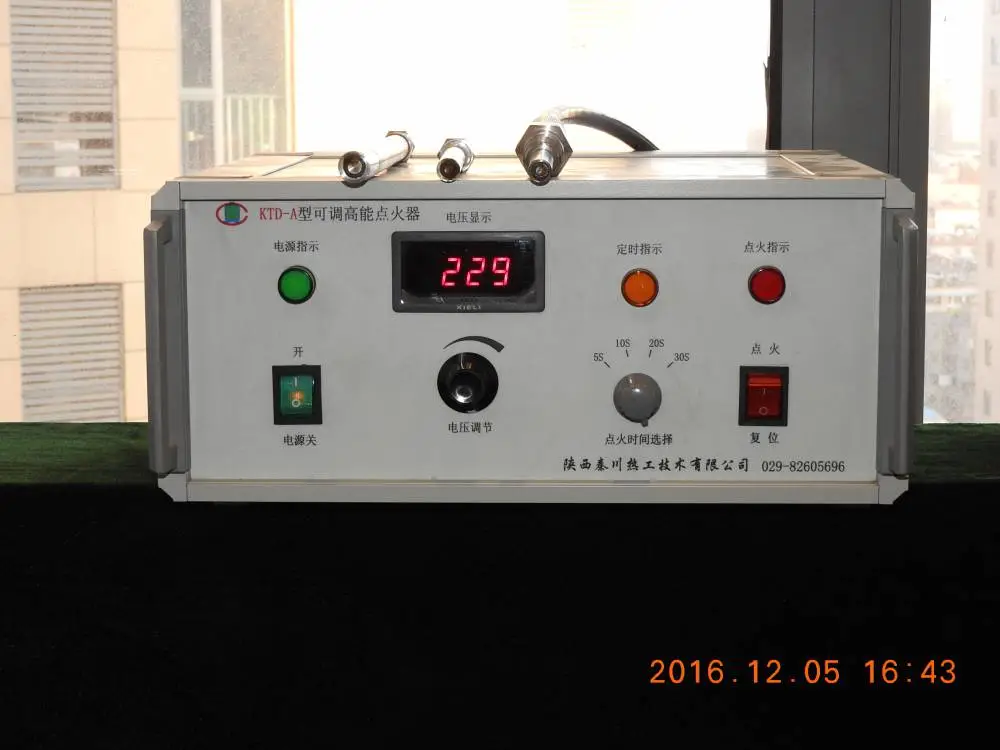

KTD-A可调式高能点火器

    KTD-A型可调高能点火装置，主要用于石化等行业燃气、燃油、低热值燃气工业燃烧器及工业炉燃烧机的自动点火。具有点火可靠，寿命长，点火头耐高温，抗结焦，具有自净能力。本机是根据科研、生产等单位实验室用，结构新颖，便于移动，点火能量可调，性能稳定，操作可靠。

一、技术参数

1.输入电压: 220Ｖ±10%　50/60HZ

2.消耗功率：100W

3.适用燃料：燃气、轻油、重油、低热值燃气

4.点火头耐温：1300℃

5.点火频率：3~20次/s（可调）

6.火花能量：3~20J（可调）

三、  使用说明

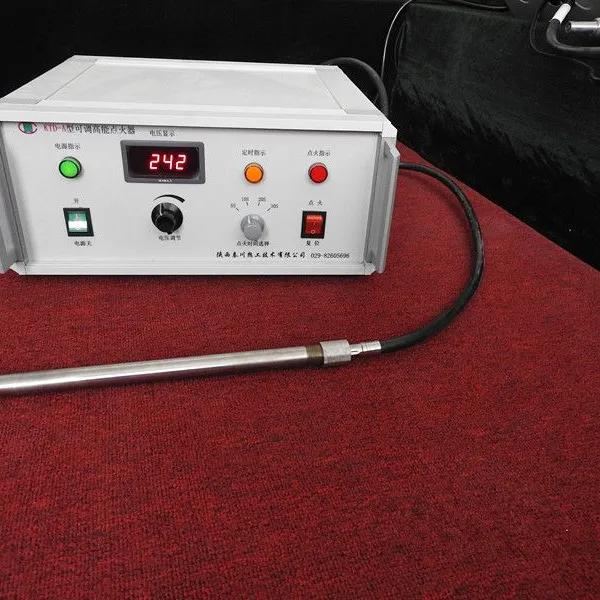

1.连接方法 由三部分组成1）箱体 2）点火杆3）连接高压电缆

注：电源线，高压电缆连接在后面板相应的位置上，并扭紧，操作在前面进行操作。

2.按上图连接后，方可进行操作

将点火复位开关在开机前先打在复位，再选择点火时间，点火时间分为5s,10s,20s,30s 按工作需要选择。

3.点火时，先打开电源开关，电源指示灯亮，通过电压调节旋钮调节电压来确***火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

4.点火时间，点火能量调整后，开始点火，将点火复位开关打在点火位置，开始点火，此时点火头即打火，需***次打火时，须将点火复位开关打在复位位置后再打向点火位置，即开始打火，也就是说点火时先复位一次再点火。

5.点火器点火能量是通过电容器充电放电实施的。根据W=C×V2÷2

公式换算来的，电路中电容是固定的，因此调整充电电压来确***火能量，表头显示的电压为变压器初级电压,实际上给电容器上充电的电压是变压器次级的高压电。

四、注意事项

1.使用完毕后，必须关断电源。

2.连续打火30s，应休息1分钟。

3.要取下点火杆及电缆时，关机后20s后再去掉，因内部高压电需放电20s，以免伤人。

4.机内有高压电，切勿带电打开机箱。

5.点火器使用和搬运时，请轻拿轻放，不要强烈振动，以免伤损产品。

根据使用场合、调节能量大小的不同可提出不同要求非标定做“可调脉冲式点火器、可调高能/脉冲式点火器”等
