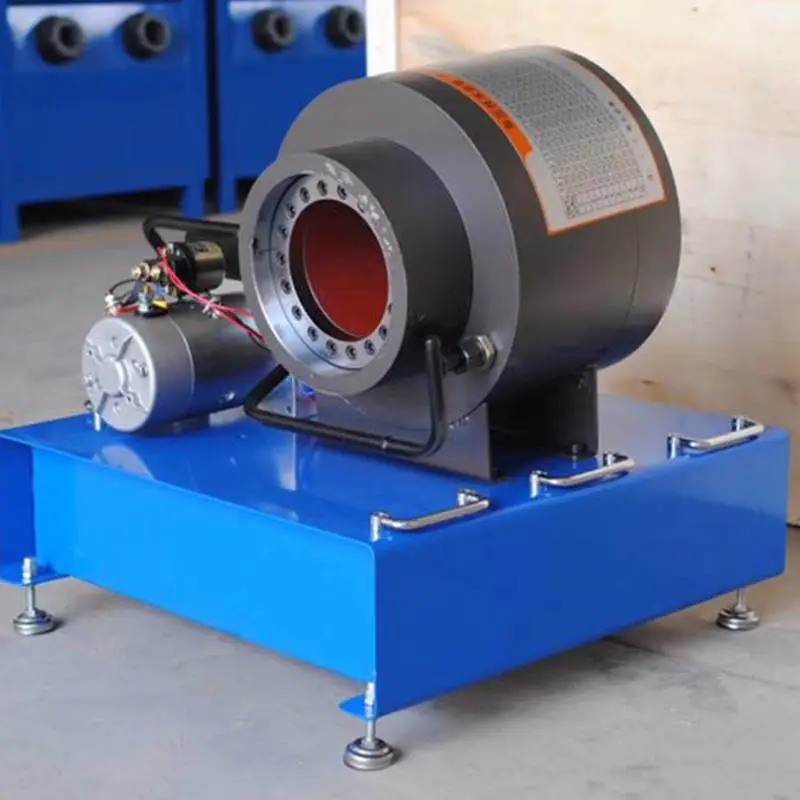

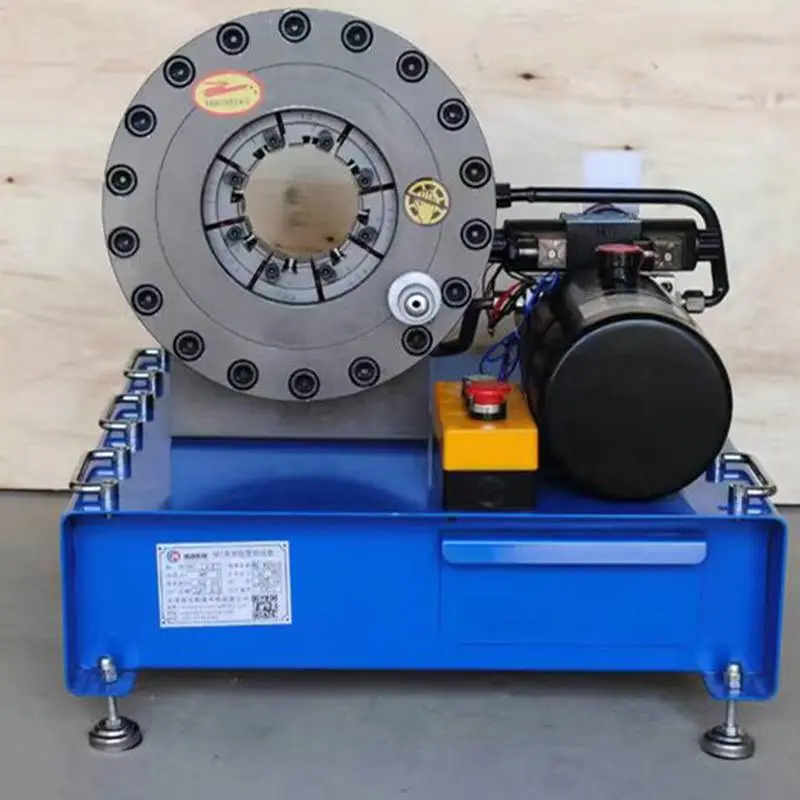

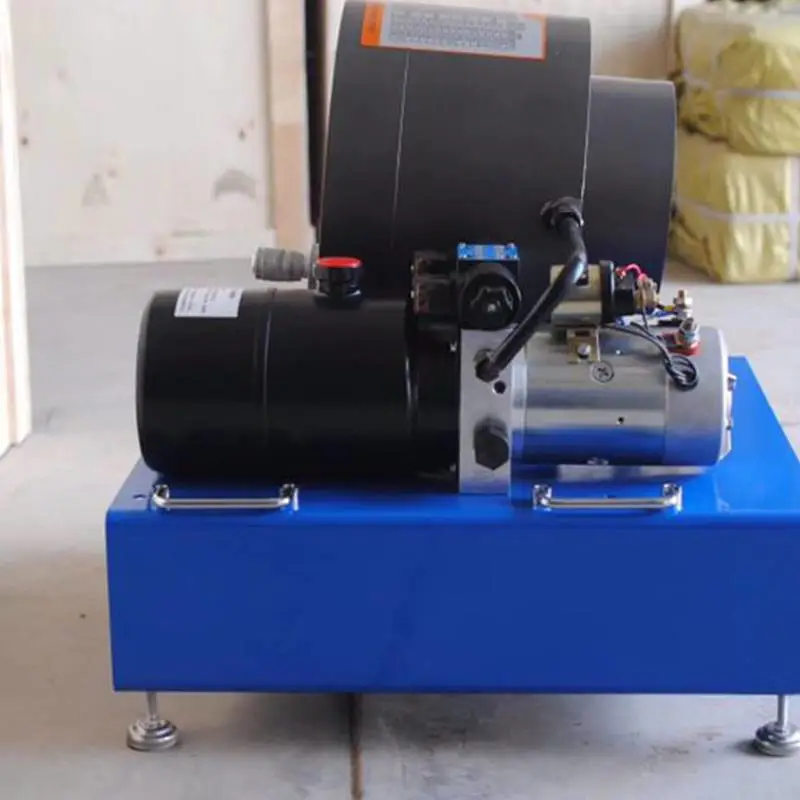

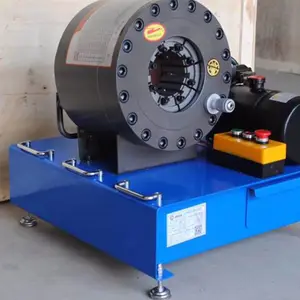

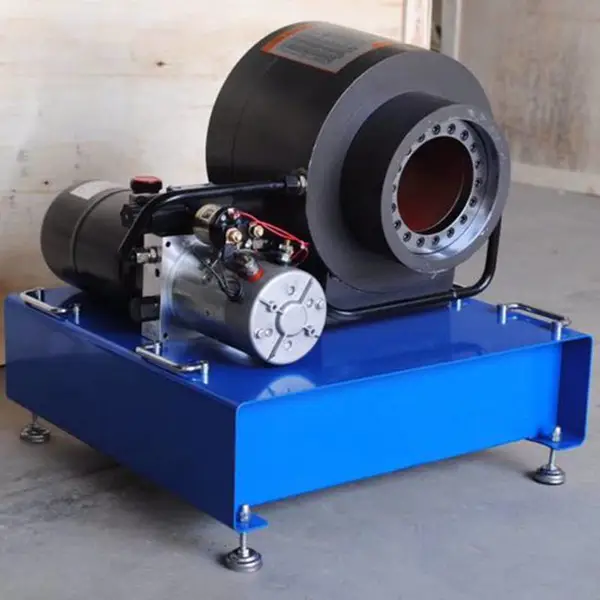

车载式压管机主要技术特征：

扣压钢丝胶管内径：  φ6～φ51mm

 磨具数量：10套CMGK111

标尺精度： 0.01mm

 功    率：   1.6KW

 电    压：   12V/24V

扣压力： 300吨

油泵排量：  5L

外形尺寸：  750*700*700（mm）

重    量：  170Kg

大开口直径：  114mm

车载式压管机工作原理

油泵在电机驱动下，输出液压油,推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩，实现模块对胶管的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，带动上方板向上运动，使模具孔张大，就可以取下扣压好的胶管总成。

车载式压管机安装调试

1.  搬运：机器宜采用叉车搬运。

2.  安装：机器需水平固定于稳固的地基上，并作接地处理。

3.  注油：打开机箱后侧盖，在油箱中加入60升46号抗磨液压油。

4.  接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后打开电源开关，如果机器动作，模具张口增加则电机旋向正确 ，如果机器无动作，则需要将三根火线当中的任意两根对调即可。

5.  压力调整：机器系统大压力为31.5MPa，靠溢流阀调整。顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整好，如需调整溢流阀压力，严禁超过31.5MPa使用本设备）

车载式压管机操作过程

1.打开机器后盖，往油箱中加入大约56升清洁的46#抗磨液压油。

2.将电源线接好，然后打开在机器侧面安装的总开关，如果模具自动产生动作，则说明电机转向正确，如果没有动作，则说明电机反转，应将接线头处的三根火线当中的任意两根对调即可(注意：必须切断电源后方可操作)。

3.机器初次使用时应空扣压10～20次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载运动20-30次，以使油温增高一些，同时可增加机器的使用寿命。
