产品品牌：创特 产品名称：储罐

产品型号： BAW 产品材质：304/316不锈钢

表面工艺：亚光、镜面、喷砂 适用范围：制药、酒类、食品、化工等行业

产品组件：接受定制 产品配件：欢迎咨询客服

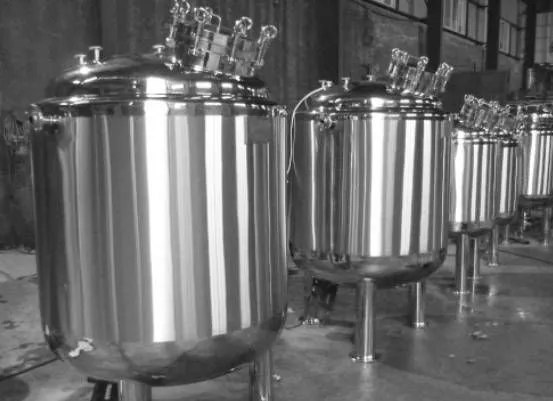

一、储存罐介绍

温州新派机械有限公司生产的不锈钢储存罐为无菌储罐装置广泛应用于乳品工程、食品工程、啤酒工程、精细化工工程、生物制药工程和水处理工程等诸多领域。为新设计的一种储存设备，具有操作方便、耐腐蚀、生产能力强、清洗方便、防震等优点，是在生产中储存，运输的关键设备之一。

二、储存罐结构

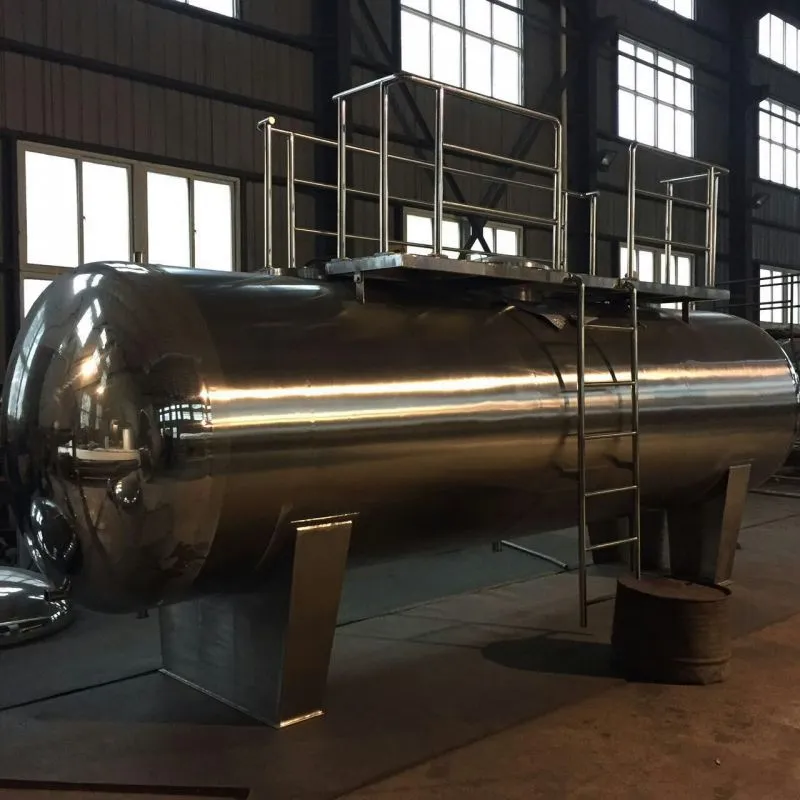

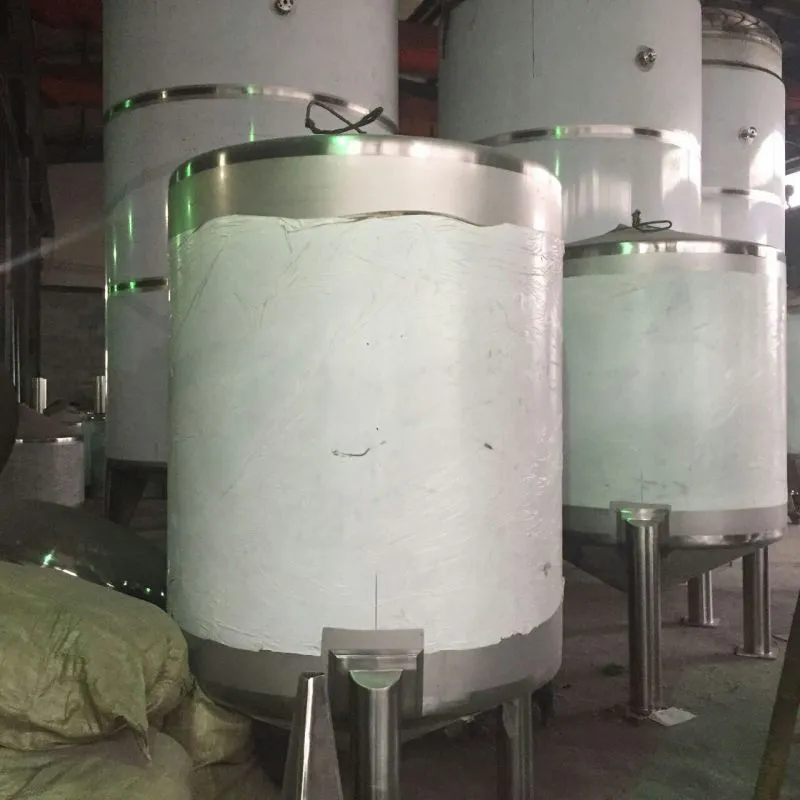

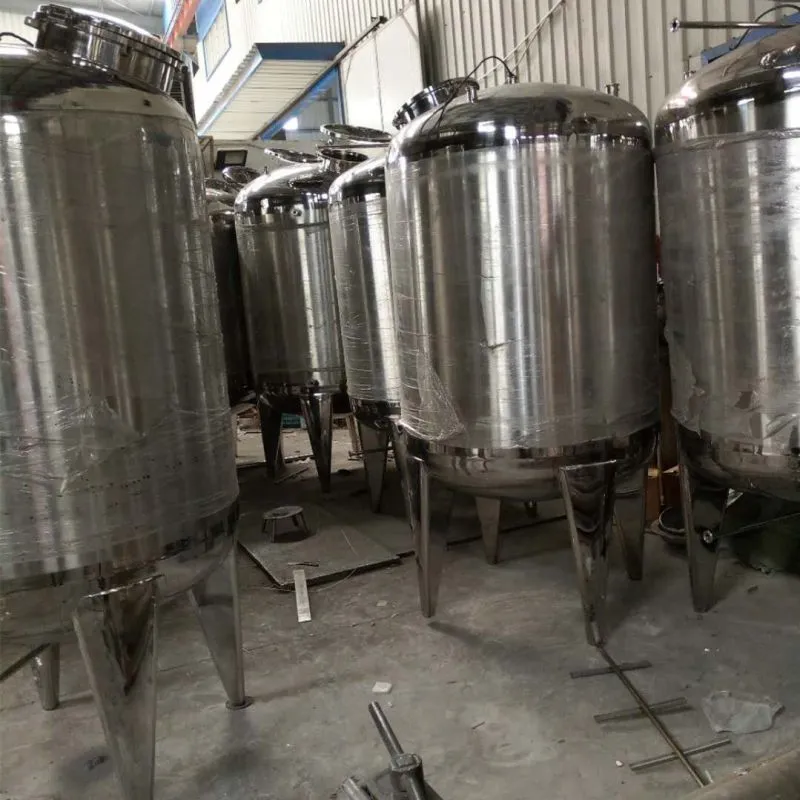

1. 储存罐分为，立式储存罐和卧式储存罐，单层储罐、双层储罐和三层保温储罐。

2. 不锈钢储存罐设备设计合理、工艺***、自动控制，符合GMP标准要求，罐体采用立式或卧式单层或双层结构，可根据用户要求充填保温材料。

3. 根据储存能力不同由50-15000L，储存能力在20000L以上的储罐，建议使用室外储存罐. 材质使用SUS304进口不锈钢制成。

4. 储存罐具有良好的保温性能，罐体附带装置如下： 搅拌机， CIP清洗喷淋头， 人孔， 温度孔， 液位指示器， ***呼吸气孔， 无菌采样口， 进、出料口等。

三、储存罐特点

1、筒体材质：不锈钢304或316L

2、设计压力：0.35Mpa

工作压力：0.25MPa3、

4、筒体规格：见技术参数

5、内外表面镜面抛光，Ra<0.4um

6、其他要求：按设计图纸生产

                           型号：   直径MM   板高MM   总高MM   板厚MM   容积L   额定承受水压力MPA

                           50*126     500          1260        1660            3           300              0.3

                           60*126     600          1260        1760            3           420              0.3

                           70*126     700          1260        1860            3           630              0.4

                           80*150     800          1500         2100           4           1000            0.4

                           100*150   1000        1500        2150            4           1500            0.4

                           120*150   1200        1500        2250            6           2000            0.5

                           140*150   1400        1500        2350            6           3000            0.4

1、本设备是适用于液料在无菌的容器中贮存，所以在生产使用之前，应用洗涤剂

进行清洗，其清洗要注意各种因素来选定，具有压力通过洗缸器进行清洗，并且用

清水也通过该洗皿器重新洗净，分别在底部出料口放完清洗液关闭好各阀门。打开

蒸汽阀，进行杀菌清菌。

2、蒸汽压力不得超过147KPA

3、在消毒时要注意各管道阀门有否泄漏，有漏气的要及时处理，以免在贮料时造

成空气中的细菌侵入。

4、使用完毕后，应及时清洗干净。

不锈钢储罐安全使用注意事项：

不锈钢储罐的使用是非常重要的一个环节，直接关系到产品的性能和质量，因

此，需要我们在使用不锈钢储罐时严格把关。接下来给大家介绍一些使用注意事项。

以下总结了四项应该注意的地方：

1、储罐区应保持整洁，防火堤内应无干草，无油污，无可燃物；排水系统应设水封

井；排水管在防火堤外应设置阀门；油罐放水时，应有专人监护，及时清除水封井内的残

油；区内不应装设非防爆电气设备和高压架空线路；应当按规定设置防火堤，防火堤应保

持完好。

2、储油罐顶部应无油污，无积水。储油罐进出油管线、阀门应采取保温措施；储油罐

顶的透光孔、检尺孔盖、垫片应保持完好，孔盖应盖严密。量油口应装有不打火花的金属

垫片；罐上的呼吸阀、液压安全阀底座应装设阻火器。阻火器每季至少检查一次。

3、应设置防雷防静电接地装置，其接地电阻不应大于10Q。接地点沿罐底边每30m至

少设置一处，单罐接地不应少于两处。每年春季应全面检查防雷防静电接地装置，测试接

地电阻值应符合要求。

4、不应穿化纤服装和带铁钉的鞋上罐。在罐顶不应开、关非防爆电筒。储罐区内油管

线动火、清罐作业应执行行业规定。储油罐着火，应立即报告并停止着火油罐作

业。组织灭火并适时启动应急预案。
