新型氦离子化气相色谱法,该方法利用氦离子化检测器,辅以十通阀中心切割及反吹技术,可实现对变压器油中溶解气体7种组分(H_2、CH_4、C_2H_6、C_2H_4、C_2H_2、CO、CO_2)的分离和测定,与传统气相色谱法比较,新型氦离子化气相色谱法操作简便,检测器的出峰信号值大大增强,检出限分别提高了5~80倍,且无需氢气做辅助气,减少了安全隐患。采用氦离子化气相色谱法测定变压器油中溶解气体,对于及时发现特高压变压器内部存在的潜伏性故障有重要意义。

一、适用标准：

GB/T3634.2-2011《纯氢、高纯氢和超纯氢》  GB/T 14599-2008《纯氧、高纯氧和超纯氧》
GB/T 8979-2008《纯氮、高纯氮和超纯氮》    GB/T 4842-2006《氩》
GB/T 4844-2011《纯氦、高纯氦和超纯氦》   GB/T 17873-1999《纯氖》
GB/T 5829-2006《氪气》                                    GB/T 5828-2006《氙气》
HG/T 3633-1999《纯甲烷》                                GB 10621-2006《食品添加剂 液体二氧化碳》
GB/T 23938-2009《高纯二氧化碳》                 GB/T 28125.1-2011《空分工艺中危险物质的测定》

二、氦离子化气相色谱仪技术参数：

1、检测限（ppb）：

2、温控指标：

• ·  柱    箱：室温上5℃－400℃   精度±0.1℃

• ·  进 样 器：室温上5℃－400℃   精度±0.1℃

• ·  检 测 器：室温上5℃－400℃   精度±0.1℃

• ·  温控数量：八路

• ·  程序升温：八阶

• ·  升温速率：1℃~40℃

• ·  降温速度：7分钟以内（350℃到50℃）

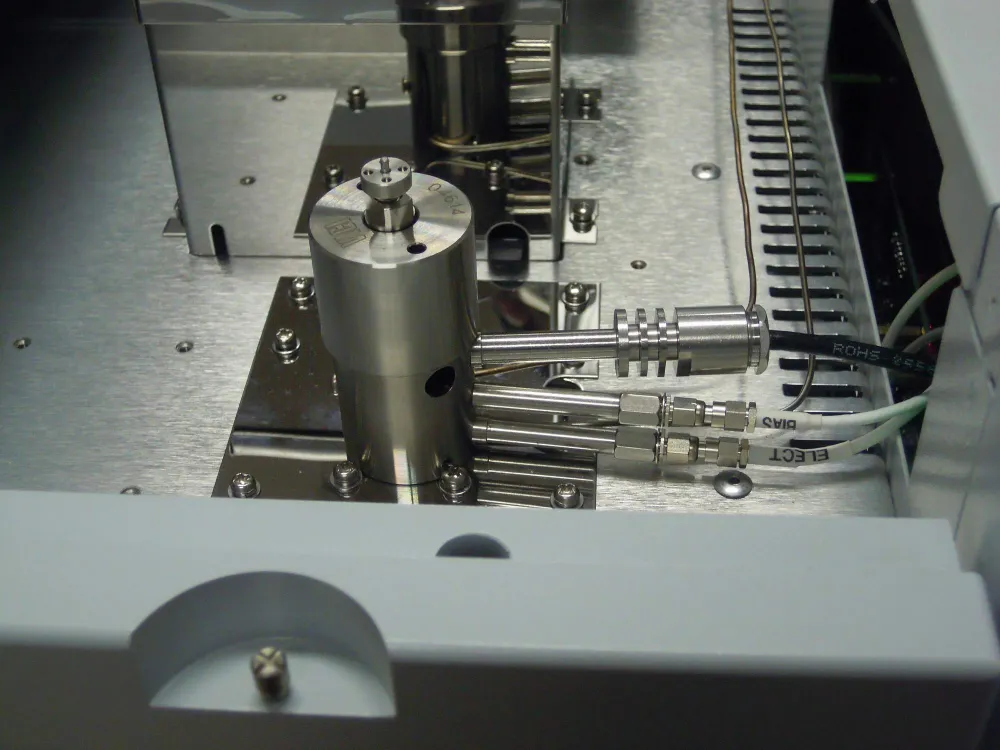

3、氦离子化检测器（PDD）：

•  放电模式：脉冲放电

•  基线噪声：≤0.1mv

•  基线漂移：≤0.5mv/30min

•  检测限：≤1.0×10-10g/ml

4、载气纯化器：

•  可纯化气体：He、Ar、Ne、Kr、Xe、Rn

•  zui大操作压力：1000Psi

•  去除气体：H2、O2、N2、CO、CO2、CH4、H2O、NO、NH3、CF4等

•  残留浓度：≤10ppb

5、工作站性能:

•  通讯接口：RS232/USB接口

•  高精度：24位的高精度A/D

•  分辨率：±1uv

•  输入电平范围：-5mv至+1v

•  采样频率：zui高20次/秒

•  动态范围：106

•  积分灵敏度：1μv?sec

•  线性度：<±0.1%。

•  重现性：0.06％。

6、其他参数：尺寸、重量、电源:

•  尺寸：宽655mm×高500mm×深480mm

•  重量：～48kg

•  电源：220V±22V，50Hz，功率≥2kW

三、系统配置：

（1）GC-9280                      （2）氦离子化检测器（PDHID）
（3）中心切割系统                                     （4）多柱箱系统
（5）氦气纯化器                                         （6）标准气体
（7）色谱柱                                                 （9）氧吸附与还原系统
（10）载气专用减压阀                             （11）无死体积专用取样阀
（12）PR-3000色谱工作站
