电动升降器耐久试验台

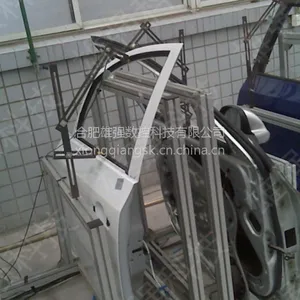

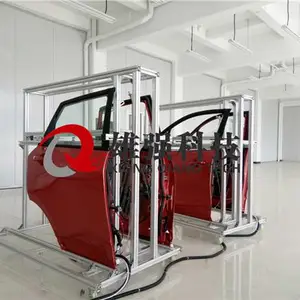

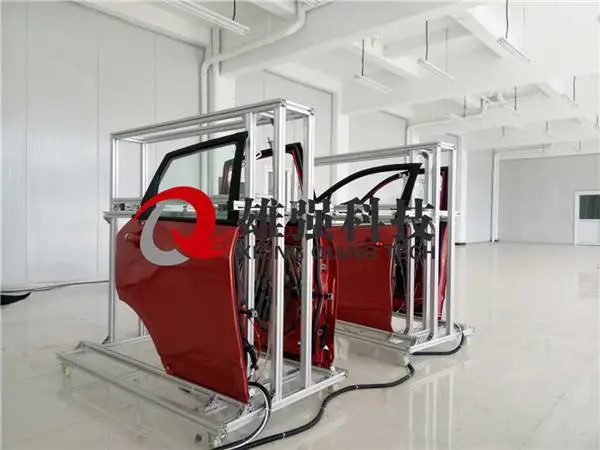

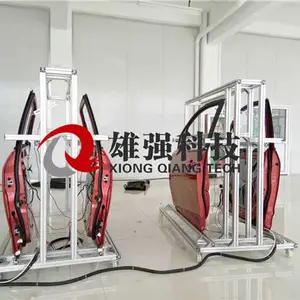

奇瑞汽车实车门玻璃升降器性能耐久试验台

车窗玻璃升降器耐久试验装置

模拟车门玻璃升降器性能耐久试验台

一、功能简述

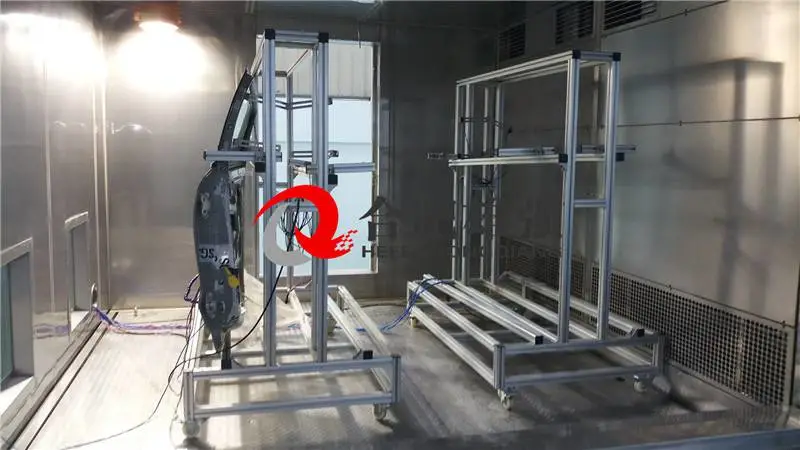

本试验台主要用于绳轮式、叉臂式、单臂式和软轴电动玻璃升降器和手动升降器的常温和高低温耐久性检测。

二、依据标准

QC/T 636-2000(2005)  《汽车电动玻璃升降器》

QC/T 626-2008         《汽车玻璃升降器》

本试验台技术指标符合以上标准中的相关试验条款中的检测要求。

三、产品的技术说明

1、检测项目

1.1检测手动和电动玻璃升降器的机械寿命；

1.2检测电动玻璃升降器的电流特性（工作电流和堵转电流）；

1.3检测电动玻璃升降器的上升、下降速度；

2、试验台的组成结构

2.1试验台组成

试验台台架、手柄驱动机构、试验夹具、试验电源、计算机控制系统和数据处理软件。

2.2试验台布局及外观颜色

计算机控制柜及设备台体分别采用欧标铝合金型材框架组建而成，外观颜色符合工业设计要求，整体美观大方，布局合理。

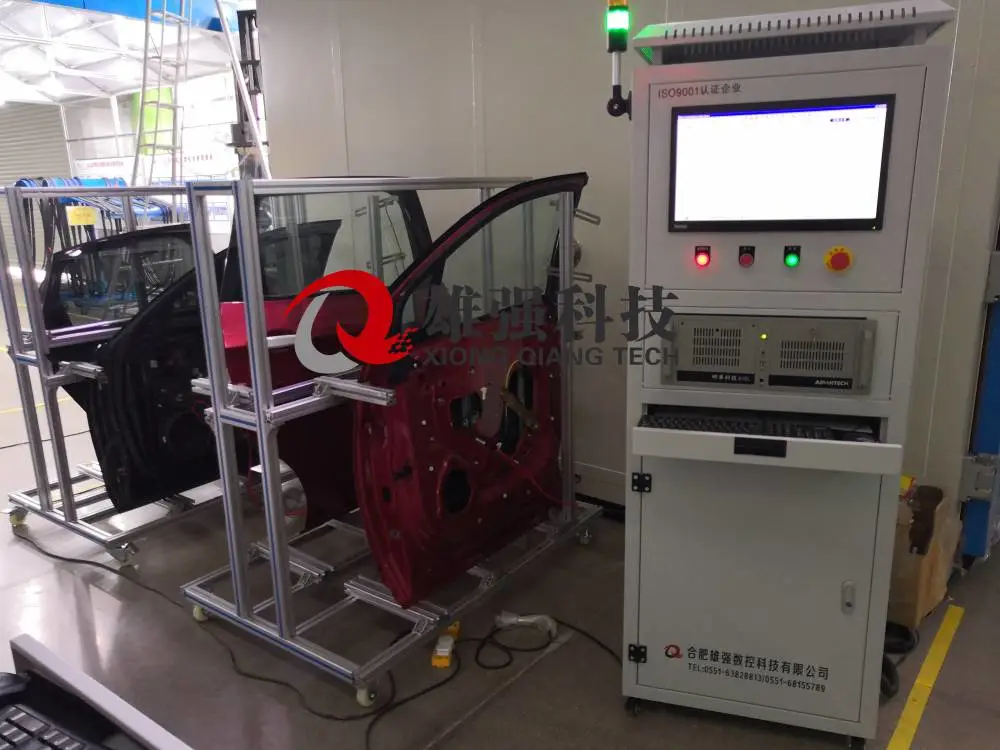

模拟试验台架底部安装有自锁脚轮，可方便自由移动，计算机控制柜和试验台方便分离，计算机与控制电路为一体化设计；显示器放置在桌面上，下部设计有抽屉式键盘拖架；工业计算机放置在键盘下部，两侧面和前后均设计有检修门，可方便检修；键盘的侧边设计有按钮盒，可安装相应的操作按钮；另外控制柜的底部四角安装有自锁脚轮，可以自由的移动和锁止定位。

3、试验台详细说明

3.1 试验台台架机械结构

试验台机械台架部分由阻尼机构、模拟玻璃机构、台体等组成；模拟耐久台外形尺寸：720mm(长)X 580mm（宽）X 1300mm（高）。

◇模拟玻璃机构：采用配重块安装于直线轴承导杆机构上下运行，机械摩擦力小；两端设计有磁粉制动阻尼机构，可对模拟玻璃上升下降时两端的阻 尼进行加载，并安装有力传感器实施加载阻力检测。模拟玻璃重量为定值，通过增减配重调整试验要求的模拟玻璃重量。
