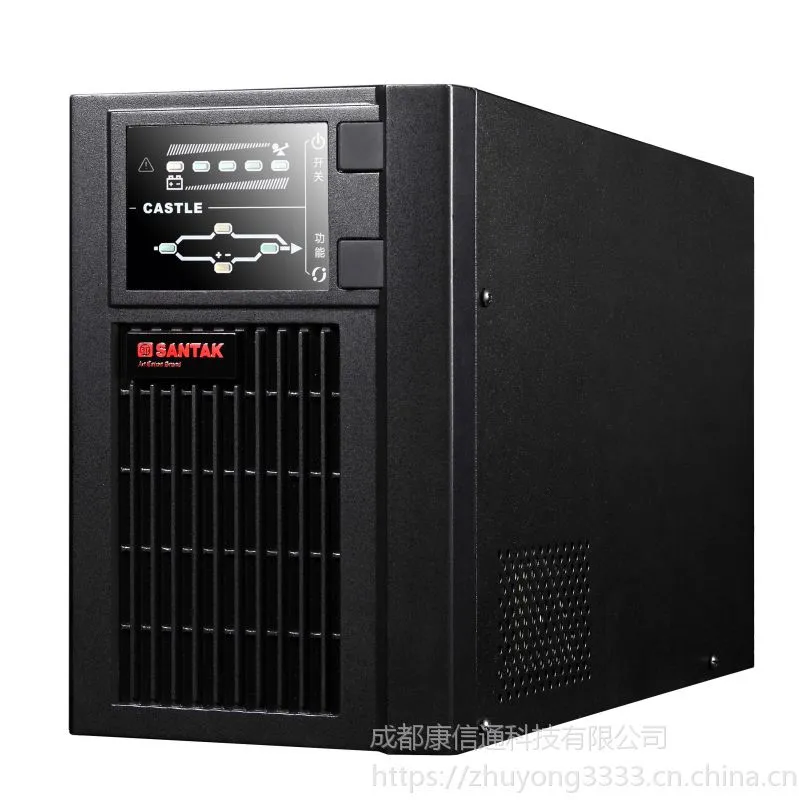

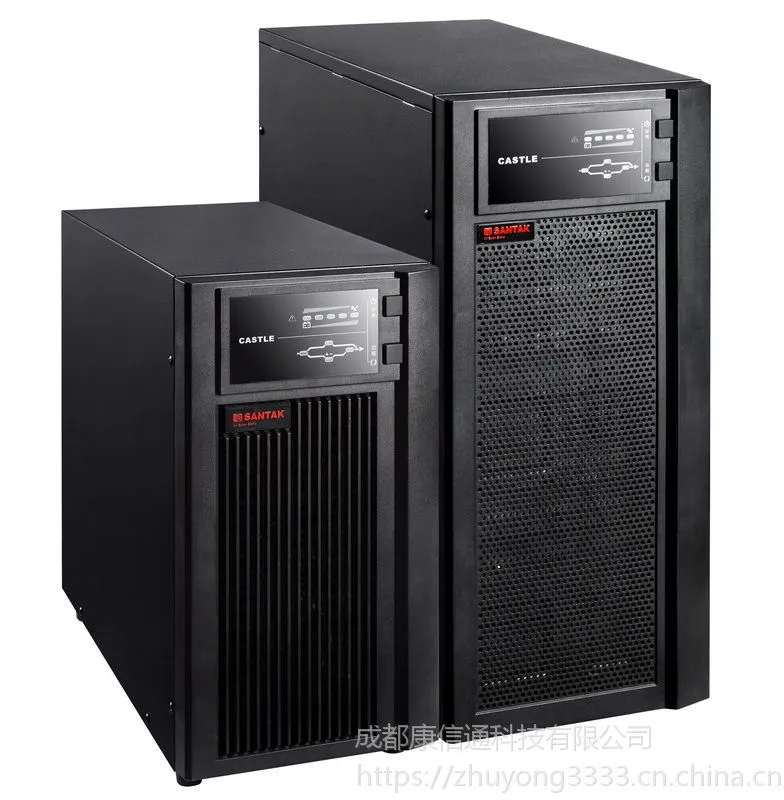

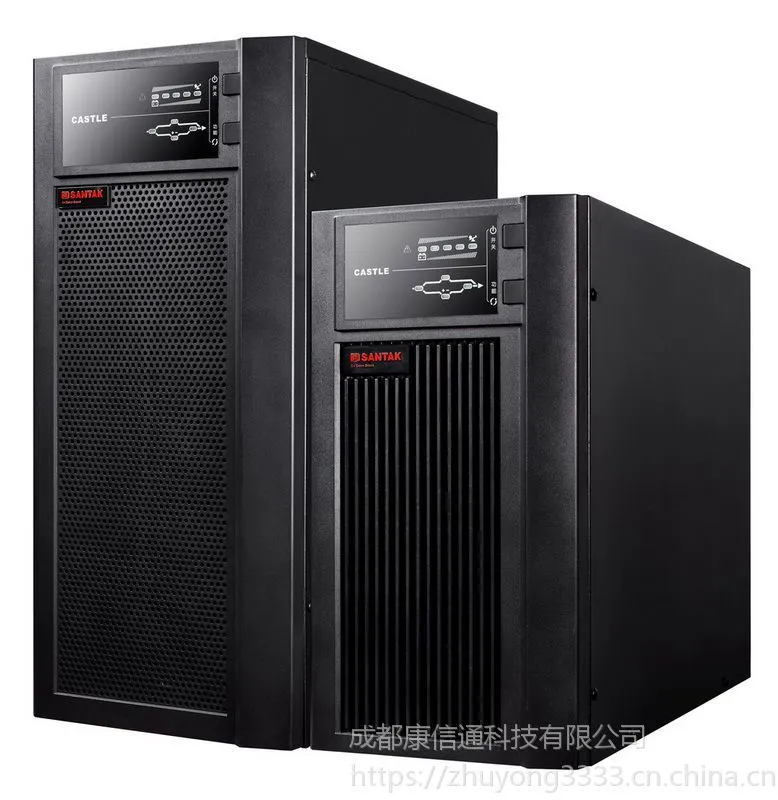

山特C10KS是一款继承上一代城堡系列UPS 的***品质，并在其基础上表现更加出色的双转换在线式UPS。在有效解决9 种电力问题（断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动）的基础上，C6-10kVA大幅提高了其在可靠性、高效性、适应性和灵活性等方面的表现，全方位满足了用户对稳定且不间断电力的需求。同时，其所具备的丰富的可扩展功能，也为满足用户的个性化需求提供了保障。

本系列UPS 是一种***的在线式正弦波不间断供电系统， 可以为您的精密设备提供可
靠、 优质的交流电源。 其适用范围很广， 可以用在电脑设备、 通信系统以及工业自动
控制设备上， 同时还可提供丰富的选配件功能， 满足不同需求。 它的双转换在线式设
计， 不同于后备式UPS。 当市电正常时， 它会对市电进行调整、 滤波， 为您的设备提
供更加优质的电源； 当市电异常或中断时， 它会无时间中断地从备用电池为您的设备
提供优质的后备电源； 在过载或逆变失败情况下， UPS 会转换到旁路状态， 由市电供
电； 若过载情况消除， UPS 会自动转回到逆变器供电状态。
本手册适用于CASTLE 6G系列产品， 包括：
C6K： 内置电池的标准机型。
C6KS： 可外接电池的长延时机型。
C10K： 内置电池的标准机型。
C10KS： 可外接电池的长延时机型。
3C10KS： 三相输入单相输出， 可外接电池的长延时机型。

全新升级  四川UPS电源|四川山特UPS电源|山特四川***代理|四川山特C6KS

全新的功率设计和散热设计。通过使用更强壮的电子器件，更

成熟的DSP 控制技术，来实现提供高可靠性不间断电力的目的

功率因数再次提高

功率因数由0.8 升级至0.9，相比传统UPS，带载量增加28%。
创新的散热设计，体积更小，功率密度更高

更高效率，更强适应性
满载效***达94%，半载时效率即可达到93.5%，ECO 模式下
效率更可高达98%，为您节省了宝贵的能源。
超宽输入电压频率范围（40Hz-70Hz），适应不同的电力环境，
***兼容发电机，为您的设备提供更优质的保障

人性化设计，为您量身定做
***静音设计，正常环境下UPS 运行噪音低达47dB，为您的
设备提供静谧无声的不间断电力供应

* 电流是在UPS输入187V， 输出带额定满载， 充电器满负荷工作的条件下获得。

四川UPS电源|四川山特UPS电源|山特四川***代理|四川山特C6KS

注意： 若UPS被使用在海拔1000m以上， 必须采用递减额定值输出， 降额系数参
见上表。
高海拔地区负载量=额定功率×降额系数（和海拔对应的）
注： 建议UPS输出线不大于10m， 外接通信线、 并机线及温度侦测线等不大于3m， 否
则， 可能需要采取安装限制或附加措施以抑制骚扰。
警告： 本产品用于第2类环境中的商业和工业用途， 可能需要采取安装限制或附
加措施以抑制骚扰。
1. 冗余简介
N+X是目前***的供电结构， N代表总负载所需的最少UPS数， X代表的是冗余的
UPS数， 也就是系统可以同时承受的故障UPS数。 当X越大， 系统的可靠度就会越
高。 对于讲究极高可靠度的使用场合， N+X是方式。
只需加装并机选配件， 即可进行最多3台UPS并联， 来实现功率冗余（N+X） 。
2. 并机安装
并机功能是UPS的选装功能， 用户自行购买并机功能部件后由客服人员为用户安装至
机器上， 并机数量最多是三台， 并机UPS必须独立配置电池。
1) 客服工程师安装并机卡， 连接并机线： 并机卡是并机UPS间的通讯接口， 通过并机
卡， 用并机线将UPS依次相连。

4. 操作说明
1) 一般操作必须遵循单机之操作要求。
2) 并机开机
市电开机： 市电接通后， 只需长按其中任意一台UPS开机， 其他机器将同时开机，
然后同时跳到逆变状态；
电池开机： 先短按每台UPS开机键， 机器建立工作电源， 然后只需长按其中任意一
台机器开机， 其他机器将同时开机， 所有机器将工作在电池模式下。
3) 并机关机
持续按下其中任意一台机器关机键4秒以上（两声有效声音提示） ， 实现并机关
机； 按下其中任意一台机器关机键1秒以上， 4秒以下（有效声音提示） ， 实现单
机关机。
注意： 长按是1秒以上， 短按小于0.5秒。
