PT二次接地保护器的使用方法和PT二次接地保护器的功能介绍

产品执行的技术标准：

F-MS25-PVT/FM产品执行标准是 IEC61643、GB18802.1。主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于电压互感器的二次侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。

产品性能及优点

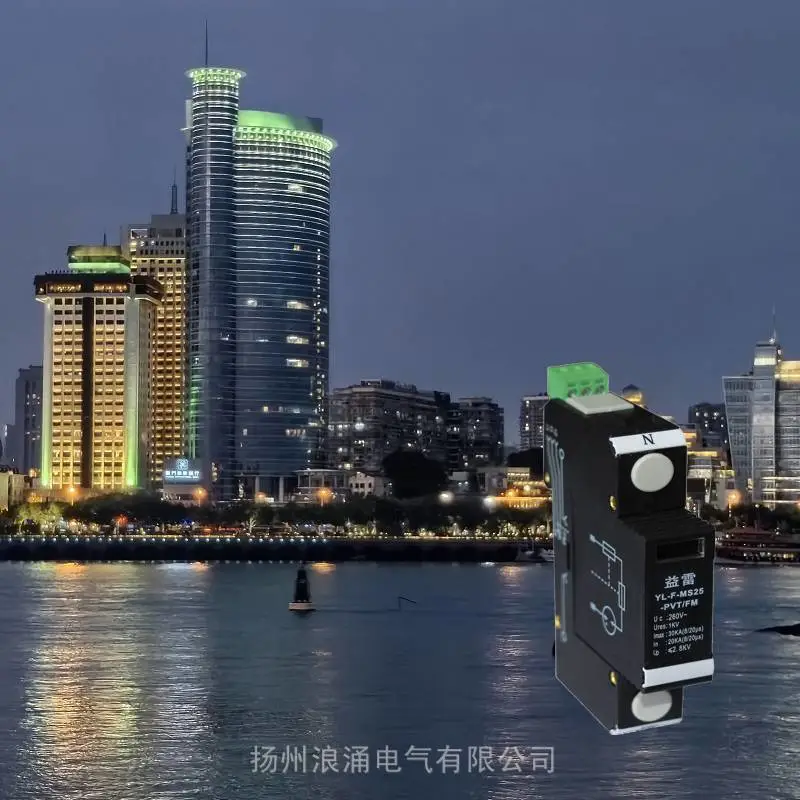

产品一种过电压保护元件，用在电压互感器的二次侧过压保护。根据电力系统对于PT二次接地保护器反措的技术要求：1000V不击穿，2500V可靠击穿。扬州浪涌电气有限公司产品生产的PT中性点接地保护器（也称：PT二次接地保护器），型号：F-MS 25-PVT/FM，品牌为：“益雷”商标的中性点接地保护装置产品完全能***达到要求。

PT二次接地保护器技术参数：额定工作电压100v，动作电压DC1400V，浪涌标称放电电流20kA(8/20?s波形下)，残压≤2500V，电压保护水平≤2800V，阻燃等级为V0等级，保护等级I P20防手触摸，接线线径2.5-16mm2温度范围-40℃～80℃湿度范围90%-95%遥信节点绝缘≥8kV。

电压互感器PT二次接地保护器优点：动作值离散性很小，测试后表现的动作范围在1400V±20%；具备遥信通讯告警输出，也有掉牌指示，脱扣或损坏后值班人员发现及时和清晰；采用密闭式惰性气体作为介质的间隙防雷技术；具备双脱扣保护性能；脱扣动作敏捷可靠；元件损坏迅速呈现开路状态，也就是说是失效模式是开路，不会产生两点接地的问题；放电速度快，相应时间短，小于20μs，绝缘水平恢复快；残压值低；导轨标准化安装，简洁快速，拔插设计，操作灵活。

用途：

当电压互感器一次侧有过电压时，为防止窜入二次侧，在电压互感器的二次侧加装一只电压互感器击穿保险，这样，首先过电压先将二次击穿保险击穿，然后迅速将过电压泻入大地。电压互感器二次侧中性点引出线，先接在电压互感器二次接地保护器上，然后由电压互感器二次接地保护器的接地端口与地连接，这样的接线方式使得电压互感器二次侧中性点不直接接地。

产品的售后服务：

在用户遵守运输、储存及运行条件下，产品从本公司发货日期起，在两年内因质量不良而发生损坏或不正常运行时，本公司无偿为用户修理或更换。

安装使用与维护：

电压互感器二次接地保护器F-MS25-PVT/FM产品应固定安装于35mm导轨上，电压互感器二次接地保护器F-MS25-PVT/FM产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω，遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置，当窗口变为红色，产品故障状态，应立即更换PT二次接地保护器模块。

PT二次接地保护器F-MS25-PVT/FM产品投入运行前应作预防性试验：绝缘电阻试验  用直流1000V摇表测量（均匀转速为120r/min），不应击穿（绝缘电阻不低于100MΩ）；用直流2500V摇表测量（均匀转速为120r/min），应可靠击穿（绝缘电阻不大于10MΩ）。

  注：绝缘电阻试验不建议用电子式兆欧表测量。

包装、运输、储存：

PT中性点二次接地保护器F-MS25-PVT/FM产品包装采用纸盒包装，每个产品均单***内盒包装，内附说明书，几个产品有外包装纸盒，然后是包装用的缠绕膜密封，外箱上一般贴“内有发货单”标签，如发票放在货里加贴“内有发票”标签。

PT中性点二次接地保护器F-MS25-PVT/FM产品装卸时应小心轻放，避免碰箱和冲击，在运输时严禁与酸碱等腐蚀性物品放在同一车厢内运输。

产品应贮存在空气流通和相对湿度不高于85%的仓库中，不能有雨水侵入。

以上是PT二次接地保护器的使用方法和PT二次接地保护器的功能介绍，扬州浪涌电气有限公司产品生产的PT中性点接地保护器（也称：PT二次接地保护器），型号：F-MS 25-PVT/FM，品牌为：“益雷”商标的中性点接地保护装置产品完全能***达到电力系统对于PT二次接地保护器反措的技术要求的要求。欢迎放心选用！！
