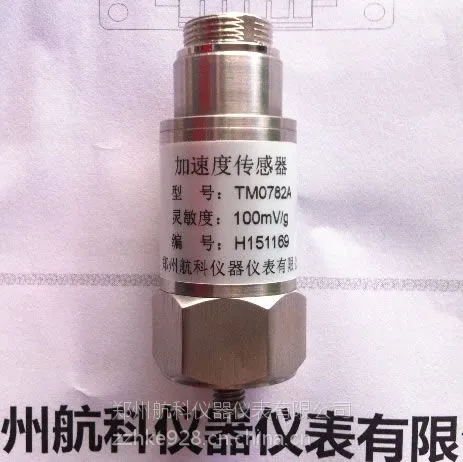

加速度传感器使用手册

一、简介

    加速度传感器是由内置加速度式加速度敏感元件及放大、滤波、积分等主要电路组成，采用+24VDC 4~ 10mA恒流源供电，输出偏置电压11VDC左右，它可测量从0.1HZ到5kHz 的50g 以内的加速度量或从5HZ 到5kHz 的50mm/s 以内的速度量。加速度传感器具有频率范围宽、动态范围大、坚固耐用、可靠性强、稳定性好、安装方便以及抗干扰能力强等优点。

二、应用范围

  加速度传感器广泛应用于各行业设备运行状态监测。设备运行时的振动量是估量设备运行是否正常的重要指标。加速度传感器与本公司生产的振动监测仪配套使用，可输出振动加速度、速度、位移信号值。

三、技术指标

量  程: 可达50g

灵敏度: 3.94mV/mm/s. 3.98mV/mm/s. 4mV/mm/s 或100mV/g 可选

非线性:<5%

频  响: 灵敏度加速度量0.1~ 5kHz (-3dB)

        灵敏度速度量5~ 5kHz (-3dB)

使用温度: -30~ +80°C

供电方式：24Vdc 4~ 10mA 恒流源供电

输出方式: 航空插头

可承受冲击100g

工作温度: -40°C~ 85°C

四、安装方式
1.安装说明:
   安装底座由M10X1螺栓与被测点机壳联接在被测点打一个M10X1的安装孔深8mm左右，用M10X1      的螺栓将变送器与安装孔旋紧即可。非M10X1螺栓只要提供开孔尺寸亦可。
2.接线说明:
现场只需将引出的两芯屏蔽电缆按要求接线即可:
端子1 (棕色线): 接仪表IN
端子2 (蓝色线): 接仪表COM
屏蔽线: 接仪表屏蔽
