模块灯管与石英套管的安装步骤

（1）、首先装入电线焊插座，然后在（锥管接头）螺纹管头孔内装入一个顶套管环形圈及两个O型密封圈。

（2）、将已经装入灯管的石英套管，从另一端螺纹管头孔穿过，先在石英套管上装入一个螺丝管头压盖（通孔的）和一个碗形密封圈，套在石英套管上距管口约50mm处。

（3）、将灯管插座插入灯管的插脚上,然后将石英套管插入锥形接头的孔内(必须穿过两个O型密封圈和套进顶套管环形圈上)，再拧紧压盖(手感适可而止)。.

（4）、在石英套管的尾端(不开口的一端)套上一个碗形密封圈，再拧紧压盖(不通孔的压盖)，(手感适可而止)。

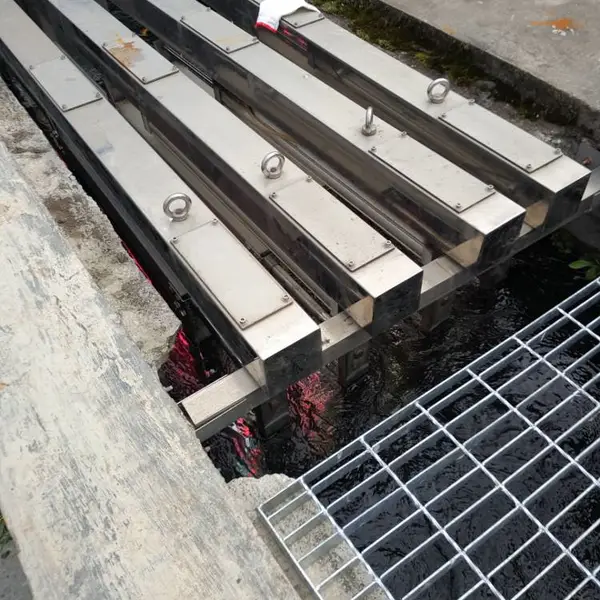

5、模块安装简易方式

将模块整机放在水渠槽内，用4个螺丝固定在水槽上平面上，要求模块中心与水渠槽中心重合。

6、运行与维护

（1）、按规定电源电压运行，检查供电电压是否符合要求，每相电压在180V~220V以内，***镇流器和灯管工作正常。

（2）、在正常水位，使灯管全部浸在水中

（3）、合上电源开关，再合电路电源开关，模块即送电运行。

（4）、合模块空气开关时，检查该模块电子镇流器LED指示灯是否正常发亮。有异常应进行检查。

（5）、如发生故障声光报警信号，及时进行排除，先关闭电路电源开关，解除报警，再根据报警指示灯指示的模块号，检查相应的模块所配镇流器LED指示灯是否亮，更换故障镇流器及紫外灯管。（先试更换镇流器）

（6）、更换灯管时，需将模块吊起，先将故障灯管两端的锁帽拧开，取出石英套管，（注意不要丢失密封件）取出故障灯管，更换取出的故障灯管

（7）、起吊和更换管时，必须格外小心不要碰坏玻璃器件。

（8）、电控柜，紫外排架模块等金属构件，安装时必须做好安全接地。

（9）、设备运行时，电控柜的散热风机要***正常运转，电控柜保持良好的散热效果。

（10）、如发生某路自动开关跳开，可能是该路模块密封漏水，电路受潮引起漏电开关动作，应检查更换相应模块密封，***其密封严实。

7、注意事项：

（1）、严禁频繁启动紫外线杀菌仪，特别是在短时间内，以确保紫外灯管寿命。

（2）、检查灯管时，应注意保护眼睛不被伤害。

7)主要部件详细说明与参数

1、系统总体结构与材质概述

(1)紫外线消毒系统中所有与水接触的金属为316L,不与污水接触的金属为304。

(2)整个系统中灯管插座，供电插座及紫外灯电线敷设均封闭在紫外灯模块组件内，故不会暴露于污水和紫外光水中。

(3)暴露于含紫外光的水中的组件为灯模块组件框架、石英套管密封O圈(抗紫外橡胶)、石英套管(SiO₂)、清洗框架(316L)、清洗圈为抗紫外橡胶，其材质均为防紫外光之材料。

(4)紫外灯管置于石英套管内，可以保护紫外灯管。石英套管完全浸于明渠中，所有的紫外灯管的电极均完全浸没于污水中，灯管的正负电极由污水自然冷却，***灯管的正负两极在同温下工作。

(5)设备的零部件、备品备件均按设计公差值进行加工，同一产品的零部件可互换。
