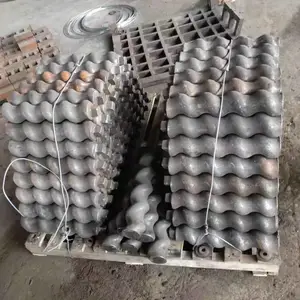

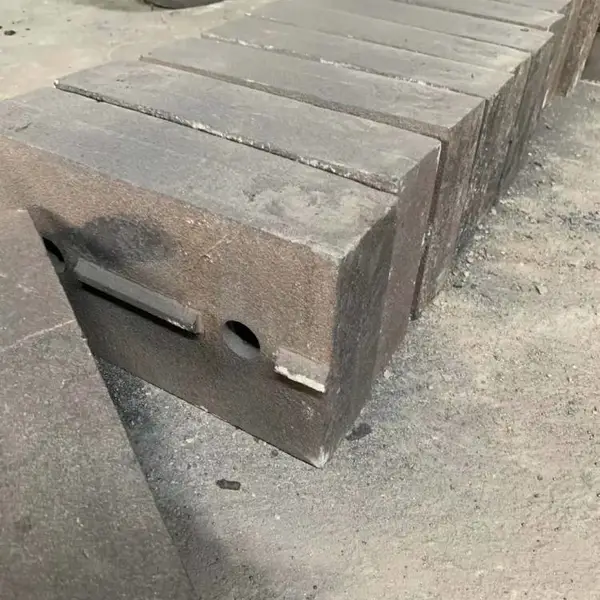

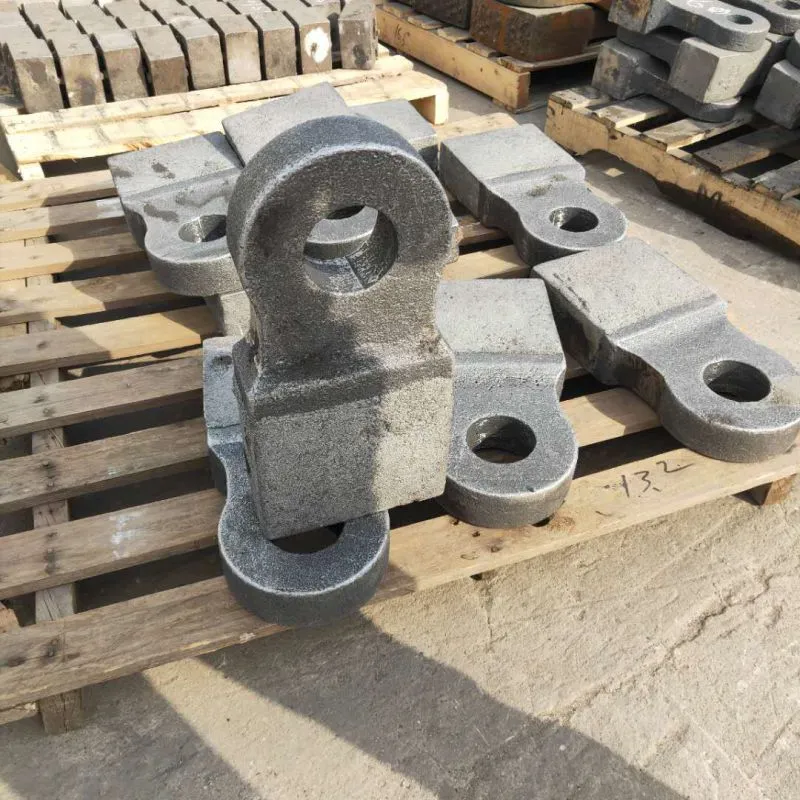

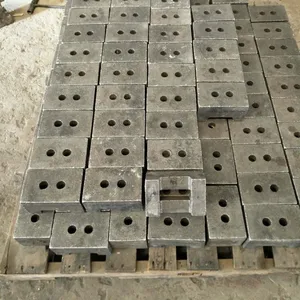

材质特点：高铬铸铁板锤、锤头等铸造备件经适当的合金化和相关工艺措施，可使整个断面的硬度达到58HRC以上，磨损过程中都会保持高硬度和高的耐磨性能。
工艺技术
工作面采用定向凝固的工艺手段，使M7C3型碳化物垂直分布于工作面，在韧性不降低的情况下，宏观硬度和碳化物的显微硬度都得到一定的提高。
适用范围
适用于制作冲击载荷较低的、形状较为简单的耐磨备件。
化学成分 Chemical component
牌号
Grade
化学成分（质量分数）% Chemical component
C
Si
Mn
Cr
Mo
Ni
Cu
S
P
BTMCr15 2.0~3.3 ≤1.2 ≤2.0 14~18 ≤3.0 ≤2.5 ≤1.2 ≤0.06 ≤0.10 BTMCr20 2.0~3.3 ≤1.2 ≤2.0 18~23 ≤3.0 ≤2.5 ≤1.2 ≤0.06 ≤0.10 BTMCr26 2.0~3.3 ≤1.2 ≤2.0 23~30 ≤3.0 ≤2.5 ≤2.0 ≤0.06 ≤0.10 1：允许加入微量V、TI、Nb、B和RE等元素。2：可根据板锤的重量、厚度、规格，选择牌号和具体的成分范围 力学性能 Mechanical Property牌号Grade表面硬度 Surface Hardness
铸态或铸态去应力Casting condition
硬化态或硬化态去应力处理Harded condition软化退火态Softening annealing conditionHRCHBHRCHBHRCHBBTMCr15 ≥46 ≥450 ≥58 ≥650 ≥41 400 BTMCr20 ≥46 ≥450 ≥58 ≥650 ≥41 400 BTMCr26 ≥46 ≥450 ≥58 ≥650 ≥41 400 1：洛氏硬度值（HRC）和布氏硬度值（HB）之间没有***到对应值，因此，这两种硬度值应独立使用。2：铸件断面深度40%处的硬度应不低于表面硬度的92%
