华分赛瑞SR-S2000型焦炉煤气氧含量在线分析系统

SR-S2000型焦炉煤气氧含量在线分析系统是专门为电捕焦器气体成份在线连续检测O2含量而精心设计配套的一种电器仪表设备。它集机、电、仪于一体，具有较高的可靠性、的传感器、***的测量技术和精良的取样预处理相结合，组成了功能完善、***、维护量小、操作简便、使用寿命长的过程分析系统。系统采用了国际***的取样和预处理技术进行净化和处理焦炉煤气中的焦油、煤粉尘、水汽和、硫化氢等腐蚀等物质，确保了分析仪器的长期在线运行。与同类产品相比具有狠高的技术优势和性价比优势。

适用范围：
本装置适用于各类电捕焦器及各类炉型煤气管线内氧含量测量，通过对氧含量的自动分析，实现设备的安全联锁控制。
 分析控制装置的组成及功能
该装置为机、电、仪一体化成套分析控制装置。整套装置由分析机柜组件（内部包括样品净化处理单元、控制吹扫单元和分析校对单元等）和安装在工艺管线上的专用取样装置组件组成。
专用取样装置：本安型防爆。为全不锈钢级样品净化处理单元。针对焦炉煤气所含有害成份***复杂的这一恶劣工况，采用国际***的涡旋管制冷除焦油、除、除水汽和粉尘过滤技术达到取样净化初级处理的目的。

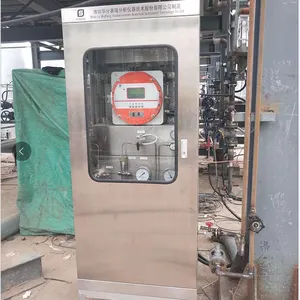

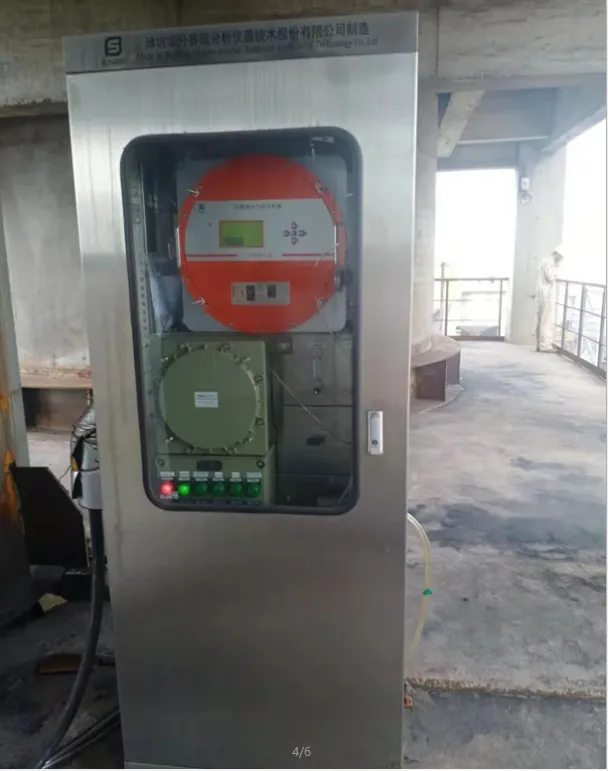

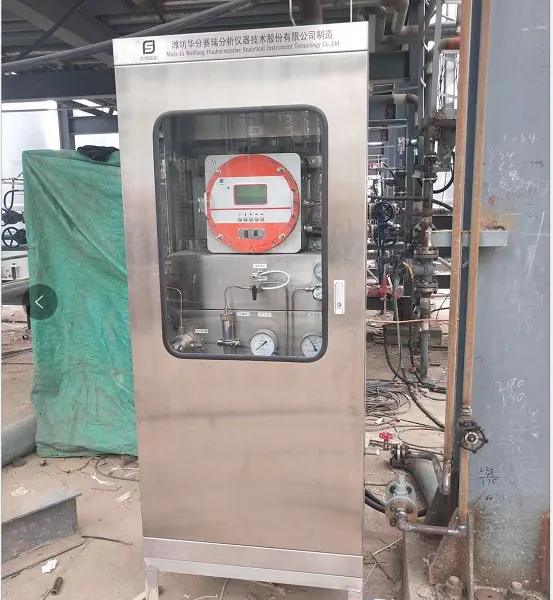

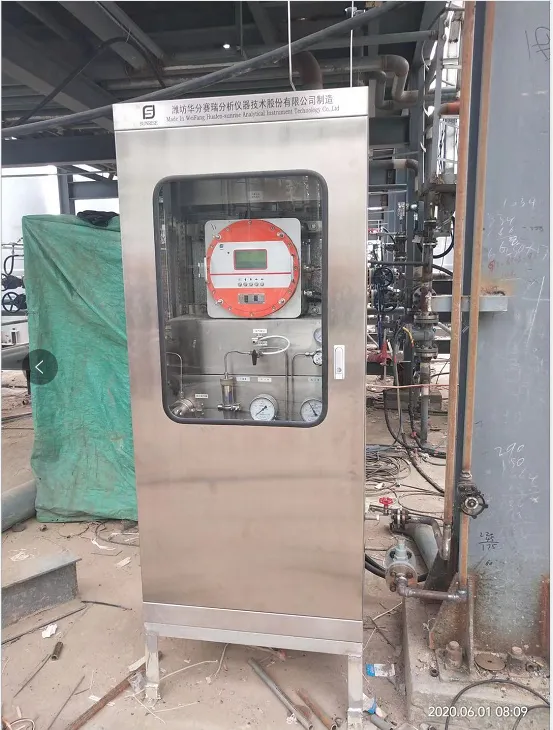

分析柜组件：分析柜采用正压充气防爆结构式。 分析柜内包含以下单元：
预处理单元：由特殊液体过滤器（洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由***耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保焦炉煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。

分析控制联锁单元：由氧分析器完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超进行报警和联锁。

技术参数：
取样点位置：焦炉煤气电捕焦器出口
分析参数： O2（可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异）
测量范围： O2：0-2%（当达到1%O2输出报警节点信号，自由设定）
被测煤气温度：40～60℃
含尘量：微量
含水量：中等
含焦油量：少量
其他腐蚀成份（S O2）：少量
结晶物（萘）：少量
管道压力：微正压
