产品介绍PRODUCT INTRODUCTION

产品信息

• 产品类别：橡胶软接头

• 品牌：弘创

•


• 材质：三元乙丙

• 用途：消防 管道泵阀专用

• 加工定制：是

• 产地/厂家：河北弘创橡塑

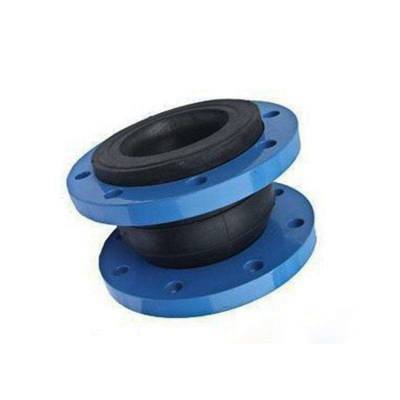

产品实拍图THE PRODUCT MAKING PLANS

橡胶软接头产品广泛应用于水、电、化工、船泊系统，主要性能耐压高、弹性好(可轴向、横向角向位移)降噪音、质量轻、减震动、安装方便、使用灵活、便于拆换维修，同时具有耐酸、耐碱、耐油等特点。主要有JGD型和KXT型等几种该产品由内外层胶、帘布层和钢丝圈组成管状橡胶件，经高温、高压硫化成型后再与金属法兰或平行接头松套组合而成。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

橡胶接头一般由内胶层、织物增强层(增强层有多层刮胶锦纶帘子布)、中胶层、外胶层、端部加固金属环或钢丝圈，经高温、高压硫化成型后，与金属法兰或平行接头松套组合而成的复合橡胶管。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点，可降低管道的振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用。耐磨、耐油等功能。

基本分类

1.按使用性能分为通用、特种、耐热三大类。

通用类:适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。

特种类:适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

耐热类:适用于输送温度高于80℃的水

2.按结构形式分为单球体、双球体、三球体、弯头球体，,风压盘管体等。每种形式又可分同心等径、同心异径、偏心异径三类。

3.按外形分为:

同心同径、同心异径、偏心异径。

3.按产品与管路的连接形式可分为法兰连接、螺纹连接和卡箍连接、螺纹管法兰连接等。

4.按工作压力分:

0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六个等级。

性能特点

1、体积小、重量轻、弹性好、安装维修方便。

2、安装后可吸收管道震动产生的横向、轴向、角向位移;不受管道不同心，法兰不平行的限制。

3、安装后可降低管道水泵等震动产生的噪音，吸振能力强。

4、内无缝高压橡胶接头，在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀，提高了使用寿命。

应用领域

本品由于可曲挠橡单球体胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等各个品种，适应多种介质和环境。

产品细节图PRODUCT DETAIL DRAWING

更多角度展示产品

更多角度展示产品

更多角度展示产品

更多角度展示产品

产品包装PRODUCT PACKAGING

使用说明

1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。

2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。(如:管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。瞬间压力>1.6MPa时，应选用2.5MPa的接头)。

3 当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

4 连接橡胶接头的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。

5 可曲绕橡胶接头正常适用介质是温度在0-60℃的普通水，特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应的特耐材料橡胶接头，不可盲目串用或通用。

6 可曲挠橡胶接头使用在水泵进出口时，应位于近水泵一侧，与水泵之间应安装金属变径接头，且安装在变径的大口径处。

7 当管道位移量≥接头的补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的扰曲位移和偏差状态，更不能超限度(伸缩、位移、偏转等)，使用具体安装数据见下表。

8 高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

9 安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝口接头应使用标准扳手匀力拧紧，不要用加力杆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。

10 橡胶接头在初次承受压力(如:安装试压等)后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

11 使用或储存橡胶接头，应避免高温、臭氧、油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁曝晒、雨淋、风蚀。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。
