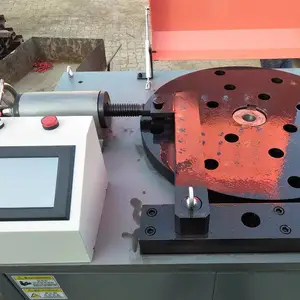

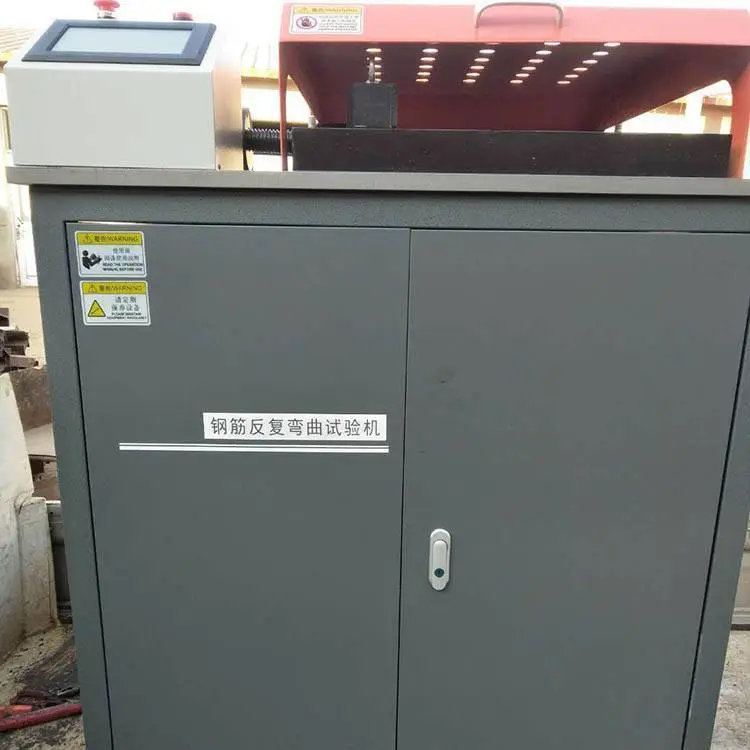

钢筋弯曲试验机是对钢筋进行冷弯试验和平面、反面弯曲试验的设备。其主要技术参数符合GB/T1499.2-2007《钢筋混凝土用钢管第2部分：热轧带肋钢筋》和YB/T5126-2003《钢筋平面反向弯曲试验方案》以及***10065：1900中有关冷弯试验和平面反向弯曲试验的规定和要求。此设备是钢厂和建筑单位检验钢管的弯曲性能的理想试验设备。CMGK111

钢筋弯曲试验机具有结构紧凑、操作简单，弯曲角度显示直观，容易维修，运行平稳、安全、噪声低等特点。

钢筋弯曲试验机的工作原理：采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当时验机工作盘转至所设定的角度时，经逻辑电路控制，使制动电机断电停止转动。

钢筋弯曲试验机安装

在稳定的基础上安装，其水平面度误差应不大于0.5/1000；

供电电源白色为零线应为三相四线制，50Hz、380V电源。

钢筋弯曲试验机由以下部分组成：

1、机架；2、工作台；3、工作盘；4、压紧装置；5、摆线针轮减速机（包括制动电机）；6、电气部分；7、附件部分

钢筋弯曲试验机使用方法

启动：合上设备总电源，按下电源开关，设备加电，电源指示灯亮，设备进入待机状态，可通过按键对设备参数设定和工作控制；

正弯设定：按下“+/正弯”键约2秒钟后松开，设备将进入正弯设置状态，正弯设定LED的个位闪烁，按“+/正弯”可增加角度，按“—/反弯”可减小角度，个位设置好后；按下“移位”键，正弯设定LED的十位闪烁，如个位方式设置正弯角度的十位数据；按下“移位”键，可同样设置正弯角度的百位数据；超过5秒钟不对键盘进行操作，将退出设置状态，系统对设置值保存；

反弯设定：按下“—/反弯”键约2秒钟后松开，设备将进入反弯设置状态，反弯设定LED的个位闪烁，按“+/正弯”可增加角度，按“—/反弯”可减小角度，个位设置好后；按下“移位”键，反弯设定LED的十位闪烁，如个位方式设置反弯角度的十位数据；按下“移位”键，可同样设置反弯角度的百位数据；超过5秒钟不对键盘进行操作，将退出设置状态，系统对设置值保存；

手动正弯：按下“手动正弯”键后，设备将进行正弯运行，松开“手动正弯”后，设备停止正弯；

手动反弯：按下“手动反弯”键后，设备将进行反弯运行，松开“手动反弯”后，设备停止反弯；

自动正弯：按下“自动正弯”键后，设备将进行自动正弯，运行至设定的正弯角度或到达极限位置，设备停止正弯；

自动反弯：按下“自动反弯”键后，设备将进行自动反弯，运行至设定的反弯角度或到达极限位置，设备停止反弯；

停止和清零：按下“停止/清零”键，如果正在“自动正弯”或“自动反弯”运行，设备将自行停止；且同时角度清零，一次试验作业开始时，应按下此键对系统清零；

急停：当设备异常或紧急情况下，按下“急停”键，设备将切断控制回路电源，系统紧急停车，该功能在紧急情况下使用，不作停机使用；

停止：试验结束后，按下电源开关，电源指示等灭，拉下设备总电源，试验结束。

钢筋弯曲试验机技术参数

弯曲钢筋Z大直径：Φ6-Φ40mm

正向弯曲角度0-180°内任意设定

反向弯曲角度0-180°内任意设定

工作盘转速≤20°/S

电动机功率1.5kw

机器外形尺寸1000×750×1200（mm）

机器重量1000kg
