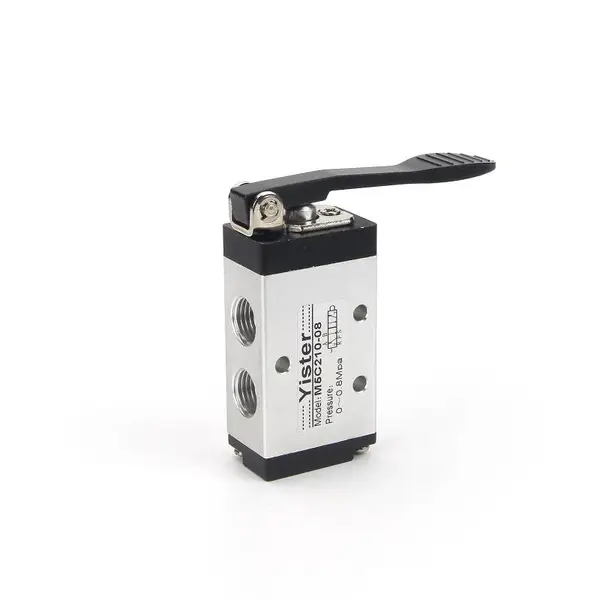

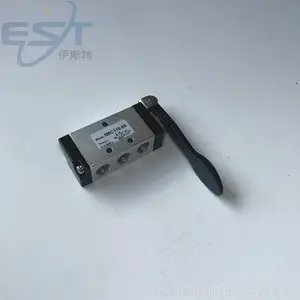

一 M5C110-06/M5C210-06/M5C210-08长手柄手动开关机械阀型号含义：
    M5C210-08表示（M5表示二位五通机械阀，C表示按钮头是长手柄型，210表示阀体的大小是200系列/110表示是100系列，08表示接管口径是2分/06表示接管口径是1分），它的特点是：排气口位于本体上，便于安装消声器，降低噪音，M5B,M5L,M5L系列换向所需外力由外部机构提供，可使用于位置检测或行程开关。

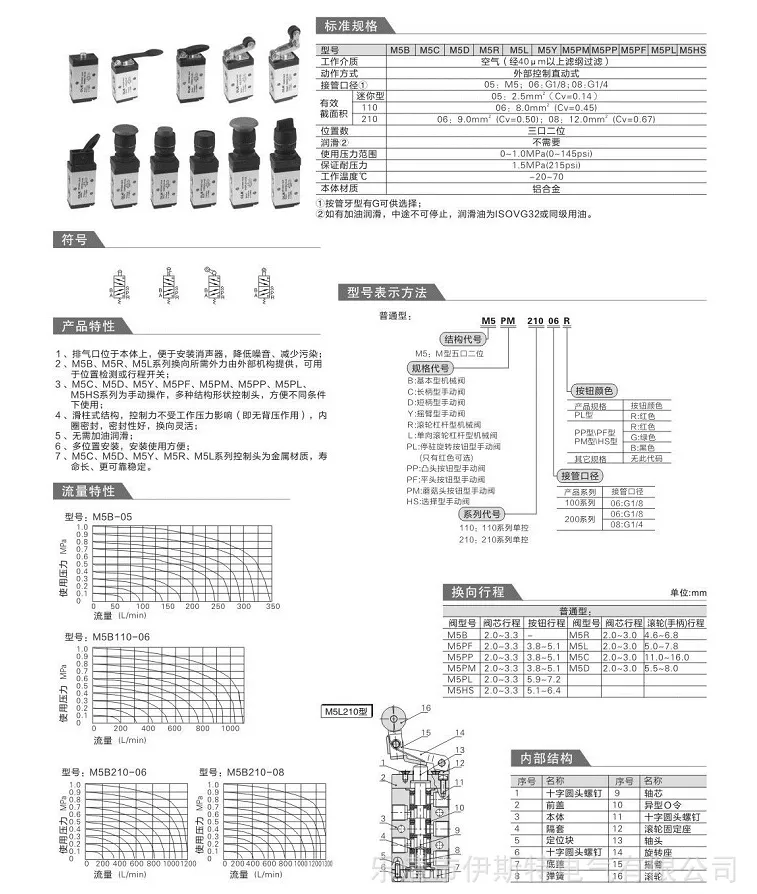

二 标准规格：

1.型号：M5C110-06  M5C210-06  M5C210-08

2.工作介质：空气（经40um以上滤网过滤）

3.动作方式：外部控制直动式

4.接管口径：-06是G1/8(1分） -08是G1/4（2分）

5.有效截面积：110-06 8.0mm?（CV值是0.45）  210-06 9.0mm?（CV值0.5）210-08 12.0mm?（CV值 0.67）

6.位置数：二位五通

7.润滑：不需要

8.使用压力范围：0~1.0Mpa（0~145psi）

9.***耐压力：1.5Mpa（215psi）

10.工作温度：-20~70°C

11.本体材质：铝合金

三 产品特性：

1.排气口位于本体上，便于安装消声器，降低噪音，减少污染；

2.M5B,M5L.M5R系列换向所需外力由外部机构提供，可用于位置检测或行程开关；

3.M5C,M5D,M5Y,M5PF,M5PM,M5PP,M5PL.M5HS系列为手动操作，多种结构形状控制头，方便不同条件下使用；

4.滑柱式结构，控制力不受工作压力影响（即无背压作用），内密封圈，密封性好，换向灵活；

5.无需加润滑油；

6.多位置安装，安装使用方便；

7.M5C,M5D,M5Y,M5R,M5L系列控制头为金属材质，寿命长，更可靠稳定。

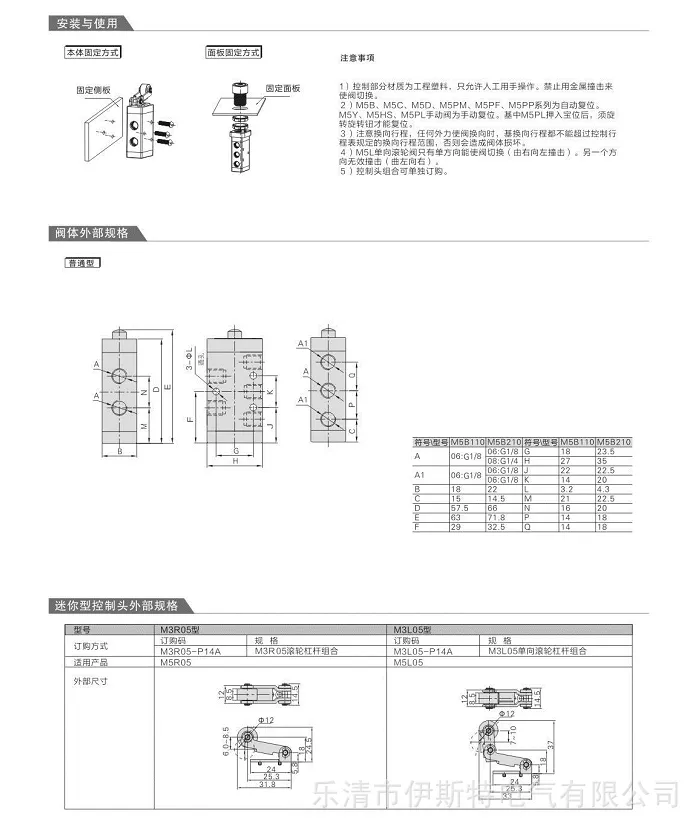

四 安装与使用：

本体固定方式和面板固定方式。

五 注意事项：

1.控制部分材质为工程塑料，只允许人工用手操作。禁止用金属撞击来使阀切换；

2.M5B,M5C,M5D,M5PM,M5PF,M5PP系列为自动复位，M5Y,M5HS,M5PL为手动复位，其中M5PL押入宝位后，须旋转旋钮才能复位。

3.注意换向行程，任何外力使阀换向时，基换向行程不能超过控制行程规定的换向范围，否则会造成阀体损坏。

4.M5L单向滚轮阀只有单方向能使阀切换（由右向左撞击）。另一个方向无效撞击（油左向右）

六 图片格式描述：
