低价供应试验三头研磨机 XPM120*3玛瑙研磨制样机 商检研磨分析设备

石城县浩鑫矿山机械制造厂是一家机械及行业设备的企业，是经**相关部门批准注册的企业。本厂可为用户提供项目设计，工艺流程设计，标准和非标准产品设计及生产。

本厂主要生产有破碎设备、制砂设备、选矿设备、磨粉设备和实验室选矿设备五大系列产品: 摇床,跳汰机,螺旋溜槽,浮选机,螺旋分级机,球磨机,搅拌槽,给料机,给矿机,振动筛,破碎机,砂泵,磁选机,水力分级机,水力旋流器,打砂机, 实验室砂泵,实验室摇床,实验室螺旋溜槽,实验室浮选机,实验室球磨机,实验室破碎机,实验室磁选机,实验室调浆桶,研磨机,真空过滤机,制样粉碎机等产品,另可根据客户要求定做各种型号的选矿机械设备等成套选矿设备，适用于选铁、铜、金、银、铅、钨、钼、锰等有色金属矿及萤石、石英石等非金属矿,广泛应用于冶金、矿山、化工、建材、煤炭、耐火材料、学校等行业。

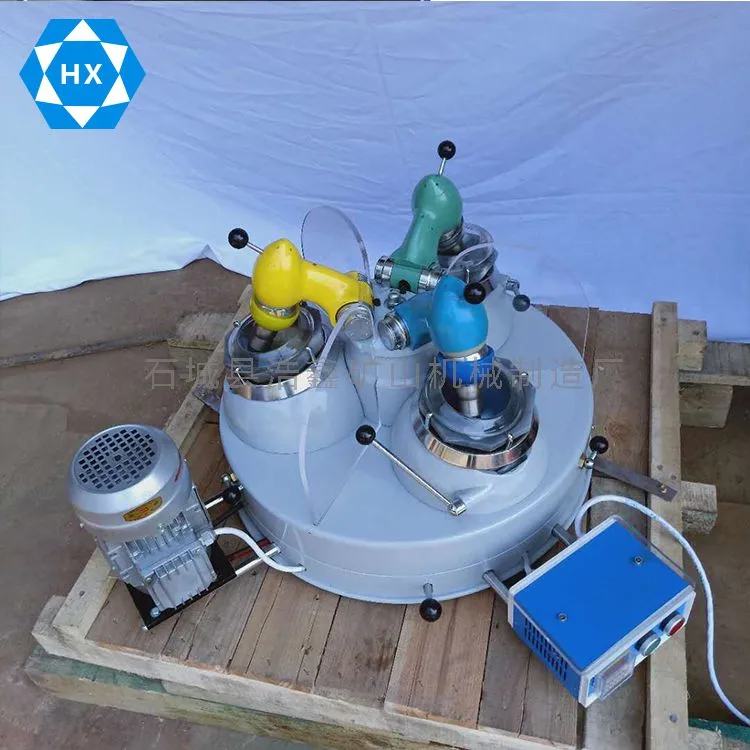

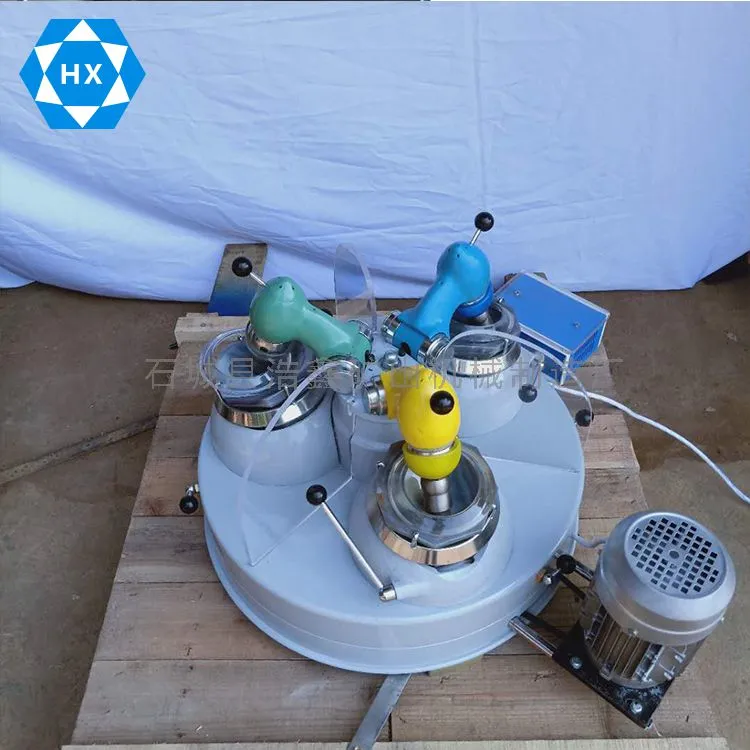

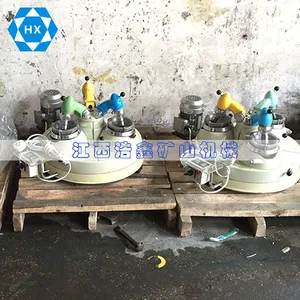

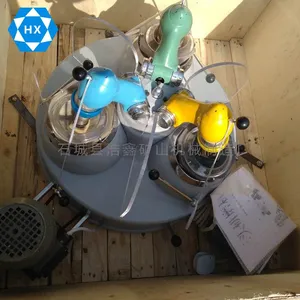

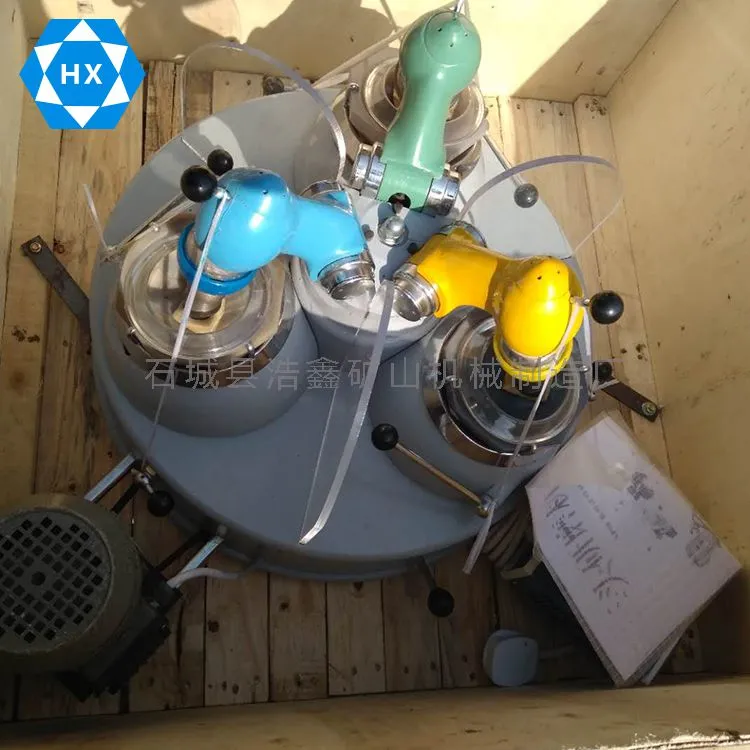

XPM- Φ 120 × 3 型三头研磨机 产品概况：

XPM- Φ120×3三头研磨机是一种干法磨细分析样品的研磨设备，主要供冶金、建材、化工、煤炭、水电、商检、地质等部门实验室磨细分析样品之用，也可以供有关方面作为磨细一般少量物料之用。

产品结构及原理：

本机结构主要由三套磨头、离盒器、研钵支座、及定位器等总装组成。 　　磨头、研体支座和离合器互成 120 °均匀地安装在转座上，转座的轴承中，在底座正面装有接料支板及电器，左方装有电机。当离合器接通时，电机通过皮带轮，齿轮轴，万向节带动磨头旋转。齿轮轴的另一头和研钵支座的齿轮啮合。由于研棒的正转和研钵的同向自转产生相对滑动，借磨头的自重产生压力磨细物料。 　　离合器是常闭干式磨擦离合器。 　　磨擦离合器的结合和脱开是靠杠杆绕支钉的上下摆动实现的，杠杆上抬时，弹簧被压缩，磨擦片与齿轮脱开。杠杆下移时，弹簧复位，磨擦片与齿轮端面贴面贴合，从而传递动力。 杠杆的上下移动靠操纵手柄实现。手柄在图示右边时，离合器贴合，逆时针旋转到左边时，装在转盘里的轴靠偏心作用推动销子，翘起杠杆的调节螺丝，杠杆向上摆动，将离合器脱开。在使用过程中，当磨擦损时，可松开螺帽，向下调节调整螺丝。 　　由于每一对研具都有单独的离合器操作，因此三对研具的运动互不影响，即可同时工作，也可使其中一对或二对工作。 　　磨头结构见，当动力由离合器万向节传来时，由锥齿轮轴，锥齿轮带动轴旋转，由于偏心作用，轴带动轴承座及其上的研棒座，研棒绕轴作旋转运动。 　　磨头压力的调节是靠调节盘簧的松紧来实现的。 　　由于旋转臂两侧装有两根轴，这两根轴分别装在轴承座的轴承上，固定在座盖，因此旋转臂可绕轴的轴心线旋转，为了调整磨头压力，在左右轴承座的外侧均装有一根盘簧它的一端上，另一端卡在轴上。当松开半园头螺钉，如果朝着研磨中心离开方向旋转盖，则盘簧收紧，磨头的压力可适当减少，反之，则磨头的压力可适当增加。用户可根据不同研磨对象自行调整，出厂时盘簧调整到减轻磨头压力的状态。 　　研钵支座的结构，当动力由齿轮传来时，摩擦轮带动摩擦环，从而使研钵旋转。另外轴承座通过轴铰接于研钵支座横孔中，当抬起磨头，取下钵罩，操纵手柄，则研钵随同轴承座绕轴旋转，以便倒也已磨好的物料。 　　定位器的结构，轻轻按一下手柄套，轴承座从转盘的定位槽中退出，以便换位，当转盘转到所需位置时，轴承座嵌入转盘槽中实现换位。 　　平时操作者一般坐在设备正面接料架处，操纵开关，离合器手柄和定位手柄即可对三对研具依次进行操作。 　　为了适应磨细多种物料的要求，三对研具间设有隔板，以防样品互相混杂。 产品应用范围：

各大科研机构、大中专院校实验室用。

产品规格及技术参数：
