简介

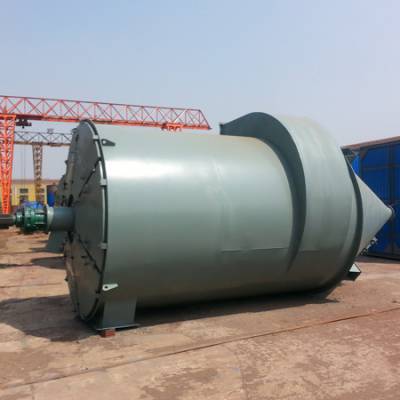

ZC型机械回转反吹除尘器采用圆形体结构受力均匀，抗爆性通好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。

用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15克/米3前面应加一级旋风除尘器。(对于粗核粉尘可酌性放宽)。

工作原理

　含尘气体于切向进入过滤室上部空间。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋转落入灰斗，小颗粒粉尘弥散于过滤室袋间空隙从而被滤袋阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排出。随着过滤工况的不断进行，阻留于滤袋外表的粉尘逐渐增多，气流通过的阻力逐渐加大，当达到设定阻力极限值时，由自控装置开启反吹清灰机械进行清灰。

组成结构

ZC回转反吹除尘器由以下四部分组成：

上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

下箱体：包括定位支承架、灰斗、星型卸灰阀、支座。

反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

反吹风旋臂由置于顶盖上的减速器驱动，反吹风机落地安装，通过中心管与旋臂连接对于三、四圈布置的滤袋，旋臂设分圈反吹装置。

特点

ZC型机械回转反吹扁袋除尘器主要特点

1、壳体按旋风除尘器蜗壳型进口设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀、抗爆性能好。

2、采用了设备配套的高压风机反吹清灰，不受使用场合气源条件的限制，易损件少，维护简便、运行可靠、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充分利用空间、占地面积小。

3、采用梯型扁袋在圆筒体内布置，结构简单紧凑，过滤面积指标高。在反吹风作用下，梯形扁袋振幅大，只需一次振击，即可抖落积尘、有利于提高滤袋寿命。

4、用除尘器的阻力作为信号，可自动控制回转反吹清灰，视入口浓度高低，自动调整清灰周期。

5、本设备上盖分为多块，可随意打开，换袋、维护非常方便。

6、本设备经几次设计后，入口浓度不必限制在15克/m3。即使150克/m3也不必增加旋风除尘器。具有旋风除尘器的功能，但是不存在旋风除尘器的阻力。虽然本设备增加成本费用，售价不会提高。

7、除严寒地区外，本除尘器可室外露天设置，不用建造除尘器间。

由于回转反吹扁袋除尘器设计合理，结构简单，运行可靠，维护方便，几乎无易损件，与其它型袋式除尘器相比，综合性能具有优越性。

ZC型机械回转反吹扁袋除尘器性能及选用说明

1、回转反吹扁袋除尘器所需过滤面积按下列公式计算

F=L/60V(平方米)

公式中：L通过除尘器的过滤风量(立方米/小时)

V过滤风速(米/分)

2、过滤风速的选定

对于过滤温度高(80＜T≤120℃)。浓度高、颗粒细的含尘气体，建议按低档负荷运行，采用过滤风速V=1.0—1.5米P分，选用A型规格。

对于过滤常温(t≤80℃)，浓度低，颗粒粗的含尘气体，建议按负荷运行，采用过滤风速V=2.0—2.5米/分，选用B型规格。
