| 型号：X13W | 品牌：上海京蝶 | 材质：球墨铸铁 |
| 连接形式：螺纹 | 订货号：914566651 | 加工定制：否 |
| 货号：914566651 | 公称通径：DN50mm | 结构形式：自封式 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：放水 | 类型(通道位置)：二通 | 适用介质：水 |
| 规格：DN50 | 是否跨境货源：否 |

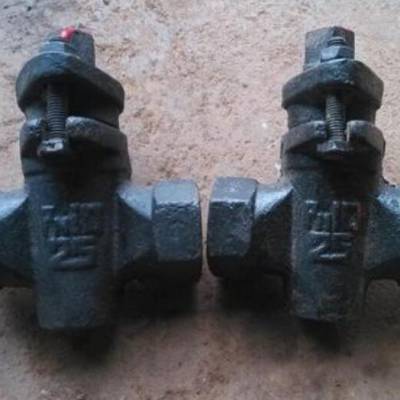

上海精工冠龙京蝶阀门X13W铸铁内螺纹二通旋塞阀DN50 65 80 100
一、内螺纹二通旋塞阀 产品概述
本公司的X13W内螺纹二通旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。X13W内螺纹二通旋塞阀主要优点：适用于经常操作，启闭快、轻便。流体阻力小。X13W内螺纹二通旋塞阀结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。
二、内螺纹二通旋塞阀 主要性能规范
| 型号 | 公称压力 PN(MPa) | 试验压力PS(MPa) | 适用介质 | 工作温度 （℃） | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X13W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0(P/R) | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
三、内螺纹二通旋塞阀 主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X13W-1.O | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根 柔性石墨 |
| X13T-1.0 | 铸铁 | 铸铜 | 铸铁 | |
| X13W-1.0T | 铸铜 | 铸铜 | 铸铜 | |
| X13W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | |
| X13W-1.0R | 钼二钛 | 钼二钛 | 钼二钛 |
四、内螺纹二通旋塞阀 主要连接尺寸
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||
|---|---|---|---|---|---|---|
| L | □s | □s1 | h1 | H | ||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
