| 加工定制:是 | 类型:管式换热器 | 品牌:智飞暖通 |
| 传热方式:混合式换热器 | 型号:HQS-65-10 | 流道截面积:0.04m2 |
| 重量:55kg | 用途:蒸汽加热水 | 规格:HQS-65-10 |

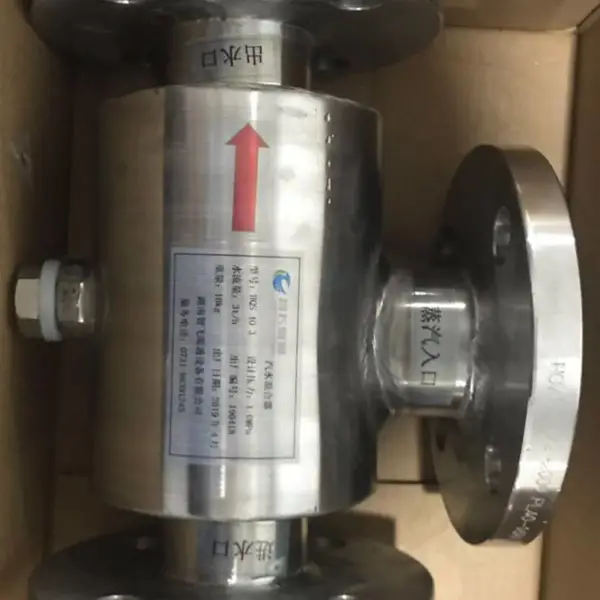

一、HQS汽水混合加热器 概述
HQS汽水混合加热器是一种装设于管道上直接式加热设备,具有热效***、噪声低、安装简单、不占空间等特点,广泛应用于采暖、空调及生产工艺水加热系统。
HQS汽水混合加热器结构如图所示,核心部件为拉法尔喷管,从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出,生产热水。蒸汽和水在高速流动中混合,无噪音、无振动。
二、HQS汽水混合加热器 外型尺寸
HQS | -40-1.2 | -40-2.5 | -65-4.5 | -65-7 | -65-10 | -125-16 | -125-25 | -125-35 | -250-60 | -250-105 | -250-165 |
额定流量(m3/h) | 1.2 | 2.5 | 4.5 | 7 | 10 | 16 | 25 | 35 | 60 | 105 | 165 |
设计压力(MPa) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
净重(kg) | 8 | 8 | 15 | 15 | 15 | 50 | 50 | 50 | 200 | 200 | 200 |
运行重量(kg) | 8.5 | 8.5 | 16 | 16 | 16 | 58 | 58 | 58 | 260 | 260 | 260 |
噪声(dB) | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 | ≤65 |
A(mm) | 240 | 240 | 360 | 360 | 360 | 660 | 660 | 660 | 1200 | 1200 | 1200 |
B(mm) | 105 | 105 | 130 | 130 | 130 | 170 | 170 | 170 | 300 | 300 | 300 |
C(mm) | 105 | 105 | 130 | 130 | 130 | 220 | 220 | 220 | 450 | 450 | 450 |
水侧法兰(DN) | 40 | 40 | 65 | 65 | 65 | 125 | 125 | 125 | 250 | 250 | 250 |
汽侧法兰 (DN) | 40 | 40 | 65 | 65 | 65 | 125 | 125 | 125 | 250 | 250 | 250 |
三、HQS汽水混合加热器 选型参考
HQS汽水混合加热器可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用加热器。
1、汽水混合加热器未通入蒸汽时,额定流量下,水头损失为5mH2O,通入蒸汽后,水头损失可按1mH2O考虑;
2、蒸汽压力大于水压0.05MPa以上;
3、汽水混合加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
4、汽水混合加热器适宜安装在水泵的吸水侧。
四、HQS汽水混合加热器 安装与使用
1.汽水混合加热器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;
2.汽水混合加热器前后装设阀门、压力表及温度计,以便于观察和调节加热器工作状况;
3.汽水混合加热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。

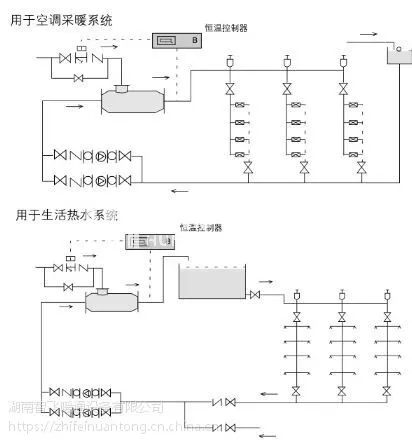

五、HQS汽水混合加热器典型应用
湖南智飞暖通设备有限公司位于中国散热器和汽水混合器***工业生产基地——长沙,主要从事翅片管散热器、汽水混合加热器、蒸汽暖风机、热水暖风机、板式换热器等工业厂房、车间供暖设备研发、设计、生产和销售。公司前身是建于1999年的长沙暖通设备厂,通过近20年的兼并和重组,依托长沙理工大学科研优势及长沙雨花环保科技产业园地理位置和政策吸引,智飞暖通于2019年2月公司迁入长沙(中南)企业总部基地,公司现有员工50余人,其中各类专业技术人员15人,长沙理工大学特聘高工2名,车间拥有多台数控锯床、数控剪板机,液压数控折弯机,车床、冲床及钻床,焊接机等中小型设备。 智飞暖通设备广泛应用于工业建筑、化工、电力、制药、食品、造纸等工业领域及民用***酒店生活热水加热、采暖通风系统、烘干等空气加热和冷却系统,截止2018年底,智飞暖通累计服务客户超过10000家,成套设备超过100000台套,获得客户一致好评。智飞暖通坚持“质量不妥协,客户是朋友”的经营理念,努力为社会各行各业提供优质产品和售后服务。智飞价值观“换热创造价值”,智飞愿景“创造工业暖通换热设备***股”,智飞使命“帮助客户提供合适的解决方案”,智飞人才观“能者上,平者让,庸者下”,未来,我们都是追梦人,我们都在努力奔跑。
