EchoTouch? 本质安型
超声波液位计
适用于腐蚀性液体储罐或污水槽
这些非接触式传感器提供了一种可靠的液位测量解决方案，可应用于常温储罐、日常供应
罐、进料罐、小型***罐或机器、污水槽和中和罐。
为何超声波
有些液体特性会引起接触式传感器失灵，
或需要对其进行持续维护，包括液体有腐
蚀性，污垢，涂层，结垢等液体，但超声
波液位计不受这些因素影响。如果储罐中
无泡沫且在常温下储存，并需要进行非接
触式液位测量，那么采用反射技术?超声波
液位计是好的选择。
技术
若使用水平探头传感器，凝液可衰减超声波传
感器的声学信号，削弱信号强度，并大大降低
其测量可靠性。将传感器探头垂直放置，得益
于重力作用，凝液会从传感器探头表面流下，
不影响传感器运行。由于无凝液的影响，传感
器可以无障碍的发射和接收超声波信号。
信号衰减
水平传感器
申请中
反射技术?
可靠测量
ECHOTOUCH? US01
US01-0001-00
1.5m，NPT，不带 Fob
US01-0001-01
1.5m，NPT，带 Fob
此款本质安型反射式超声波液位计，通过连续的 4-20 mA 模拟信
号，实现高量程可达 4.9’（1.5m）的液位测量，并通过 WebCal
软件进行设置。此类传感器适用于内含无泡沫或易产生蒸气介质
（如化学品、水、废水和油）的小型储罐。典型应用场合包括
进料罐、小型***罐或机器、IBC 或中间罐、冷却塔和小型废水槽。
13
ECHOTOUCH? US03
US03-0001-00
3m，NPT，不带 Fob
US03-0001-01
3m，NPT，带 Fob
此款本质安型反射式超声波液位计，通过连续的 4-20 mA 模拟
信号，实现高量程可达 9.8’（3m）的连续液位测量，并通过
WebCal 软件进行设置。此类传感器适用于内含无泡沫或易产生
蒸气介质（如化学品、水、废水和油）的中型储罐。典型应用场合
包括集液罐、日常供应罐和废水槽。

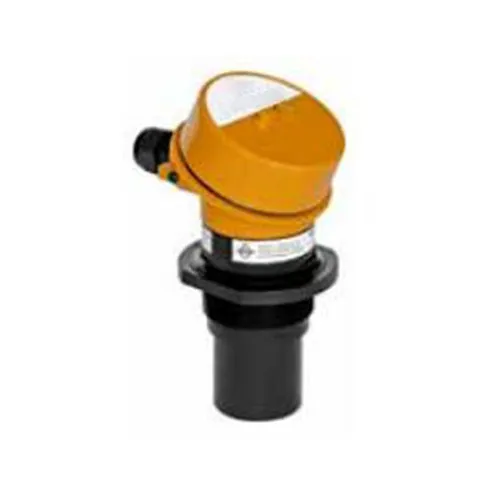

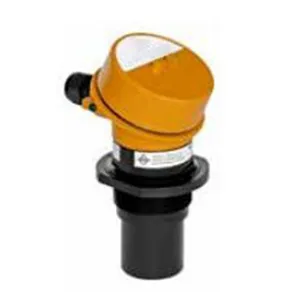

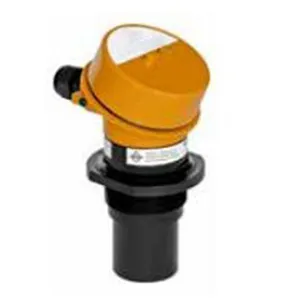

ECHOTOUCH?
US06
US06-0003-00
6m，NPT，不带 Fob
US06-0003-01
6m，NPT，带 Fob
US06-0001-00
6m，NPT，无HART，不带 Fob
US06-0001-01
6m，NPT，无HART，带 Fob
此款本质安型反射式超声波液位计，通过连续的 4-20 mA 模拟信
号，实现高量程可达 19.6’（6m）的连续液位测量，并通过其集
成式按钮显示模块、WebCal 软件或 HART 进行设置。此类传感器适
用于内含无泡沫或易产生蒸气介质（如化学品、水、废水和油）
的集液罐。典型应用场合包括集液罐、日常供应罐、中和罐、澄清
池和废水槽。
ECHOTOUCH? US12
US12-0003-00
12m，NPT，不带 Fob
US12-0003-01
12m，NPT，不带 Fob
此款本质安型反射式超声波液位计，通过连续的 4-20 mA 模拟信
号，实现高量程可达 39.3’（12m）的连续液位测量，并通过其集
成式按钮显示模块、WebCal 软件或 HART 进行设置。此类传感器适
用于内含无泡沫或易产生蒸气介质（如化学品、水、废水和油）
的大型集液罐。典型应用场合包括集液罐和废水槽。
