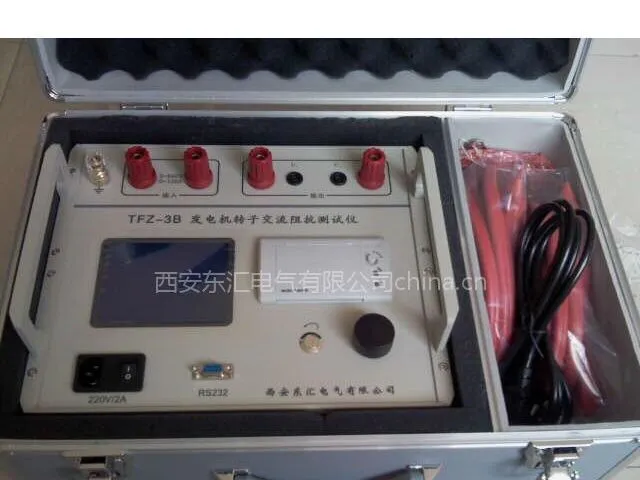

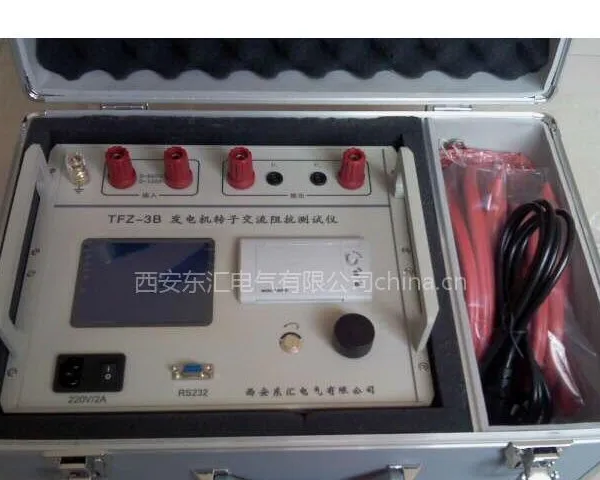

TFZ-3B发电机转子交流阻抗测试仪

TFZ-3B发电机转子交流阻抗测试仪采用当今进的高速微处理器技术,主要用于检测发电机转子绕组有无静态及动态匝间短路故障，是发电机转子匝间短路交流阻抗法测试仪器，可以自动测试各种同步发电机的膛内、膛外及不同转速下的交流阻抗和功率损耗值，在发电机转子匝间绝缘检测的同时，还可兼做电压互感器、电流互感器的伏安特性及电力变压器的单相短路、空载特性试验。

根据运行现场试验的环境并结合火电、水电厂、站有关技术人员的建议，利用现代电子技术、计算机技术、国际流行的虚拟仪器技术研制了智能型发电机转子交流阻抗测试仪，它适合发电机的动态、静态、镗内、镗外测试并可自动存贮，对比分析智能判断，计算机通讯、多方式打印试验报告，应该说是满足现场使用最理想的多功能高效设备。该仪器，采用高速同步测试系统；增加了显示和打印交流阻抗特性曲线并能与PC机联机实现数据下载和编辑测试报告的功能,增大了测试容量，适用于所有容量的发电机组。功能更强大，性能更优越，使用更方便，目前在国内处于***水平。

一、功能与特点

1、高速测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

2、全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率、设备编号、时间、曲线等）。

3、进口无需按键技术，操作更方便。

4、内置超大容量存储器，可存储6400组数据，经RS232通讯接口可上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。

5、可选择快速的自动测量和任意的手动测量两种方式。

6、原装进口高亮度蓝色大屏幕图文LCD显示、全中文菜单提示操作、简单、方便。（具有对比度调节功能，以获得各种环境下的视觉效果）

7、自带微型打印机，实时快速打印测试数据和特性曲线。

8、***过压、过流保护功能。根据试验参数自动调整保护动作值，确保设备安全。

9、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.

10、采用全金属标准工业机箱，符合***，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受干扰给测量数据带来很大的误差）

    本设备采用的测试系统，数据处理的效率（通过测试）比同类产品快4倍以上，这样***了数据处理的快速、可靠、***；

二、主要技术指标

1.交流阻抗     0～99.999Ω             0.2级

2.交流电压     0～600V                0.2级

3.交流电流     0～120A            　　0.2级

4.有功功率     0～72KW                0.5级

5.频率         45～75HZ               0.2级

6.工作电源     220±10％    50HZ

7.体积        415×225×200mm

8.重量         5 kg
