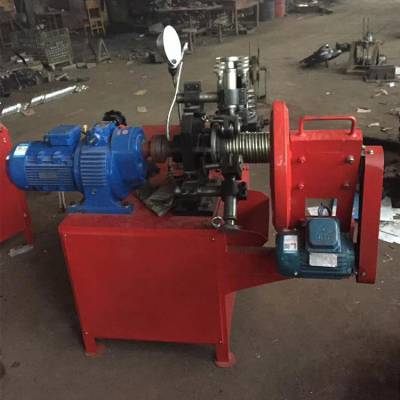

制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管，CMGK111本机体积小、效***、操作维护简单,适于工地或工厂集中使用。又叫：预应力制管机，金属波纹管制管机，预应力波纹管制管机，桥梁波纹管制管机，螺旋管制管机，镀锌钢带卷波纹管设备，波纹管成型机。

制管机生产的波纹管主要应用于用于后张法的预应力混凝土桥梁、大型建筑等工程中的预应力成孔。该机体积小、结构紧凑、效***、操作维护简单，适用于施工现场和工厂集中生产使用。

制管机工作原理
制管机由无级变速电机拖动，带动主动轴芯轴，由芯轴上一个斜齿轮与两个直齿轮咬合，拉动钢带，钢带经四组滚轮压波并翻边后，缠在芯轴上，再加压合轮咬合，压密轮压花及压实轮压实后成为螺旋状波纹管。

制管机参数
1. 主电机功率：3kw，转速：1430r/min
2. 切割电机功率：0.75kw，转速：1380r/min
3. 钢带宽度：36mm
4. 钢带厚度：0.2-0.35mm
5. 卷管直径范围：35-135mm
6. 生产速度：普通电机：4m/min， 无级变速：8-12m/min
7. 重量：576kg
8. 尺寸：1100x800x1360mm

预应力金属波纹管机螺旋管制管机性能及特点:

1、本机易学、易懂。

2、省料、出管***,产管多;螺距为26.5～28.5mm

3、速度快,采用无级调速电机。

5、经久耐用,质量好。

常见故障及处理方法:

本机易见的故障主要在制管中管内径增大,看或摸螺旋套底部折边高于螺旋套边沿,再用卡尺量内径确认。

原因主要有以下几点:

1、成形轧辊箱固定角度不对。

处理方法:调整至与螺旋套螺旋相对顺直切。

2、压边轮、翻边轮角度或松动移位。

处理方法:调整角度。

3、压花轮及压紧轮角度、调整力度不良。

处理方法:适当调整两轮的角度及力度。
