紫外（UV）法化学需氧量（COD）传感器无试剂无耗材连续测量在线监测

COD传感器

█产品简介

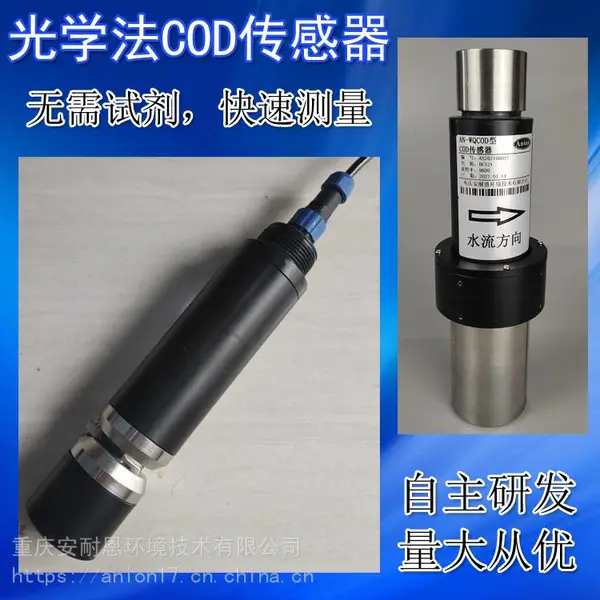

       AN-WQCOD型COD传感器是一款检测水中化学需氧量的在线监测传感器，适用于河流、湖泊、湖库、饮用水源地等各种地表水和污水。紫外吸收法测定COD，样品无需消解处理，无需试剂，无污染，更经济环保。

传感器带有浊度自动补偿功能，测量范围更广精度更高。传感器内置自动清洁装置，环保型设计，稳定性更强。传感器防水等级为IP68，支持MODBUS协议。

█工作原理

AN-WQCOD型COD传感器双光路测量原理：含有共轭双键或多环芳烃的有机物溶解在水中时，对紫外光有吸收作用。因此，通过测量这些有机物对254nm紫外光的吸收程度，以特别吸光系数SAC254来表达测量结果，作为衡量水中有机污染物总量的物理量。同时由于水中浊度对254nm紫外光有吸收作用进而影响测量结果，故采样对有机物无吸收但对浊度有的550nm光进行补偿消除浊度影响。

█优势特点

无需试剂，无污染，更经济环保；

配置有浊度自动补偿，测量更精准；

配置自动清洁刷，可有效防止生物玷污；

样品无需预处理，适用于全天候不间断在线监测；

快速测量，响应速度快，通电即工作；

输出标准RS485（Modbus协议）数字信号；

使用方便，参数设置更加方便快捷。

█技术参数

测量范围：COD:0.15～300mg/L（可定制）,浊度：0～200NTU

分辨率：COD:0.01mg/L,浊度：0.1NTU

精度：5%FS,浊度：10%FS

检出限：0.05mg/L,浊度：0.5NTU

温度范围：0～50℃

线性度：NA

输出信号：RS485，MODBUS协议

浊度补偿：自动浊度

清洁功能：自动清洁，内置清洁毛刷

工作电压：DC12V±5%

工作电流：静态电流＜70mA，清洁刷工作时电流<300mA

主体材质：304不锈钢，POM，PPO

外形尺寸：Φ55x240mm（不含凸出部分）

承压：1bar

外壳防护等级：IP68

硬件接口：防水连接器

报警功能：漏水报警

线缆长度：标配5米（可定制）

使用寿命：传感器≥5年，自清洁系统≥2年（仅供参考，与使用环境有关，根据实际情况而定）

维护周期：传感器≥3个月/次，自清洁系统≥6～12个月/次（仅供参考，与使用环境有关，根据实际情况而定）

尺寸参数：

单位：mm

校准：

1、零点校准：

a.用清水清洁传感器流通槽，***镜片无遮挡。

b.传感器流通槽浸没于纯水中，通过modbus设置零点校准标志为1，查询校准标志变为0则零点校准完成。

2、COD校准

a.用50mg/L COD标液润洗传感器流通槽。

b. 传感器流通槽浸没于50mg/L COD标液中，通过modbus设置50mg/L COD标液点校准标志为1，查询校准标志变为0则零点校准完成。

c.用200mg/L COD标液润洗传感器流通槽。

d.传感器流通槽浸没于200mg/L COD标液中，通过modbus设置200mg/L COD标液点校准标志为1，查询校准标志变为0则零点校准完成。（注：此过程设备不能断电）

3、浊度校准

a.用20NTU浊度标液润洗传感器流通槽。

b. 传感器流通槽浸没于20NTU浊度标液中，通过modbus设置20NTU浊度标液点校准标志为1，查询校准标志变为0则零点校准完成。

c.用200NTU浊度标液润洗传感器流通槽。

d. 传感器流通槽浸没于200NTU浊度标液中，通过modbus设置200NTU浊度标液点校准标志为1，查询校准标志变为0则零点校准完成。（注：此过程设备不能断电）
