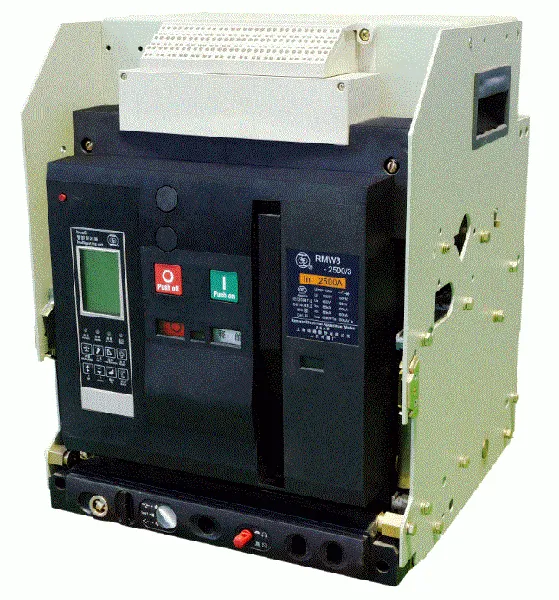

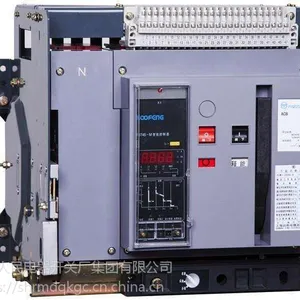

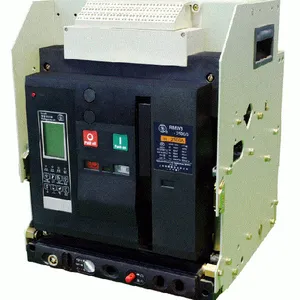

RMW3-1600/3 1250A上海人民智能型框架断路器

RMW3断路器用途：

RMW3智能型万能式断路器是我厂九十年代开发的产品，额定电压为交流50Hz，690V，额定电流630~7500A，用于配电网络中分配电能和保护线路、电源及用电设备免受过载、短路、接地故障的危害，具有较高精度的选择性保护，提高了供电可靠性。

产品特点：

1. 结构紧凑

2. 通断能力高

3. 无飞弧距离、较高安全性

4. 智能型过电流脱扣保护，附有通信接口，可与计算机集群控制

5. 电流表、电压表显示功能

6. 可以上或下进线联接。

标准：

RMW3-1600/3 1250A断路器 符合（GB 14048.2 IEC60947-6）

RMW3万能式断路器安装方式：

安 装 方 式：固定式、抽屉式

接 线 方 式：水平接线、L型垂直接线、十字垂直接线、水平加长接线
极 数：三极、四极
操 作 方 式：手动储能操作、电动机储能操作
脱扣器种类：智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器
注：本产品允许下进线.

断路器正常工作条件:

注：当安装地点在海拔2000m以上时，必须降容使用。

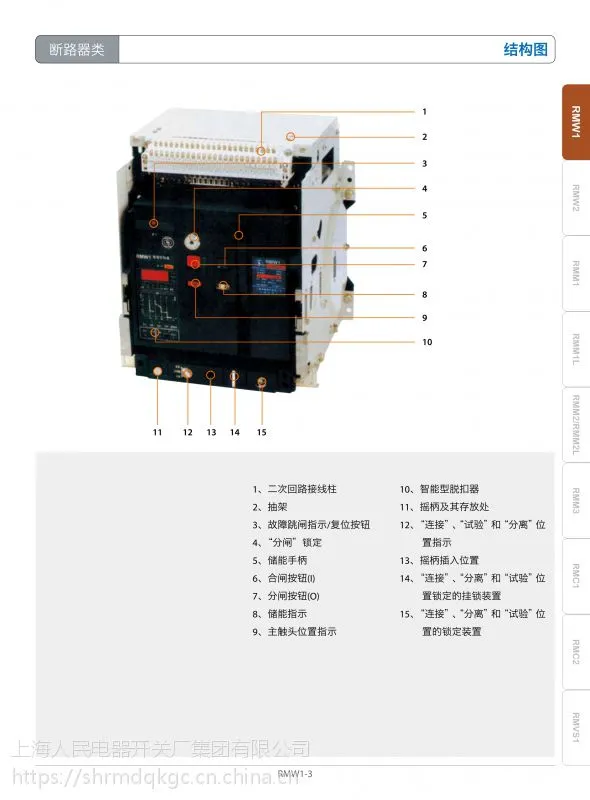

RMW3-1600/3 1250A万能式断路器结构图：

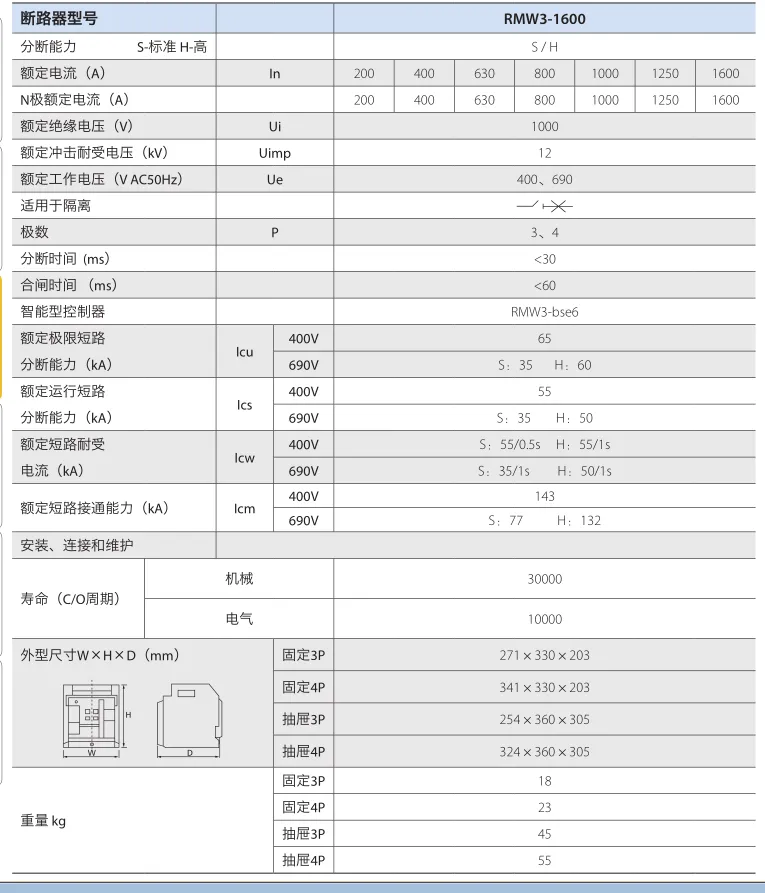

RMW3-1600断路器技术数据与性能：

RMW3-2500断路器技术数据与性能

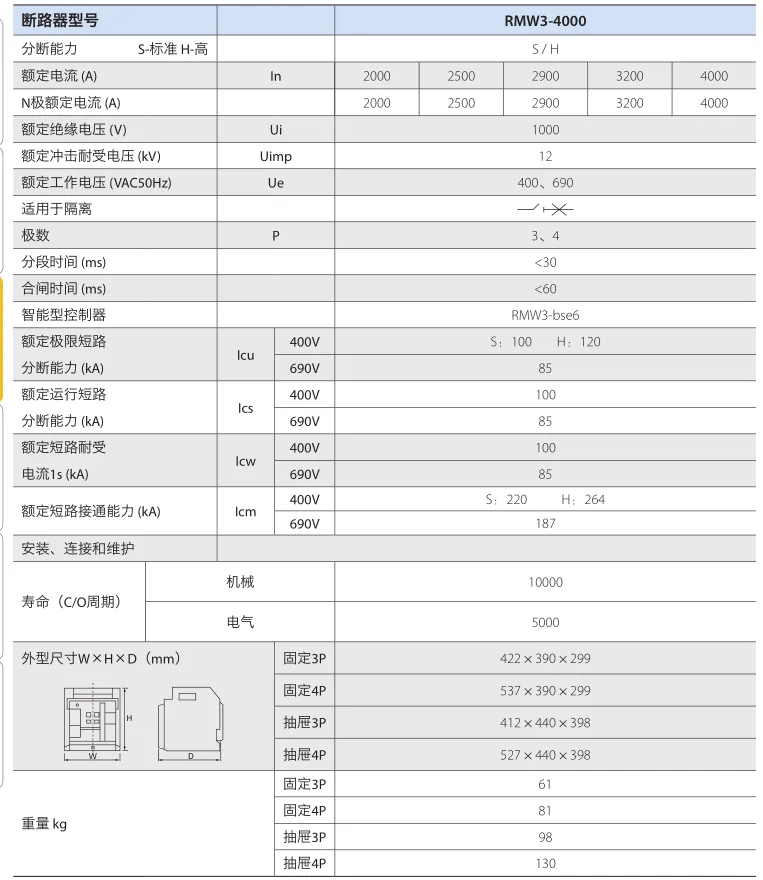

RMW3-4000断路器技术数据与性能：

RMW3-6300断路器技术数据与性能：

RMW3-7500万能式断路器技术数据与性能：

RMW3断路器型号规格：

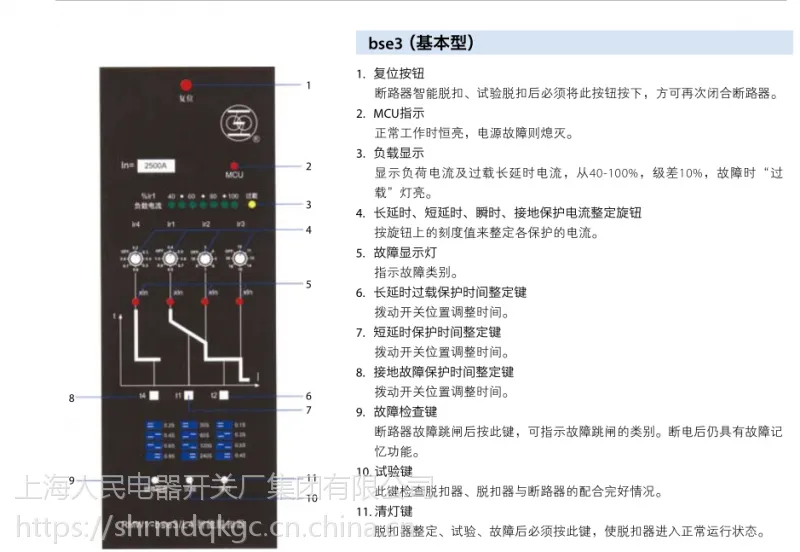

 RMW3-2000,3200,4000,6300断路器bse6(基本型)控制器设置：

设置方法：

1. 长延时过载设定

a) 旋转 lr1开关整定电流从 0.4 -1ln。

b) 拨动 t1 键整定时间为30s, 60s, 120s, 240s。

c) 如lr1开关旋转至OFF位置表示退出此功能。

2. 短延时过载设定

a) 旋转lr2开关整定电流从3 - 10lr1。

b) 拨动 t2 键整定时间为 0.1s、0.2s、0.3s、0.4s。

c) 如lr2开关旋转至OFF位置表示退出此功能。

3. 瞬时过载设定

a) 旋转lr3开关整定电流从3 - 10ln或10 - 20ln。

b) 如lr3开关旋转至OFF位置表示退出此功能。

4. 接地故障保护

a) 旋转lr4开关整定电流从0.2 - 0.8ln。

b) 拨动 t4 键整定时间为0.2s, 0.4s, 0.6s, 0.8s。

c) 如lr4开关旋转至OFF位置表示故障状态只报警不脱扣。

5. 脱扣器进入运行状态

脱扣器参数全部调整结束按 清灯 键。

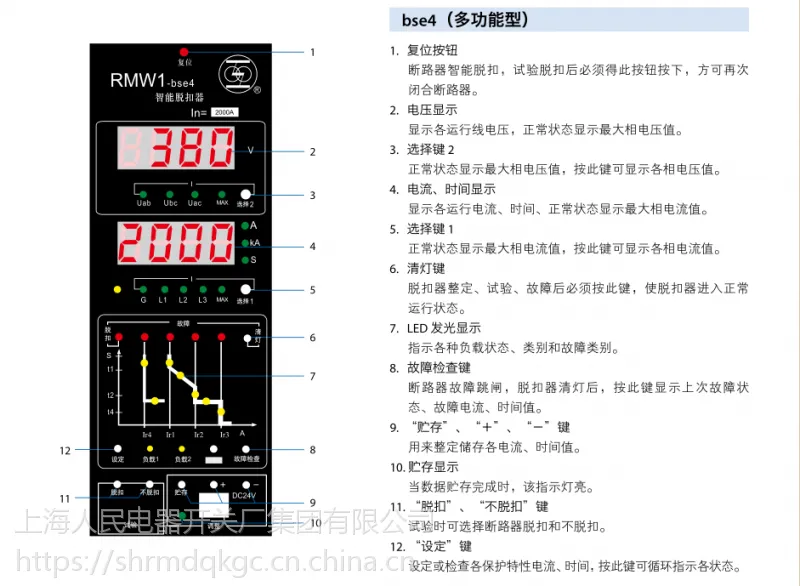

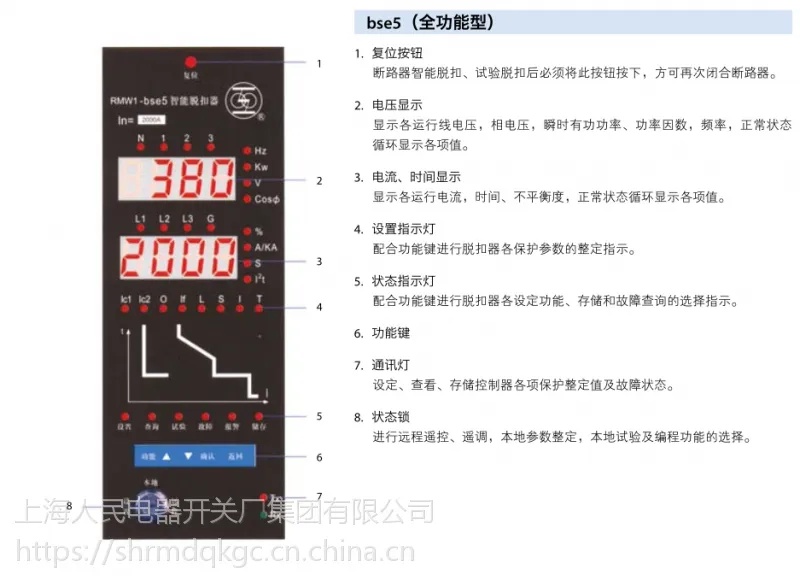

RMW3-1600，2500,4000,6300断路器bse4(多功能型)控制器设置：

设置方法：

1. 长延时电流设定

a) 按 设计 键，直至长延时lr1指示灯亮，显示出厂时电流整定值。

b) 按 + 或 - 键，以每次2%值增减，直到最接近的需要电流值为止。

c) 按 贮存 键，使贮存灯亮，表示长延时电流整定结束。

2. 长延时时间整定

a) 按 设定 键，直至长延时t1指示灯亮，显示出厂时时间整定值。

b) 按 + 或 - 键，直到最接近的需要时间值为止，整定在“OFF”

位置表示退出长延时保护功能。

c) 按 贮存 键，使贮存灯亮，表示长延时时间整定结束。

3. 负载监控、短延时、瞬时、接地保护设定

a) 同上操作方法，只是对应不同状指示，按 设定 键直到需要状态。

b) 延时整定方法。

c) 同长延时整定方法。

d) 接地时间整定在“OFF”位置表示在故障状态只报警不脱扣。

短延时电流整定在“OFF”位置表示退出短延时保护功能。

瞬时电流整定在“OFF”位置表示该保护取消。

4. 脱扣器进入运行状态

a) 脱扣器参数全部整定好后按 清灯 键。

5. 试验

a) 脱扣器参数设定后，在断路器运行前，用户可以对脱扣器保护

进行检查，按 设定 键，直到所需的电流指示灯亮。

b) 按 + 或 - 键，调整模拟故障电流值。

c) 按 脱扣 键或 不脱扣 键时试验即进入故障处理。

d) 试验结束后按 清灯 键脱扣器进入正常运行状态。

e) 如是脱扣器试验还需按下复位按钮。
RMW3-1600，2500,6300断路器bse4(多功能型)控制器设置：

设置方法：

脱扣器的设置方法见RMW3-bse6智能脱扣器使用说明书（（该说明书附在RMW3断路器的包装箱内））

RMW3-1600/3 1250A断路器订货格式：
