一、概述

GDQ-20A/GDQ-20B/GDQ-20C高能点火器，用于工业燃烧器通过控制实现自动点火。

该产品体积小，能量大，发火端耐高温，抗积碳，抗结焦，具有自净能力，点火可

靠性高，点火棒安装方便，点火电极距离不需要调整。

二、技术参数

1.电源电压：220VAC ±10%    50/60HZ

2.适用染料：燃气、轻油、重油、低热值燃气

3.点火电缆适用表：

4.点火棒耐温:1300℃

5.火花能量：20J

6.点火频率：20次/S

三、壳体与安装尺寸

1、材料：

2、防护等级;IP55

3、尺寸表

四、接线

GDQ-20A型属于铠装型带有电源插头，通过电源开关控制打火。高压输出端属于铠装高压电缆连接，对接螺纹一般是M18×1.0。

GDQ-20B型属于铠装型带有电源插头，通过电源开关控制打火。高压输出端属于铠装高压电缆连接，对接螺纹一般是M18×1.0。

GDQ-20C型属于接线型是直接控制电源打火，常用于点火控制箱。高压输出端是接线式，黑色线是高压输出线，黄色线接入点火杆外壳接地。

五、点火杆

1、点火杆前端材料2520：0Cr25Ni20高温合金；整体材质为;304(0Cr18Ni9)不锈钢

2、点火杆外径Φ12/Φ16/Φ18；

电缆连接端螺纹为M18×1.0;

安装固定端为M18×1.0/M14×1.25/M18×1.5可选择。

3、点火杆长度根据用户要求定制长度范围一般在0-2.5米之间

4、每支点火杆都应配备专用的点火电缆，点火电缆不应超出12米。

5、点火杆发火端安装在燃烧器喷嘴前20~40mm处，燃气的烧嘴取较小距离或根据燃气压力调整，燃油的烧嘴选择较大的距离。

六、使用

1、本产品根据用户的控制方式与接线要求选型使用。

2、每次点火时间不宜超过30S，点着后应及时断开电源或关掉电源开关。

3、点火杆前端采用特殊结构，用户不能将其锯断或是折弯使用。

4、点火电缆接头处是承压而成不能剪断在连接，用户应选用好合适的距离。

七、产品外形样本

GDQ--20A

                                        GDQ--20B

                                         GDQ--20C

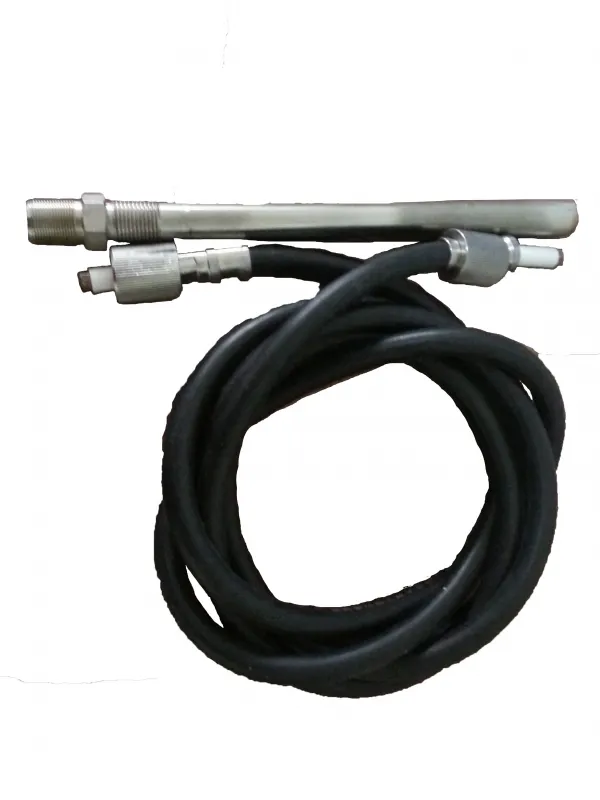

点火杆与点火电缆
