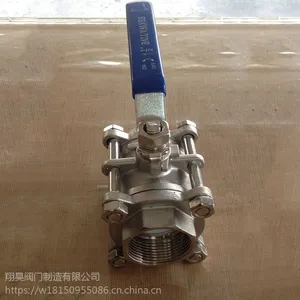

一、Q61F三片式承插焊球阀产品概述：1.公称压力：1.6-6.4MPa2.适用温度范围：-20～232℃～350℃3.适用介质：水、油、气及某些腐蚀性液体（W.O.G）。4.对焊标准（SW）：GB12224·ANSI B16·25二、Q61F三片式承插焊球阀用途：承插焊球阀广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保等。三、Q61F三片式承插焊球阀主要材料：

序号
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
FCD45
7
垫圈
不锈钢SS304
FCD45
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
B7
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
FCD45
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不锈钢SS304
B8

四、Q61F三片式承插焊球阀主要尺寸：


SIZE
1/4″
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
21/2″
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
10
10
10
13
13
16
16
18
18
20
20
五、Q61F三片式承插焊球阀订货说明：
1.三片式承插焊球阀阀体材质（WCB,CF8,CF3,CF8M等）;
2.三片式承插焊球阀公称压力（1.6-6.4MPa）;
3.三片式承插焊球阀工作温度（-20～232℃～350℃ ）;
4.三片式承插焊球阀产品口径（DN6-DN100）;
5.三片式承插焊球阀连接方式（承插焊）;
6.三片式承插焊球阀适用介质（水、蒸汽、油品）;
7.三片式承插焊球阀驱动方式（手动、气动、电动）;
