1、仪器简介:

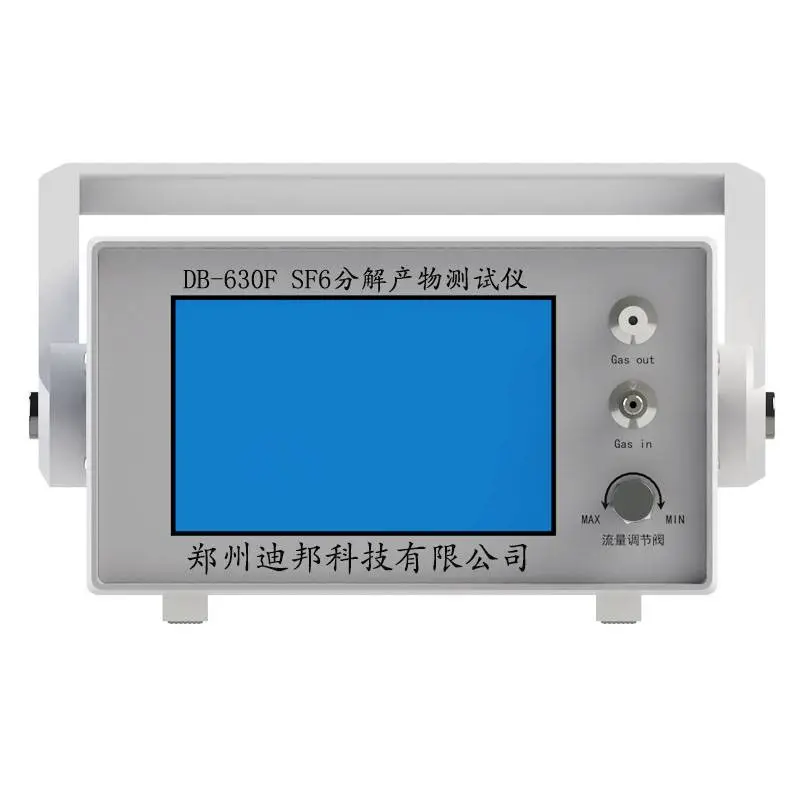

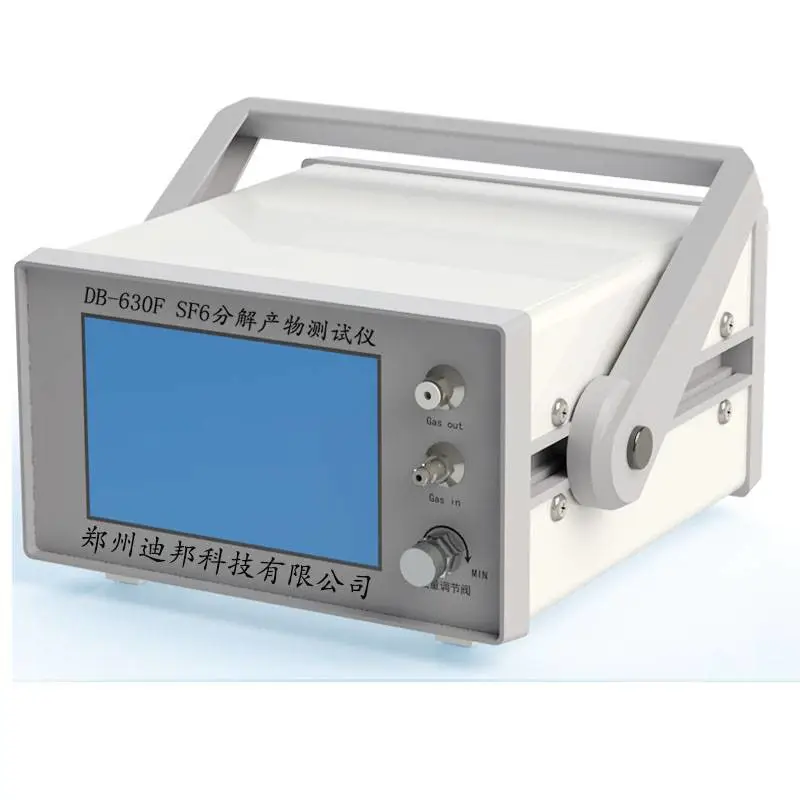

迪邦科技DB-630F型SF6分解产物测试仪采用***的英国阿尔法高性能、高分辨率的电化学传感器，采用嵌入式微机技术，是一款高精度智能化的检测仪器。通过检测SF6设备内部绝缘材料裂解的主要产物－SO2、H2S、HF和CO的含量，能够快速准确地判断出SF6断路器、互感器、GIS、母线、套管和变压器等电气设备内部的早期故障，适用于电力、铁路、冶金和石化等行业。

SF6分解产物测试仪主要应用：故障定位，局放检测，气体净化，过滤检测，故障高压接点检测，SF6分解物检测，检查开关内分解产物的产生。

特别提示： SF6分解物有毒，在测试过程中务必使用足够长的排气管输送废气远

离工作人员。

建议：操作人员在测试中应穿戴酸气体过滤器的全罩或半罩呼吸器。

2、引用标准:

DL/T 1054-2007 《高压电气设备绝缘技术监督规程》

DL/T941－2005    《运行变压器用六氟化硫质量标准》

DL/T639-1997    《六氟化硫电气设备运行、试验及检修人员安全防护细则》

IEC60480－2006  《六氟化硫电气设备中气体监测和处理导则和再利用规范》

3、功能概述:

迪邦科技DB-630F型SF6分解产物测试仪，提供了一种简单的SF6分解产物现场检测方法。使用过程中，连接到一个带压的充有SF6气体设备的气室中，让SF6气体以一定流速流过电化学传感器，仪器直接测量到SF6气体的主要分解产物的含量。

传感器全部采用进口SF6专用的传感器，长寿命设计，***了测量结果的准确性和重现性。

主要应用：故障定位，例行检测，局放监测，气体净化/过滤监测，故障高压接点检查，SF6分解产物检测，检查开关内分解产物的产生。

4、主要特点:

独特的超大真彩触摸液晶屏显示，分辨率800×480

带曲线及数字两种显示

测量数据带自动保存，及手动保，可自由输入测量编号

带多种方式历史数据查询

内置多点校准及数据补尝功能

各分解产物同时测量

内置时钟显示及电量指示

长寿命探测组件

迪邦科技DB-630F型SF6分解产物测试仪无需比色管、传感器直接测量

***高，重复性好

测量结果不受环境温度影响

内置电子质量流量计，带流量指示

内置采样泵，可以在测量结束时吹扫清洁管道

轻巧便携容易使用

锂离子电池供电，交直流两用

配有专用防震箱，适合山路运输以及野外作业。

5、技术指标:

测量范围：

分解产物：H2S：0～100 ppm(μL/L)（标配）（不宜长期超过200PPM）

SO2：0～100 ppm(μL/L)（标配）（不宜长期超过200PPM）

CO：0～500 ppm(μL/L) （选配）（不宜长期超过1000PPM）

HF：0～10 ppm(μL/L)（选配）（不宜长期超过10PPM）

分辨率：0.1 ppm(μL/L)　　

◆ 测量精度：SO2，H2S：5～20   ±1 ppm(μL/L)     20～100     ±3 ppm(μL/L)

CO：5～50     ±3 ppm(μL/L) 50～200       ±5 ppm(μL/L)

◆ min检出量：SO2：≤0.1 ppm(μL/L)

H2S：≤0.1 ppm(μL/L)

CO：≤1 ppm(μL/L)

◆ 重复性: <±2%

◆ 测量时间：3～ 5分钟

◆ 取样：内置流量阀、电子质量流量计，5米取样管和2米出气管。

◆ 取样流量：0.2～0.3 l/min

◆ 工作温度：-20℃～+50℃

◆ 电源：交直流两用；充满电一次可连续工作5小时，交流：220V／50Hz；

◆ 显示：超大真彩触摸液晶屏显示，分辨率800×480；

◆ 输入方式：高灵敏度触摸屏

◆ 输出接口：USB及RS232C；

◆ 存储方式：具有几千条数据的存储容量，具有自动存储功能，亦可手动存储当前测试数据

◆ 体积重量：360×260×130（mm），4.5kg

迪邦科技DB-630F型SF6分解产物测试仪可以根据用户的需求定制，详询厂家郑州迪邦科技有限公司。
