是否进口:否 | 产地:山东 | 品牌:新匠人 |
型号:4080 | 类型:等离子切割机 | 电流:直流 |
控制方式:数控 | 驱动形式:自动 | 用途:金属板材切割 |
频段:高频 | 最大切割厚度:30mm | 订货号:xjr20190725 |
货号:20190725 | 作用对象:金属 | 作用原理:逆变 |
等离子源:华远 | 频率:50hz | 输入电压:380V |
额定输入电源容量:45KVA | 输出电流调节范围:0-4000A | 空载电压:380V |
额定负载持续率:100% | 功率:1500W | 功率因素:电流 |
效率:90 | 绝缘等级:F | 外壳防护等级:IP21S |
安装占地:4080 | 外形尺寸:5010 | 工具净重:900Kg |
规格:4080 | 是否跨境货源:否 |

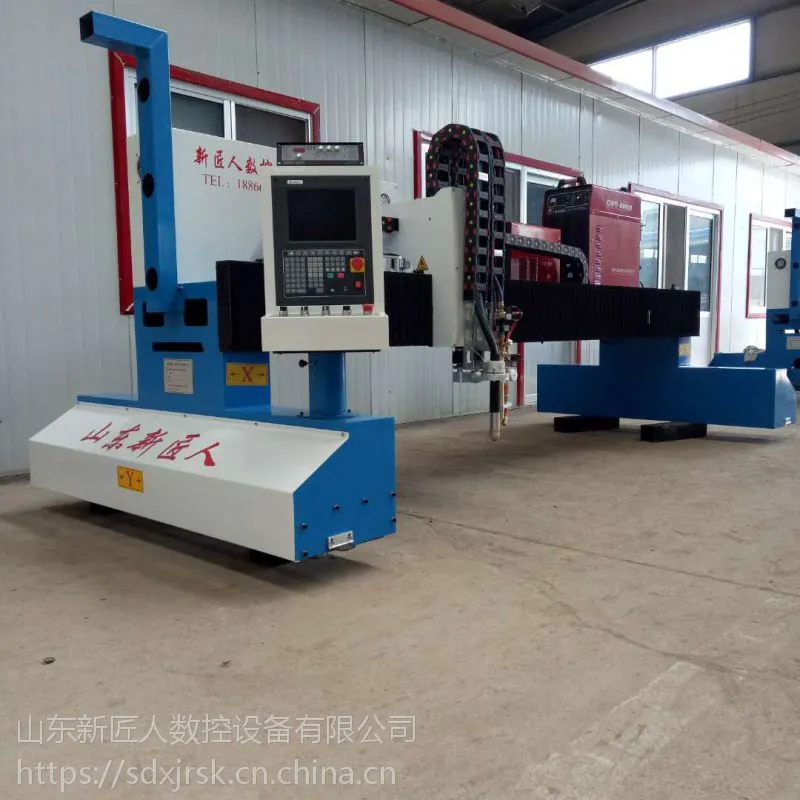

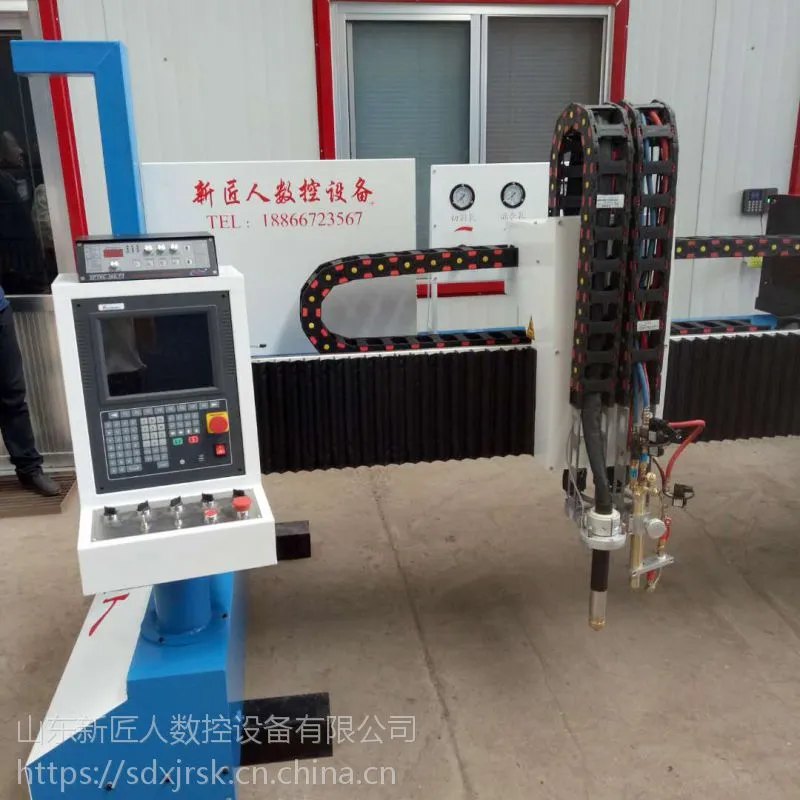

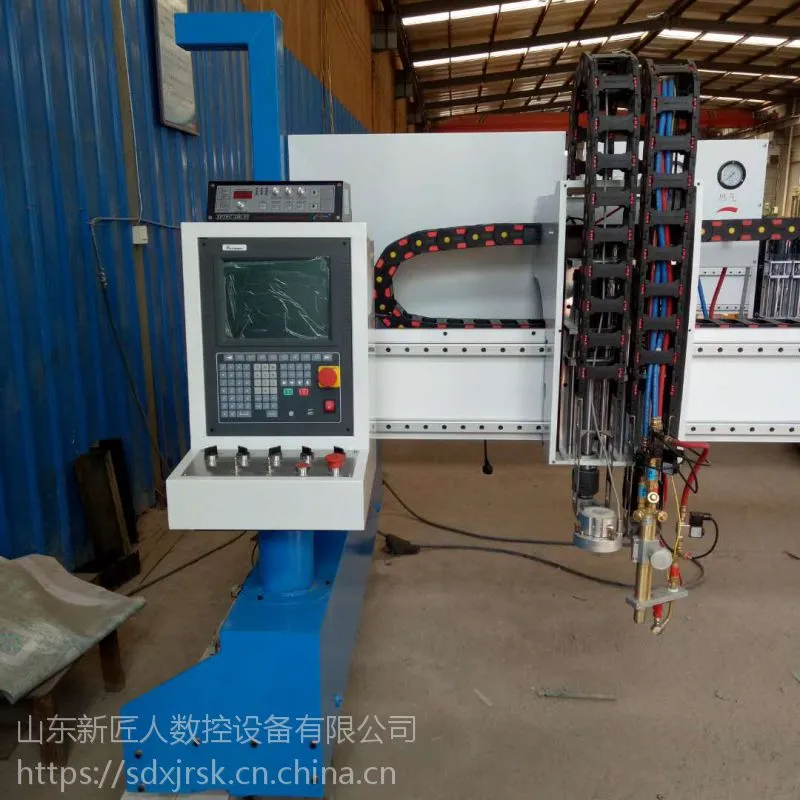

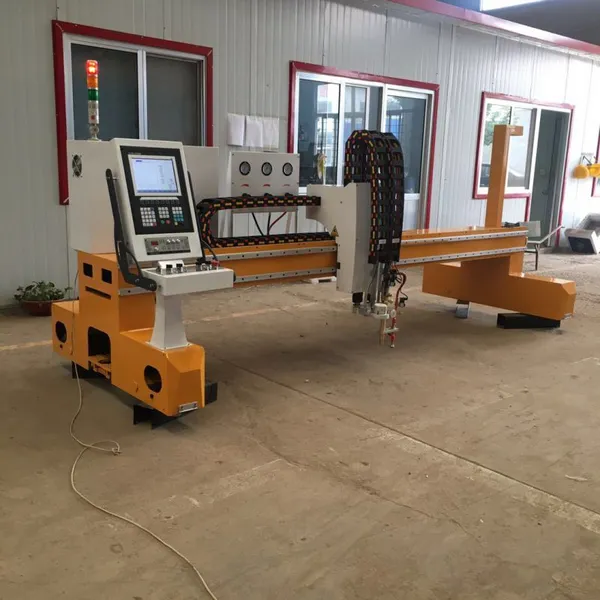

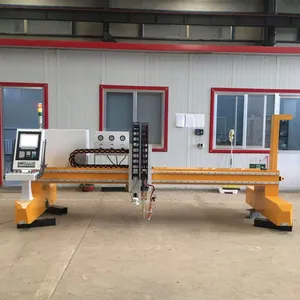

一.xjr双边驱动龙门式数控等离子切割机产品特点:
1. 重型龙门式数控等离子切割机机架结构,横梁采用箱型焊接结构,不变形,高效单边驱动,结构紧凑.整体回火,充分消除焊接应力,外形厚实大气,性能稳定可靠。是目前切割机行业中通用的一款数控等离子切割机。
2. 横向导轨采用国产或进口直线导轨,精度高,导向好。纵向导轨采用特质钢轨,表面经磨削外理,具有很高的机械精度和耐磨性。驱动齿条,齿轮由专业厂家定制。横向,纵向传动采用日本高精度,大转矩,低背隙,免维护行星齿轮减速机。
伺服驱动采用松下伺服驱动系统具有位置检测功能,精度高,速度变速范围宽, 加速时间短等优势。
二.主要技术参数
1.电源:220V/50Hz
2.氧气:99.5%
3.切割氧:1 Mpa
4.乙炔或燃气:0.06~0.08 Mpa
5.割炬升降行程:1-150mm
6.切割速度:50-6000mm/min
7.设定速度误差:≤±5%
8.自动调高精度:≤±0.5mm
9.纵向直线精度:±0.5mm/10m
10.直线重复精度:±0.5mm/10m
三.整机特点
1.结构形式:龙门式结构,双边驱动。
2.横向尺寸:跨度4m,有效3.2m,采用方管对焊结构,刚性好,精度高;可适当加宽到7m。
3.纵向尺寸:轨道8m,有效6m,可任意加长;精密齿轮齿条传动,导轨是精密加工24kg钢轨(可以选配38KG/43KG重轨)。
4.点火调高:自动点火,标配1把火焰电动调高,可选配电容或弧压自动调高,实现火焰、等离子切割或两用切割,还可以增加直条割炬,实现直条切割方式。
5.驱动方式:步进驱动,可选配日本松下交流伺服驱动,整机更加平稳,速度变速范围更宽,加速时间更短;可配置国内外其它数控系统、进口驱动系统、气路系
统等,实现各种高端配置方案。
6.切割厚度:碳钢边缘切割5-200mm,等离子切割厚度视所选电源大小而定。
四.控制系统特点
1.使用简明、操作快捷;公司***现场调节割炬高度控制,在割炬调高控制体上方设计有各种必要的移动和控制键,操作人员在割炬处进行移动对位非常方便。
2.采用***的水晶按键,***磨损; 所有按键,全部采用目前级的水晶按键设计,***按键永远清晰透亮、***磨损。
3.简单明了的图形编程方式;复杂图形在办公室用CAD设计,经U盘转入切割机即可。
4.傻瓜型操作方式;显示屏下方随时提示各项操作方法,操作人员可以不需培训、不需看说明书。
5.傻瓜型维护方式;采用模块化设计,电路及各模块上均有各种工作状态指示灯,故障现象一目了然。整机维护仅需按指示灯更换功能模块,维护非常方便快捷。
6.简单的批量切割功能切割机上可对图形实现自动***。操作人员只需要输入切割数量与排列方向,即可实现大批量连续自动切割。
7.更高的可靠性设计,可配置国内外任何一款等离子电源进行等离子切割,而不受等离子干扰。
8.免费提供全套操作和维护数控切割机视频,全天候24小时好帮手,使用更放心!
五.详细技术参数
轨距 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 |
工作宽度 | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 |
机器宽度 | 3800 | 4300 | 4800 | 5800 | 6800 | 7800 |
数控系统 | 上海交大系统或根据用户需求选配 | |||||
切割方式 | 火焰切割和等离子切割 | |||||
驱动系统 | 双边 松下伺服驱动系统驱动 | |||||
割矩升降行程mm | 170, 200可选 | |||||
空程速度 mm/min | 0-10000 | |||||
切割速度mm/min | 0-4000 | |||||
火焰切割厚度mm | 6-200 | |||||
然气种类 | 乙炔, 丙烷, 天燃气 | |||||
等离子切割厚度mm | 根据选配的等离子电源而定 | |||||
地基种类 | H型钢或水泥地基,标准配置为H型钢地基 |
