PRODUCT INTRODUCTION产品介绍

产品信息

• 品牌：沃泉

• 材质：高铬耐磨合金

• 加工定制：可定制

• 产地/厂家：山东沃泉泵业

• 耐磨矿砂泵、潜水尾砂泵主要用

• 在工矿企业、选矿厂等。用于尾

• 砂输送,各种尾沙矿、料浆、矿浆、

• 煤浆、炉渣、矿渣处理等。还可

• 吸取各种金刚沙，石英砂，钢渣，

• 煤渣固体颗粒。

• 主要过流部件为高铬耐磨合金铸造，

• 具有耐磨性好能好、通过颗粒大等特点。

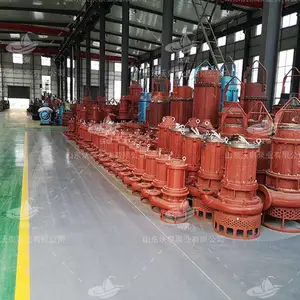

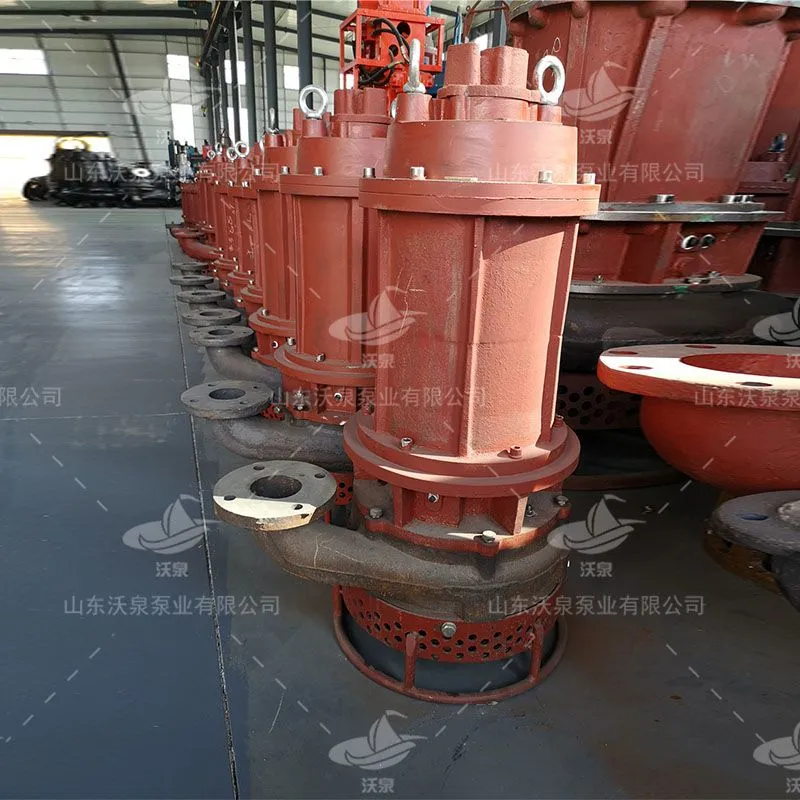

THE PRODUCT MAKING PLANS产品实拍图

WJQ系列潜水抽砂泵结构特点:

1. 整机为干式下泵型，电机采用油室密封方式，内设机械密封，能有效防止高压水和杂质进入电机内腔。

2. 除主叶轮外，还有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。

3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造，耐磨、耐腐、排污能力强，能通过较大的固体颗粒。

4. 电机潜入水下，不受吸程限制，吸渣***，清淤更***。

产品参数介绍：

材质：耐磨合金钢； 原理：离心泵；

扬程范围：10～100m； 流量范围：10～2200m3/h；

出水口径：50mm～400mm；

通过颗粒直径：不超过1000mm；

特点：可实现无级调速；操作简单，维修方便；

性能：自动、稳定、高效、耐磨；

用途：抽沙、清淤、吸泥等 ；

机组结构

水力挖填机组由立式泥砂泵系统、高压泵系统和配

电系统三部分组成。

立式泥砂泵系统主要包括：立式泥砂泵、浮筒、

电机、泥沙管等，泵固定在浮筒上；高压泵系统

主要包括：高压泵、电机、分水器、输水管、水枪

等；配电系统主要包括：配电箱、防水电缆等。

WJQ系列潜水抽砂泵使用条件:

1．电源为50Hz/60Hz/380V/415V/660V三相交流电源，配电变压器的容量为2-3倍电机额定容量。

2．介质温度不得超过60℃，R型不超过110度，不含易燃易爆性气体。

3．介质中固体颗粒的浓度：灰渣为45%，矿渣为60% 。

4．机组潜水深度：不大于40米，潜水深度以淹没电机为准。

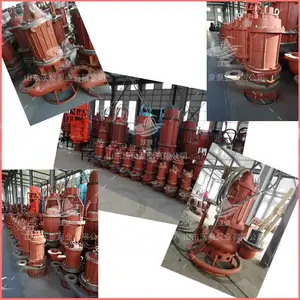

PRODUCT DETAIL DRAWING产品细节图

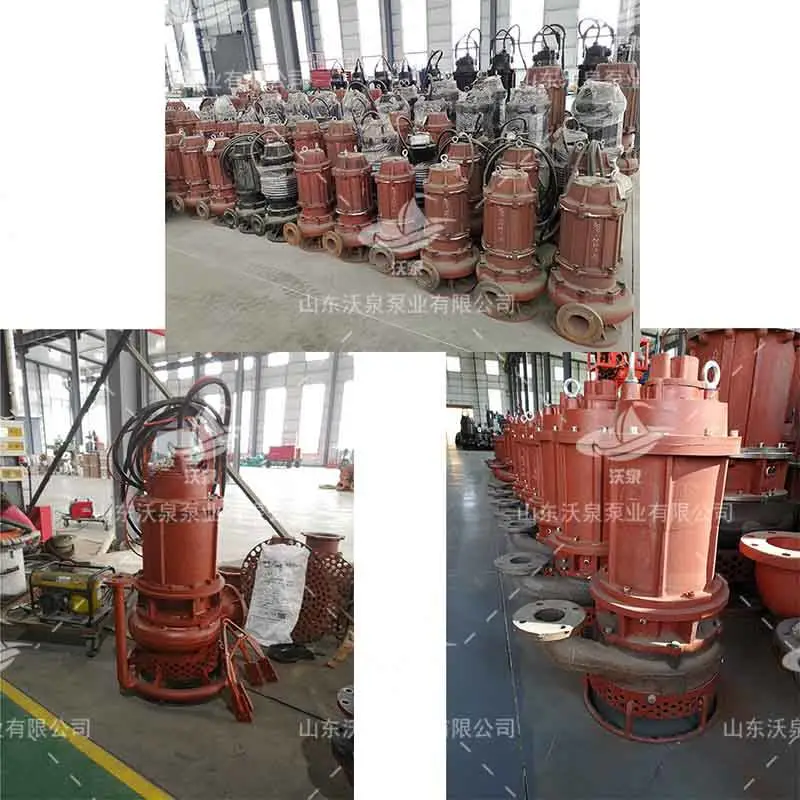

更多角度展示产品

应用范围十分广泛：

1、清理市政排污管道清淤、集淤池清淤、污水池清淤、排水渠清淤、提升泵房清理，管道沙井清理；

2、污水管网清淤、河道清淤、防洪清淤施工、河道疏浚防洪疏浚、、沉井工程施工、水下清淤码头清淤、粉煤灰清淤、,河流淤泥清理、清理疏通地下排水管道、清理排污管道；

3、工厂清洗污水沉沙池、化污池泥浆清淤、鱼塘淤泥清理等；

4、清理沉淀池，沉沙池清理，清理工业废水池，沉污池清理，清理沙井，清理污水厂集水井，清理集淤池等；

5、工地桥梁打桩泥桨 ，污水处理厂沉淀池清淤，集淤井清理，泵房沉淤池清理，发电厂的水池清洗等。

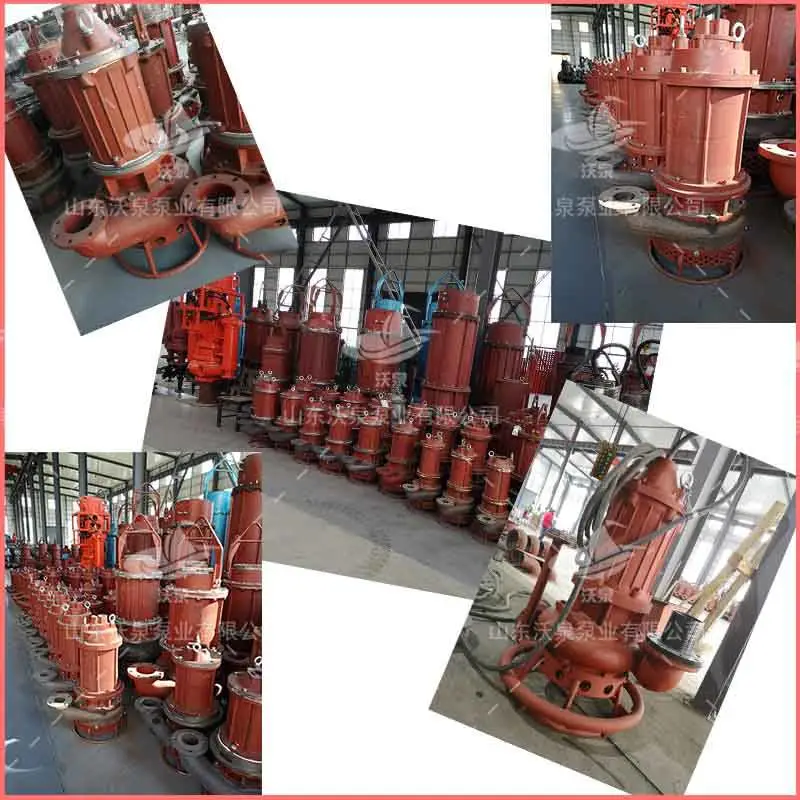

更多角度展示产品

潜水抽沙泵的优势在于：

1电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。

2、 除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的於渣搅拌成湍流后抽取出来。

3、 叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。

4、 不受吸程限制，吸渣效***，清淤更***。

5、 无需配备辅助真空泵，投资***廉。

6、 无需配备辅助搅拌或喷击装置，操作更简便。

7、 电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。

8、 搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。

9、 设备直接潜入水下工作，无噪音及震动，现场更整洁。

10、 泵旋转方向从驱动端看，为顺时针方向旋转。

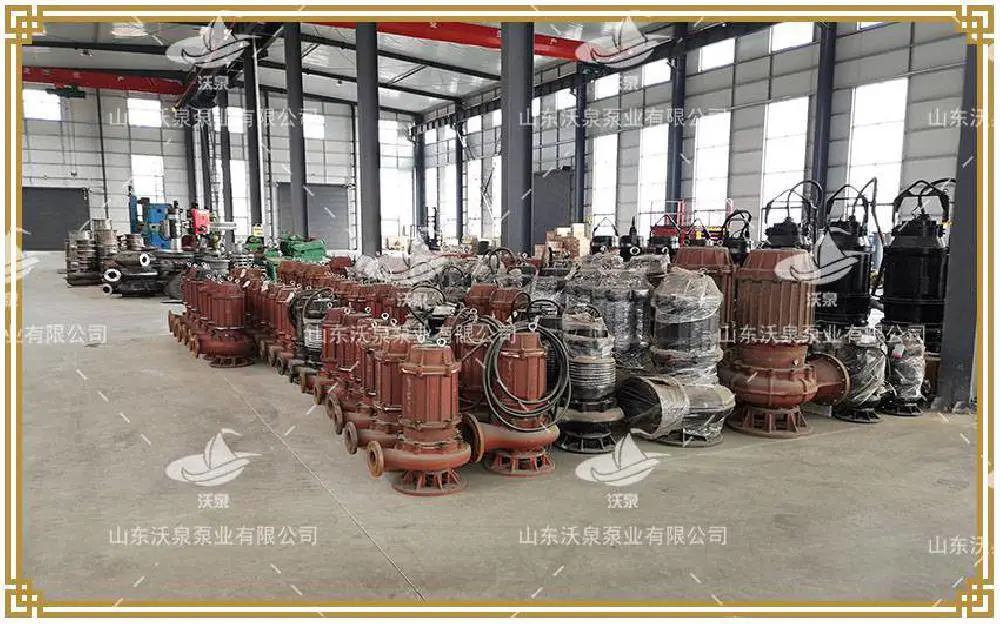

更多角度展示产品

订货须知：

1 、清淤泥浆泵泵壳、叶轮、搅拌叶轮、护板、机械密封等易损件，用户可根据需要单独购买以备急用；

2、如果用户的使用场合不符合使用的条件规定如电压、频率不符或水质不符等情况，用户均可提出要求可进行特殊订货。

3 、订货时请注明产品规格，成套范围；

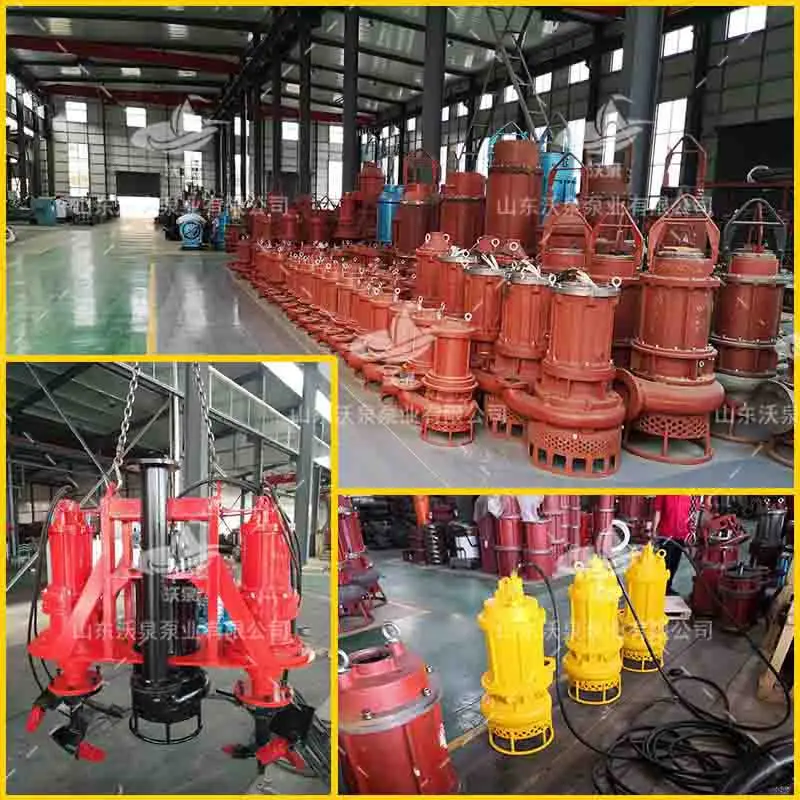

更多角度展示产品

工作原理

除主叶轮外，底部还配有搅拌叶轮，电机轴带动水泵叶轮、搅拌叶轮高速旋转，将能量传递给浆体介质，使沉淀的泥砂、渣浆等搅拌均匀，进行抽取，使水泵在没有辅助装置的情况下实现高浓度输送。另外针对沉淀物有板结或者泥砂层较硬的特殊工况，只靠泵的搅拌叶轮和自吸不能完成的，可附加两边及多边搅拌器（叶轮）来松动板结沉淀物，提高抽取浓度，实现自动铰吸。还可防止大块的固体物质将泵堵塞，使固体与液体充分混合，从而更便于处理。

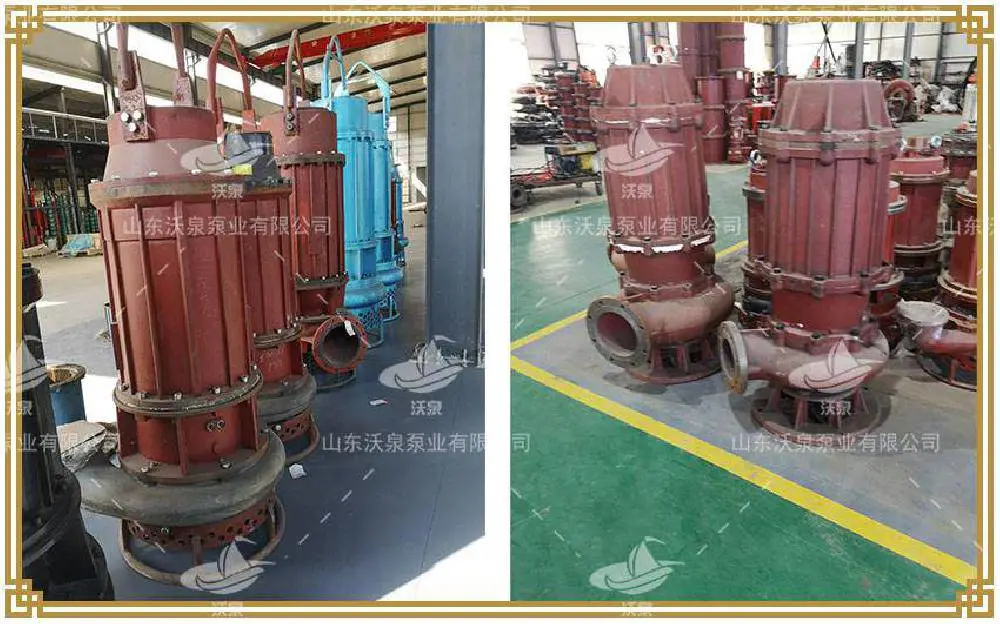

PRODUCT PACKAGING产品包装

 用泵，就用沃泉泵业，保险

 ***，智电专家

CUSTOM INSTRUCTIONS定制说明

 定货须知：

1、定货时请注明产品规格、型号，成套范围。

2、蜗壳、叶轮、搅拌叶轮、内泵盖、吸水板、机械密封、油封等易损件，用户可根据需要单独购买以备急用。

3、如果用户的使用场合与规定使用条件如电压、频率不符或水质不符，用户均可提出要求进行特殊定货。

PURCHASE NOTICE购买须知

质量与售后

一、质量技术标准： 按国标CJ/T3038-1995标准制造，质保体系按***执行。

二、技术标准、供方对质量负责的条件和期限：质量实行三包。

三、在质保期内；在输送介质符合泵的过流部件要求，并能遵守使用说明书的条件下，产品因制造不良损坏或不能正常工作时，本厂免费更换或维修，易损件不在此期限。

四、易损件高耐磨合金钢材质制造

五、本厂确保低价长期为客户提供配件。

六、针对合作单位，本厂完全对客户售后进行服务。

七、不满意可退货
