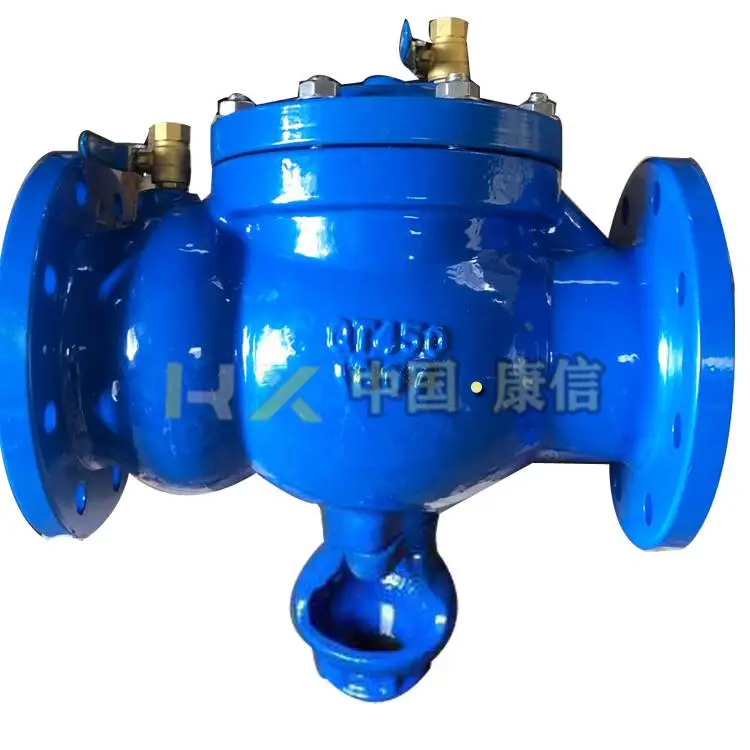

DF41X低阻力倒流防止器

DF41X低阻力倒流防止器是根据自来水供水设备，尤其是生活饮用水管道回流污染严重，又无有效防止回流污染装置的情况下，研制的一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。目前倒流防止器主要分为低阻力倒流防止器和减压型倒流防止器两类，按***低阻力倒流防止器的水头损失小于3米，减压型倒流防止器的水头损失小于7米。

DF41X 低阻力倒流防止器是由二个相互独立的弹簧助闭弹性密封止回阀和中间减压腔内一个独立的水力差动式泄水阀构成。泄水阀的压力腔与上游供水压力相连，三个内部阀门除共用阀体外，无机械上的(亦即不会同时发生共同的相关的机械故障)，并***各自独立动作，严格限定管道中的压力水只能单向流动。

DF41X低阻力倒流防止工作情况

    低阻力倒流防止器是由二个相互独立的弹簧助闭弹性密封止回阀和中间减压腔内一个独立的水力差动式泄水阀构成。泄水阀的压力腔与上游供水压力相连，三个内部阀门除共用阀体外，无机械上的(亦即不会同时发生共同的相关的机械故障)，并***各自独立动作，严格限定管道中的压力水只能单向流动。

1.正常流动状态进水端的供水压力总是高于出水端水的压力，水能很顺利流过倒流防止器作正向流动，这时进水端的水压总是高于阀腔内水压，存在一个压差△P1-2，且△P1-2=P1- P2≥8kPa,这个压差驱动旁通泄水阀处于关闭状态，泄水阀不泄水。

2.零流量状态(一)出水端无水流出，若进水端供水压力保持恒定，且进水端水压高于阀腔内水压，压差△P1-2=P1- P2≥8kPa,泄水阀处于关闭状态。

3.零流量状态(二)出水端无水流出，若进水端供水压力出现下降，虽然进水端的压力仍高于阀腔内的压力，但当△P1-2=5kPa时, 旁通泄水阀就开启泄水，阀腔内的水(或部分)被排出;当出水管路因某种原因而水压上升，而且出水止回阀泄漏，造成阀腔内压力上升，这时当△P1-2=5kPa时泄水阀开启将反流水排出。只要泄水阀开启，空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断。

4.反虹吸状态当倒流防止器的进水端供水压力P1下降至6kPa以下时，无论阀腔内P2的压力多大，泄水阀开启泄水，同时空气立即通过与大气相通的漏水斗进入阀腔，形成空气隔断，进水端水压即使继续下降形成负压，也不会产生虹吸倒流。

5.当△P1-2≥5kPa时泄水阀自动关闭复位。头道安全装置出口止回阀ΔP2-3= P2-P3正向压差值≥ 7kPa，以***在逆压起始须瞬间快闭(下游压力增高而水流趋于转向之机)， 就目前市政供水管网，下游流量频繁变化时，由于供水系统存有水击的现象，造成倒流防止器出口端压力波动比较大，出口止回阀的瞬间快闭，避免有可能造成背压倒流污染的出现，同时也消除了中间腔P2的压力波动，防止了泄水阀出现过多"频跳漏水"现象，在防止倒流污染的同时也避免水资源的过度浪费。 折叠编辑本段工作原理 倒流是指阀腔内的水返回上游进水端的流动状态。

倒流污染定义为:只要发生倒流，无论倒流的水有没有被污染，都称倒流污染。根据倒流防止器工作原理，有以下两个重要特点***其功能的实现:

DF41X倒流防止器减压原理

DSBP741X型低阻力倒流防止器是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，这个压差△P控制泄水阀关闭，***倒流防止器正常供水。△P(可调)约为0.008MPa，一旦小于该值，介质处于倒流的临界状态，这时泄水阀的弹簧自动开启泄水阀，将倒流水排出管外，同时大量空气补入阀腔，形成空气隔断，***了介质倒流，并有效地防止虹吸倒流。

泄水阀的双流道结构，***了在泄水的同时，大量空气补入阀腔，形成空气隔断。所谓隔断就是将阀腔内临界倒流或正在流向大气的水和进水端的水由空气隔开。尤其是上游管路发生虹吸时，大量空气进入阀腔破坏虹吸真空，有效地防止介质倒流.
