| 品牌：京蝶阀门 | 型号：J11T | 连接形式：螺纹 |
| 材质：球墨铸铁 | 公称通径：DN25mm | 3C阀门类别：工业 |
| 订货号：6686513 | 货号：6686513 | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 形态：柱塞式 | 类型(通道位置)：二通式 |
| 规格：DN50 | 是否跨境货源：否 |

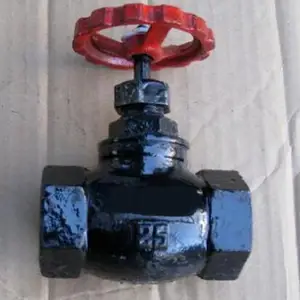

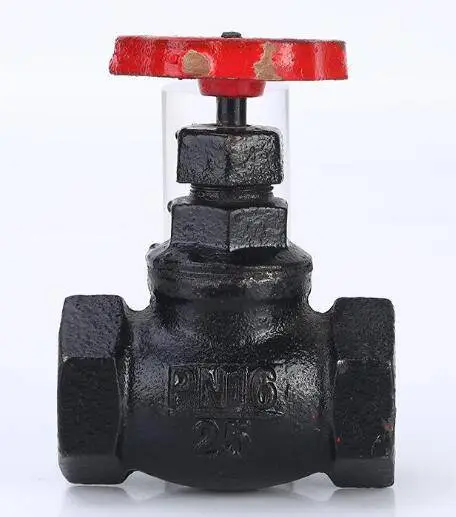

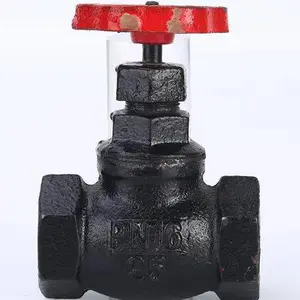

上海沪工冠龙京蝶阀门J11T内螺纹铸铁截止阀DN50 65 80 100
概述及用途
J11T内螺纹截止阀是一种常用的铸铁内螺纹截止阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
J11T内螺纹截止阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作启闭用。
性能规范
| 型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 | |
|---|---|---|---|---|---|
| 强度（水） | 密封（水） | ||||
| J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体、阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 密封圈 | 黄铜 |
| 手轮 | 灰铸钢 |
外形尺寸和连接尺寸
| 型号 | 公称通径 | 管螺纹 | 尺寸 | 重量（㎏） | ||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | S | H | Do | ||||
| J11T-16 | 15 | 1/2″ | 190 | 14 | 30 | 109 | 60 | 0.65 |
| 20 | 3/4″ | 100 | 18 | 36 | 109 | 60 | 0.83 | |
| 25 | 1″ | 120 | 18 | 46 | 125 | 75 | 1.5 | |
| 32 | 11 4″ | 140 | 20 | 55 | 128 | 75 | 1.89 | |
| 40 | 41 2″ | 170 | 22 | 62 | 145 | 100 | 2.4 | |
| 50 | 2″ | 200 | 24 | 75 | 155 | 120 | 3.4 | |
