是否进口:否 | 产地:上海 | 品牌:安科瑞 |
订货号:ARCM200L-Z | 型号:ARCM200L-Z | 货号:ARCM200L-Z |
类型:/ | 工作电源:AC220V | 探测方式:漏电的矢量和 |
环境温度:0~120℃ | 环境湿度:/% | 尺寸:96*96 |
使用范围:智能楼宇、高层公寓、宾馆、饭店 | 3C证书编号:/ | 是否跨境货源:否 |
1概述

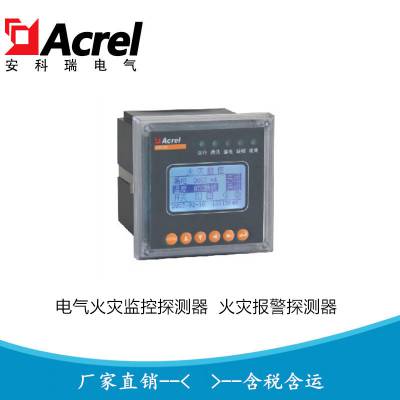

ARCM200L系列多功能型电气火灾监控探测器(以下简称探测器),是针对0.4kV以下的TT、TN系统设计的,通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理,从而预防电气火灾的发生,并实现了对多种电力参数的实时监测,为能耗管理提供的数据。
产品采用***的微控制器技术,集成度高,体积小巧,安装方便,集智能化,数字化,网络化于一身,是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
产品符合GB14287.2-2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分:测温式电气火灾监控探测器》的标准要求。
订货范例:
具体型号:ARCM200L-J8
技术要求:8路剩余电流检测
通讯协议:RS485接口 Modbus-RTU协议
辅助电源:AC220V
2.产品型号
3 技术参数
4 安装与接线
4.1 外形及安装尺寸(单位 mm)
4.2 安装方式
ARCM200L型探测器安装方式为嵌入式安装,固定方式为挤压式,如图2所示:
4.3 接线说明(注:R表示剩余电流信号;T表示温度信号)
上排端子:“12、13”为辅助电源;“34、35、36”为继电器输出(DO1为报警输出,DO2为脱扣输出);“24、25、26、27、28”为开关量输入;“21、22”为通讯1;
中排端子:“41、42、43、44、45、46、47、48”为剩余电流信号和温度信号输入;“31、32”为通讯2(只限Z2型);“17、18”为脉冲输出(只限Z和Z2型)。(COM3、COM4不可接地)
下排端子:“1,2,3,4”为电压输入信号端子;“5,6,7,8,9,10”为电流输入信号端子。
4.4 注意事项
4.4.1 剩余电流互感器接法
注:如上表中,剩余电流互感器安装时,必须严格区分N线和PE线,三相四线制中N线必须穿入剩余电流互感器。通过剩余电流互感器的N线,不得作为PE线,不得重复接地或接设备外露可接近导体。PE线不得穿入剩余电流互感器。在TN-C系统中,必须先将系统改造形成局部TT系统,或改造成TN-C-S系统,再按上表接线。
