淋雨试验机用途：

???该设备的主要作用是用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

淋雨试验机特点：

1 适用于进行产品的 IPX3、IPX34测试。

2 设备外壳及转台全部采用SUS304#不锈钢板制造，确保长时间使用不生锈。

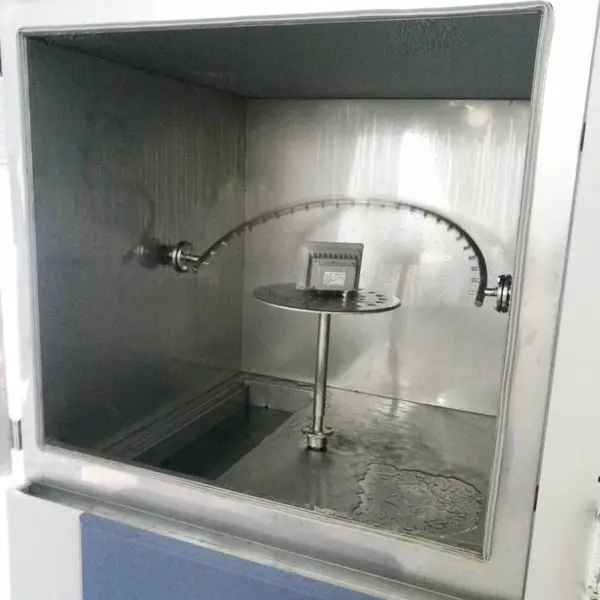

3 机型结构：采用双立柱式结构,安装方便，摆管转动平稳。

4 设备机箱底部采用带可调脚杯的脚轮，方便移动及调整机器水平。

5 机箱内安装有水箱，水箱内装用水位浮球阀自动控制进水，并有高、低水位报警检测，有效防止水泵缺水干转而损坏。

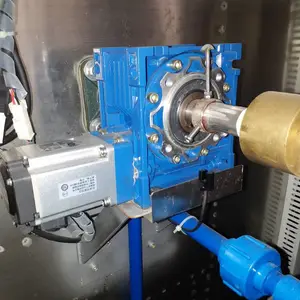

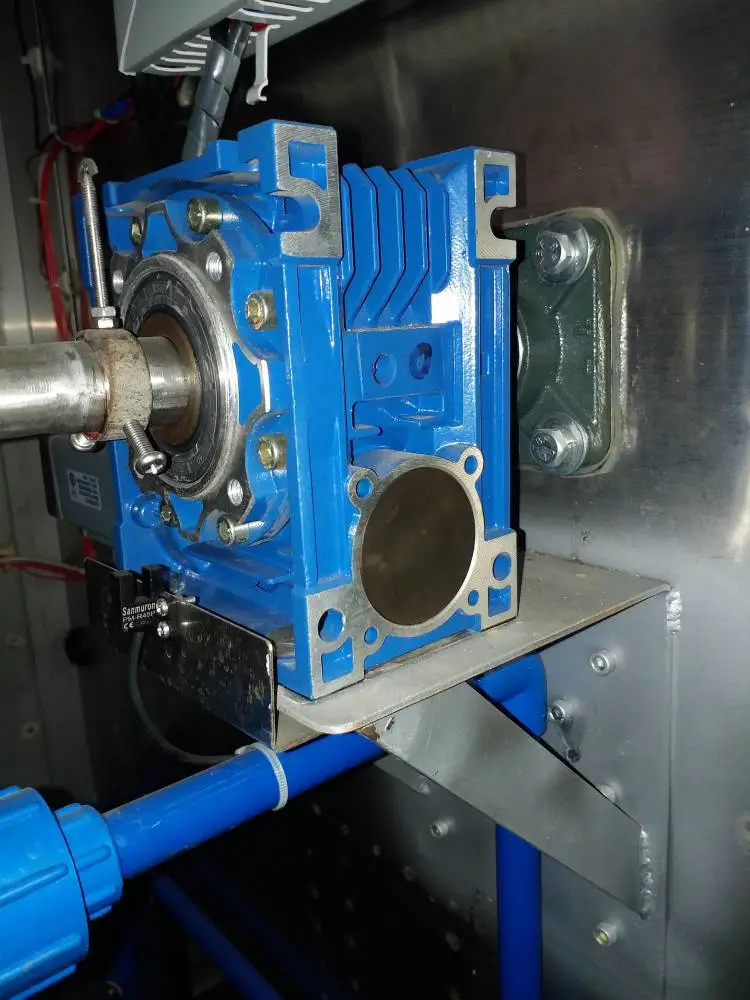

6 摆管驱动：采用进口松下伺服电机（采用伺服电机具有噪声小，速度及角度精准等优点）。 转台驱动：使用国产调速电机，并能自动控制正反向转动（适合带样品通电测试，防止绕线）。

7 样品电源通断电时间可程序控制功能：停电0-999 min----通电0-999min----停电0-999min（适用于样品在测试在需要通断电测试）。

8 触摸控制功能：A、IPX3 试验，按标准条款中的 IPX3 条件进行试验；B、IPX4 试验，按标准条款中的 IPX4 条件进行试验；C、自定义试验，按用户需求进行试验，按用户需求进行试验，可以设定试验时间、淋雨角度、 摆管速度、转台速度。

9 测试时间可设定：0-999min(可调)。

10 核心控制元件采用7寸彩色触摸屏，电器元件全部采用如施耐德、欧姆龙等进口品牌，接线工艺符合***要求，电板布局合理，接线牢固，标示清楚。

11 过滤措施：设备标配高精度的过滤器，能有效过滤自来水中的杂质；滤芯可定期更换。

淋雨试验机参数：

序号 型号 UN-X3/4EIP

1 摆管尺寸（mm） R800 (可加配R600、R400、 R200摆管)

2 外尺寸（mm） L2400*D1800*H2000

3 流量（L/mm）） 0-4L/min

4 试验转台尺寸（mm） ∮600(可加配∮400、∮200台面)

5 转台高度可调范围 950-1550mm

6 摆管内径（mm） 15

7 喷水孔径尺寸(mm) 0.4 mm

8 摆管角度 120o（IPX3）、350o（IPX4）或自定义设定

9 摆管速度 120°来回4S、360°来回12S（精准控制）或自定义设定

10 摆管材料 SUS304 不锈钢管

11 试验转台速度 1-5r/min(精准可调)

12 保护装置 漏电、断水、短路

试验标准：

符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外壳防护等级(IP 代码)》14.2.3、14.2.4 条款与图 4 及 GB7000.1《灯具 部分：一般要求与试验》9.2.4、9.2.5 条款及图 9.4 要求.
