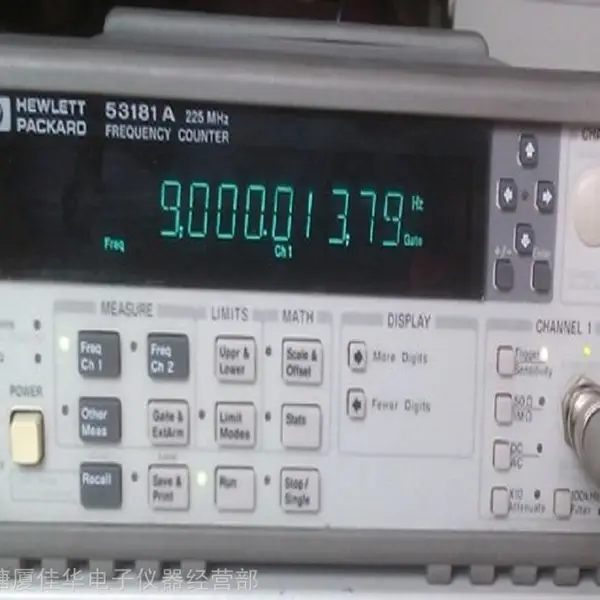

型号 53181A

测量 频率,频率比(带可选的CH2),周期,峰值电压

分析 自动极限测试,数字运算(定标和偏置),统计(小,大,平均值,标准偏差)统计可对所有测量结果或对仅在极限范围内的测量结果进行。

测量特性

频率范围

频率分辨率

时间间隔分辨率()

测量速度

CH1:dc～225MHz

10位/秒

N/A

可达200次测量/秒在GPIB上

电压范围和灵敏度(正弦)

DC～100MHz:

100MHz～200MHz

200MHz～225MHz

20mVrms～±5Vac+dc

30mVrms～±5Vac+dc

40mVrms～±5Vac+dc

输入调节

阻抗,耦合

低通滤波器

衰减 (CH1选择)

1MΩ或50Ω,ac或dc

100kHz,可切换

×1或×10

外部时基参考输入 1,5,10MHz

触发 CH1

对上升/下降沿触发,用信号电平的***数或电压设置电平,设置灵敏度至低、中或高

闸门和启动 自动,手动(设置闸门时间或分辨率位数);外部,延迟

接口 标准GP-IB(IEEE 488.1和488.2),带SCPI兼容语言;只讲RS-232

电源 100-120VAC±10%,50,60或400Hz±10%

220-240VAC±10%,50或60Hz±10%

净重 3kg
