| 品牌：京蝶阀门 | 型号：HQ44X | 材质：球墨铸铁 |
| 连接形式：法兰 | 订货号：99482146 | 加工定制：否 |
| 货号：99482146 | 结构形式：球形 | 公称通径：DN50mm |
| 适用介质：水 | 形态：球式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN50 |
| 是否跨境货源：否 |

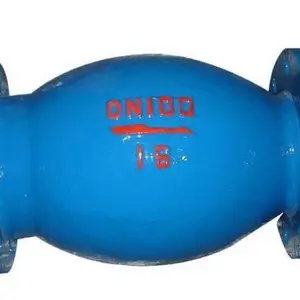

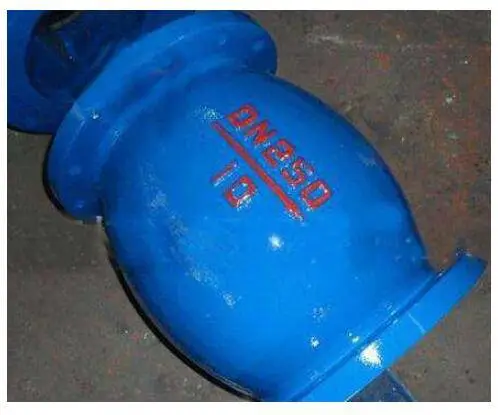

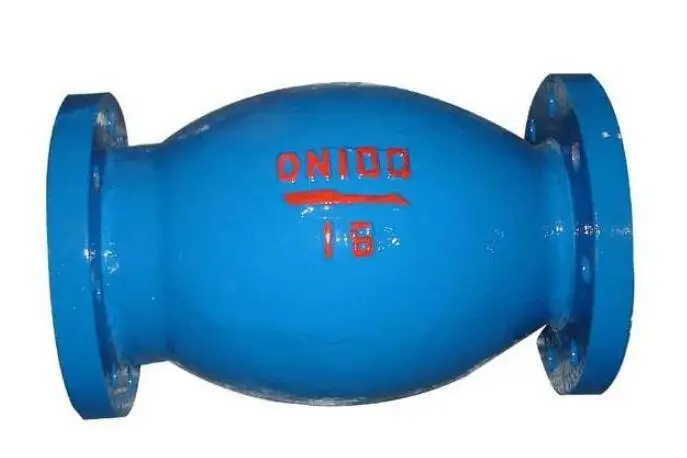

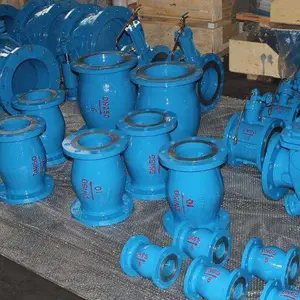

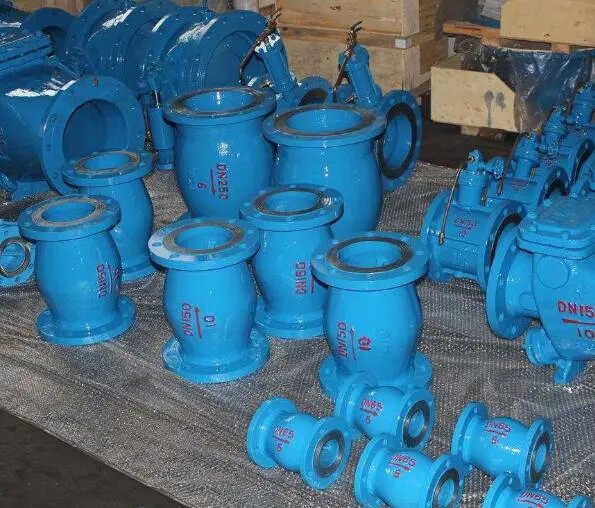

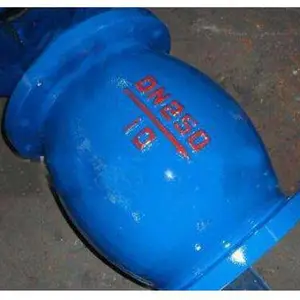

上海精工良工京蝶阀门HQ44X法兰连接微阻球形止回阀DN50 65 80 100
概述
HQ44微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。HQ44微阻球形止回阀可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
主要技术参数
| 型号 | 公称压力 （MPa） | 壳体试验 压力（MPa） | 密封试验 压力（MPd) | 阀体材料 | 球体材料 |
|---|---|---|---|---|---|
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
主要外形尺寸
| HQ44X-10 16外尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 | ||||||||||
主要外形尺寸
| HQ45X-10 16外尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准 | |||||||||||
